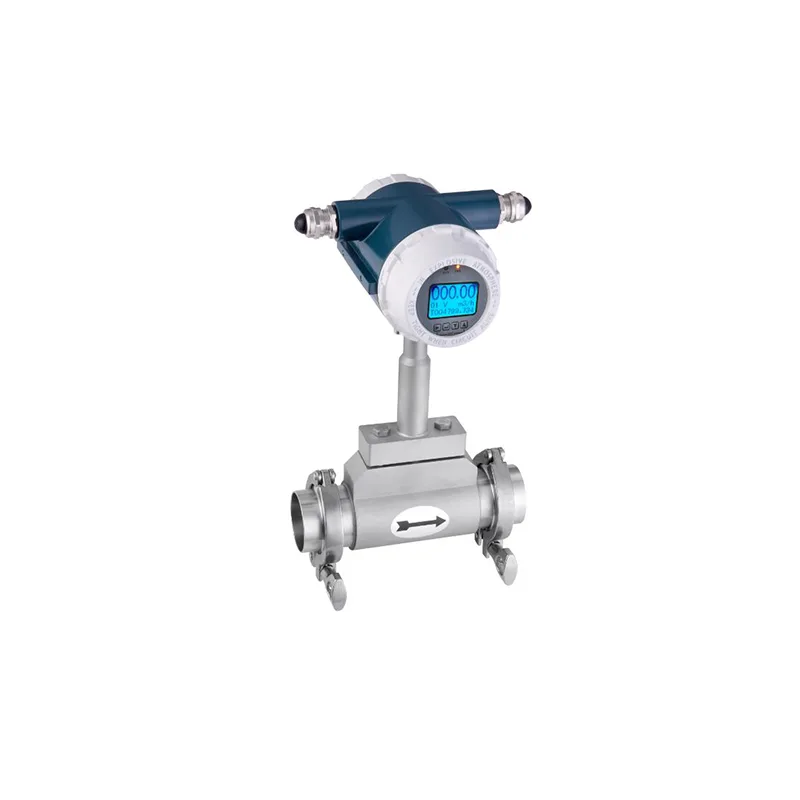

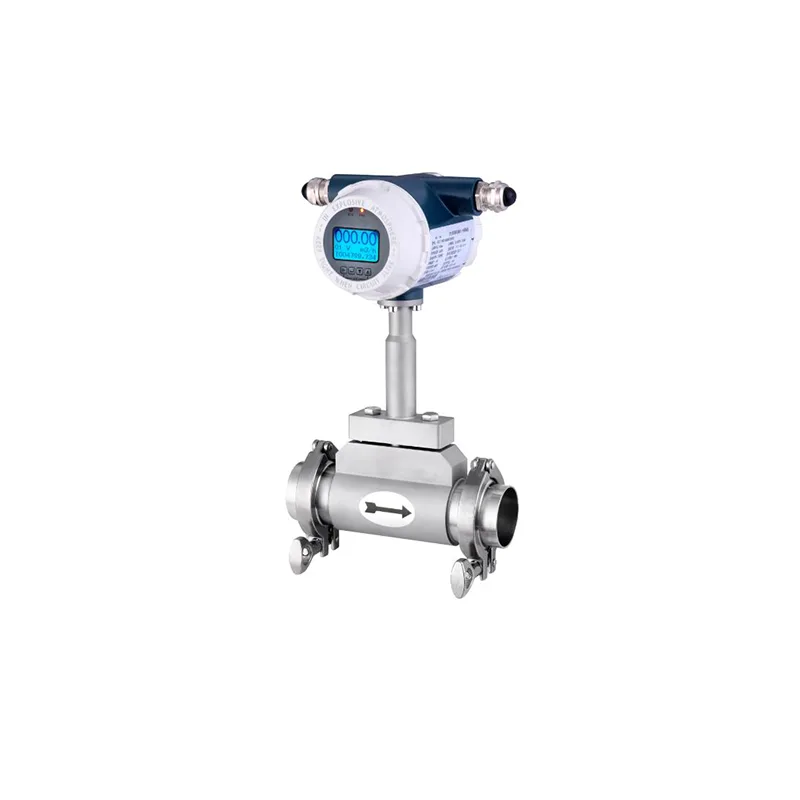

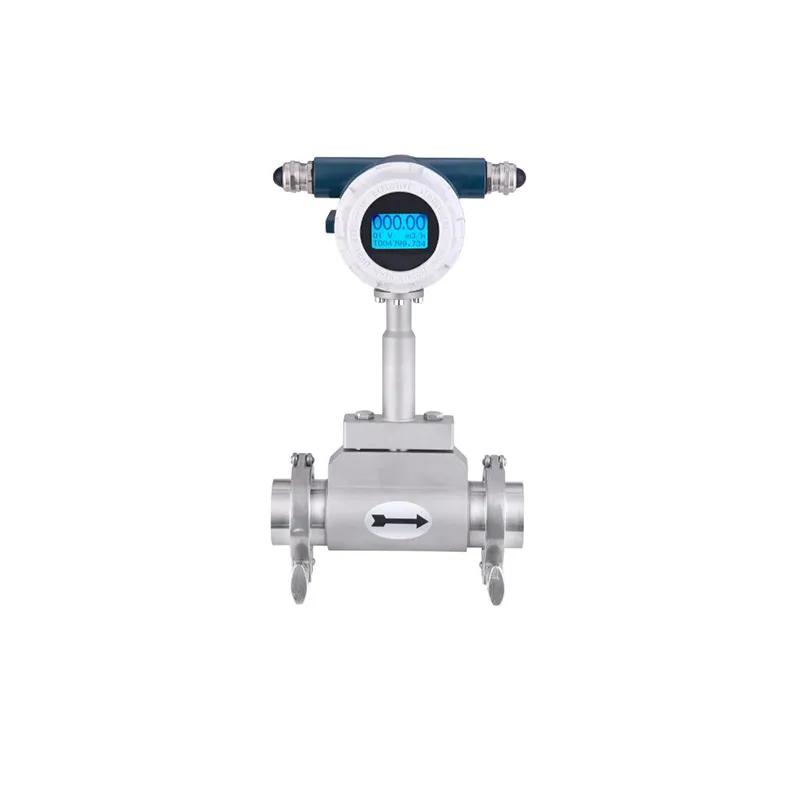

SV23 Sanitary vortex flowmeter

Apakah flowmeter pusaran SV23 dan bagaimana ia berfungsi

SV23 ialah flowmeter pusaran gaya sisipan paip kecil untuk perkhidmatan cecair, gas, dan stim. Satu badan olok-olokan menumpahkan pusaran berselang-seli apabila bendalir melepasinya; frekuensi pelepasan berkadar terus dengan halaju aliran. Badan kuar dinilai untuk suhu media dari tolak 40 hingga 250 darjah C, pilihan hingga 350 darjah C, dan berfungsi pada tekanan kerja 1.0 MPa (tekanan lain atas permintaan).

Lima saiz nominal dari DN15 hingga DN65 merangkumi pengagihan paip kecil dan talian suapan pembakar, dengan sambungan pengapit untuk pemasangan mudah pada perpaipan sedia ada. Kuar pengesan adalah keluli tahan karat 316L dan bahagian basah adalah 304 atau 316L. Meter mengeluarkan (4-20) mA plus denyut digital, dengan komunikasi HART atau Modbus, dan tersedia dalam versi bukan kalis letupan, intrinsik selamat, atau kalis letupan.

Di mana SV23 paling sesuai pada paip kecil

• Aliran stim dan kondensat pada talian proses paip kecil dan suapan pensteril
• Udara termampat dan gas instrumen di stesen titik penggunaan
• Pengukuran stim tepu untuk HVAC dan penjanaan stim bersih
• Cabang air proses dan air penyejuk dalam kilang kimia dan farmasi
• Cecair hidrokarbon dan pelarut dalam loji perintis dan peralatan dipasang pada skid

Nota pemilihan

1. Julat halaju aliran ialah gas 5 hingga 70 m/s dan cecair 0.5 hingga 7 m/s; nisbah turndown ialah 10:1
2. Bekalan kuasa 24 VDC (18 hingga 30 V); output (4-20) mA plus denyut digital; komunikasi HART atau Modbus
3. Struktur adalah jenis bersepadu atau pisah; pemasangan adalah sambungan pengapit; elektrik M20X1.5 atau 1/2-14NPT

Soalan lazim

Bendalir apakah yang boleh diukur oleh SV23?

SV23 mengukur cecair, gas, dan stim. Tidak sesuai untuk aliran pelbagai fasa, cecair yang sangat likat, atau buburan yang akan meredam pelepasan pusaran.

Apakah perbezaan antara SV23 dan meter pusaran saiz penuh?

SV23 ialah meter gaya sisipan paip kecil untuk DN15 hingga DN65 dengan sambungan pengapit, digunakan pada talian paip kecil dan retrofit. Meter pusaran saiz penuh merangkumi DN15 hingga DN300 dengan pemasangan pengapit atau bebibir, digunakan pada talian proses saiz penuh.

Adakah SV23 memerlukan pampasan suhu dan tekanan?

Pada stim tepu meter membaca aliran jisim tanpa pampasan; pada stim lampau panas dan gas, SV23 menyokong input suhu dan tekanan untuk mengira aliran piawai atau jisim. Ciri pampasan adalah sebahagian daripada jenis pampasan suhu dan tekanan.

Bolehkah SV23 beroperasi di kawasan bahaya letupan?

Boleh. SV23 tersedia dalam versi bukan kalis letupan, intrinsik selamat, dan kalis letupan. Padankan kod pensijilan dengan pengelasan kawasan berbahaya di tapak pemasangan.
