| Measured Fluid | Liquid, gas, steam (avoid multiphase flow and high-viscosity fluids) |
|---|---|
| Accuracy | ±0.75% of reading (liquid); ±1% of reading (gas, steam) |
| Repeatability | ±0.2% of reading |
| Fluid Temperature Range | -40°C to 260°C |
| Fluid Pressure Range | -0.1 MPa (-1 kg/cm²) to flange rating |
| Supply Voltage | DC 10.5 to 42V |
| Body | CF8, CF8M |
| Bluff Body | CF8M, others |
| Protection Rating | IP65, IP67, IP68 |
| Cable Gland | GB/T 12716 1/2 NPT internal thread, others |
| SVHC Signal Cable | For connecting separate sensor and converter |
| Installation | Integral and separate sensor types |
| Separate Converter | 2-inch pipe installation |
| Analog Output | 4~20 mA DC, two-wire. |
| Communication Conditions | HART communication signal (modulated on a 4~20 mA DC signal) |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

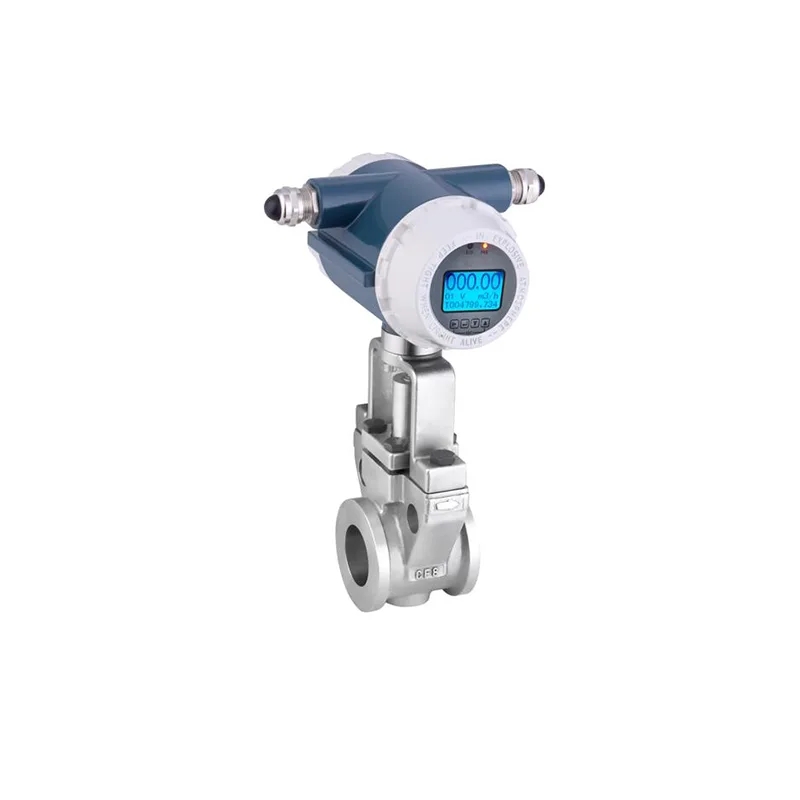

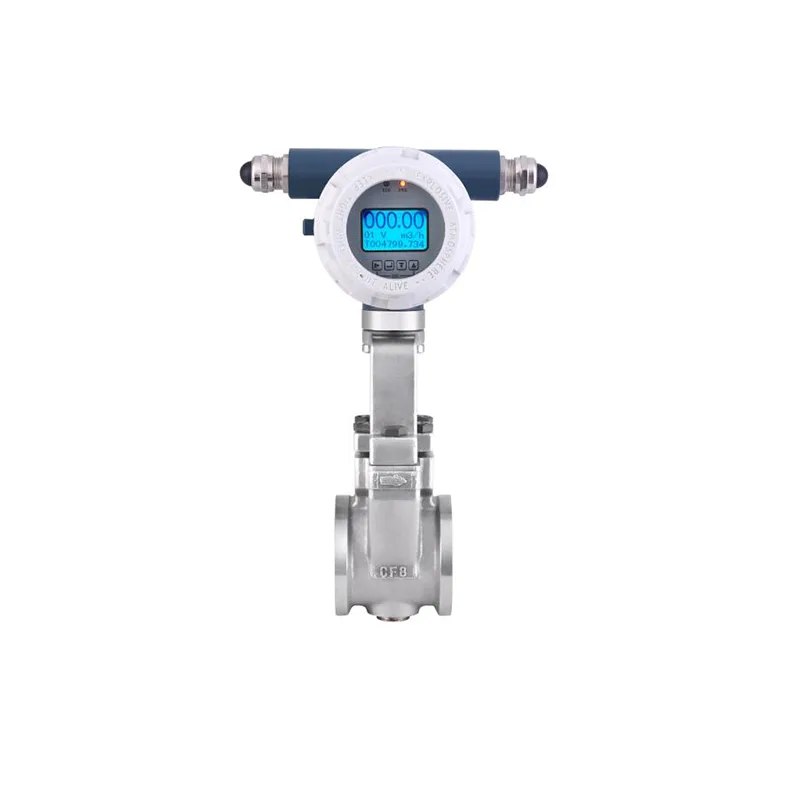

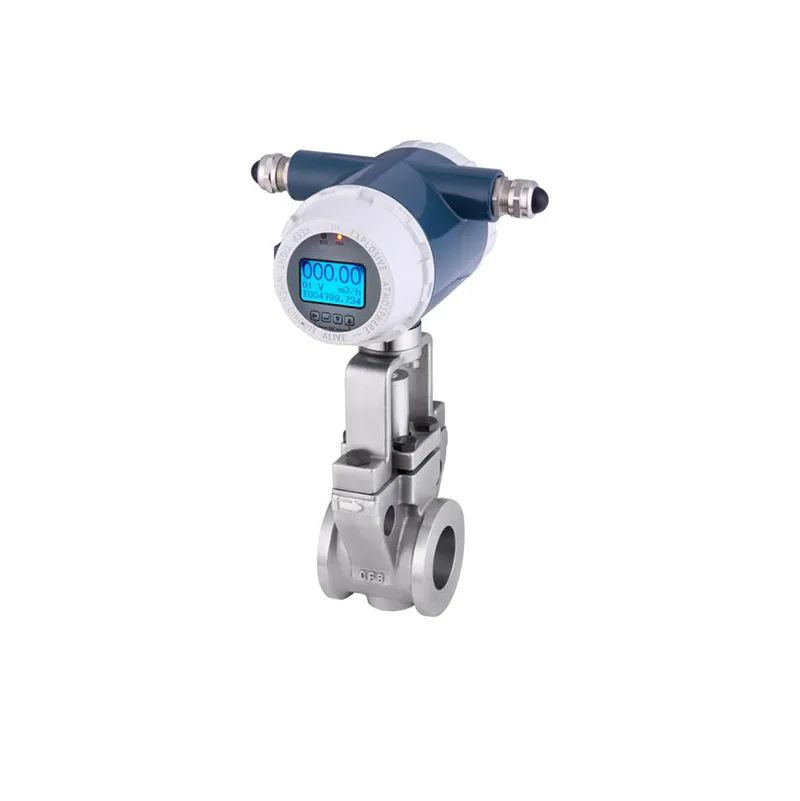

SVH เป็นเครื่องวัดการไหลแบบ vortex ระดับสูงสำหรับของเหลว ก๊าซ และไอน้ำ พร้อมขอบเขตกระบวนการที่กว้างและตัวเลือกตัวแปลงแยก bluff body ทำให้เกิด vortex สลับกันเมื่อของไหลผ่าน ความถี่ของการหลุดเป็นสัดส่วนกับความเร็วการไหล ตัวเรือนและ bluff body ใช้สแตนเลส CF8 หรือ CF8M ช่วงอุณหภูมิของไหลตั้งแต่ลบ 40 ถึง 260 องศา C และแรงดันใช้งานครอบคลุมลบ 0.1 MPa ถึงพิกัดหน้าแปลน
แรงดันไฟฟ้าจ่ายกว้าง 10.5 ถึง 42 VDC ทำให้ SVH ใช้แหล่งจ่ายไฟร่วมกับเครื่องมืออื่นในสายได้ เอาต์พุตอนาล็อก (4-20) mA DC สายคู่และสัญญาณสื่อสาร HART ช่วยลดความยุ่งยากในการเดินสายระยะไกล เครื่องวัดจัดส่งในรูปแบบเซ็นเซอร์แบบบูรณาการหรือแยก พร้อมตัวแปลงแยกที่ติดตั้งบนท่อ 2 นิ้ว เหมาะกับอุตสาหกรรมกระบวนการ เคมี การผลิตไฟฟ้า น้ำและน้ำเสีย และงานน้ำมันกับก๊าซ
SVH สามารถวัดของไหลชนิดใดได้บ้าง
SVH วัดของเหลว ก๊าซ และไอน้ำ หลีกเลี่ยงการไหลหลายเฟสและของเหลวที่มีความหนืดสูงที่จะทำให้การหลุดของ vortex ลดลง
SVH แตกต่างจากเครื่องวัด vortex อื่นในตระกูลอย่างไร
SVH เป็นรุ่นที่มีความแม่นยำสูงพร้อมแหล่งจ่ายไฟกว้างและช่วงอุณหภูมิกว้างพร้อมตัวเลือกตัวแปลงแยก ใช้วัสดุตัวเรือน CF8 หรือ CF8M และแหล่งจ่าย DC 10.5 ถึง 42 V กว้างเพื่อการบูรณาการที่ยืดหยุ่น
SVH รองรับช่วงแรงดันใด
SVH ได้รับการประเมินสำหรับแรงดันของไหลตั้งแต่ลบ 0.1 MPa ถึงพิกัดหน้าแปลน ขอบเขตที่กว้างครอบคลุมทั้งบริการสุญญากาศและสายกระบวนการแรงดันสูง พร้อมปลอกสายเกลียวใน 1 นิ้ว NPT เป็นมาตรฐาน
SVH ส่งสัญญาณและสื่อสารอย่างไร
เอาต์พุตอนาล็อกเป็นสัญญาณ 4-20 mA DC สายคู่ การสื่อสาร HART ซ้อนบนคู่สายเดียวกัน ดังนั้นสายเคเบิลเดียวกันจึงส่งพลังงาน เอาต์พุต และการกำหนดค่าแบบสองทิศทาง ตัวแปลงแยกติดตั้งบนท่อ 2 นิ้วเมื่อติดตั้งเซ็นเซอร์จากระยะไกล
