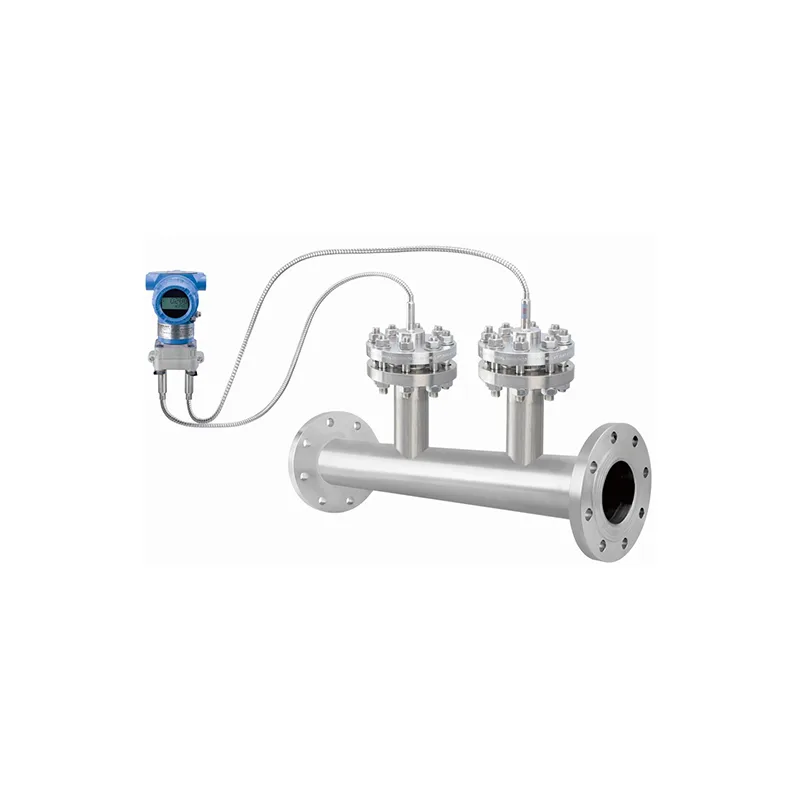

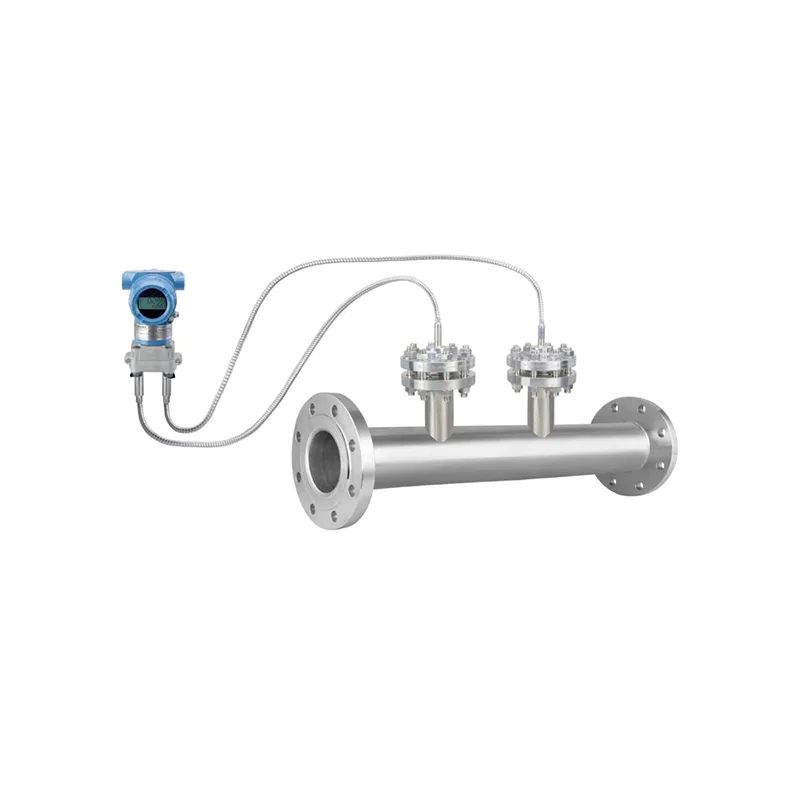

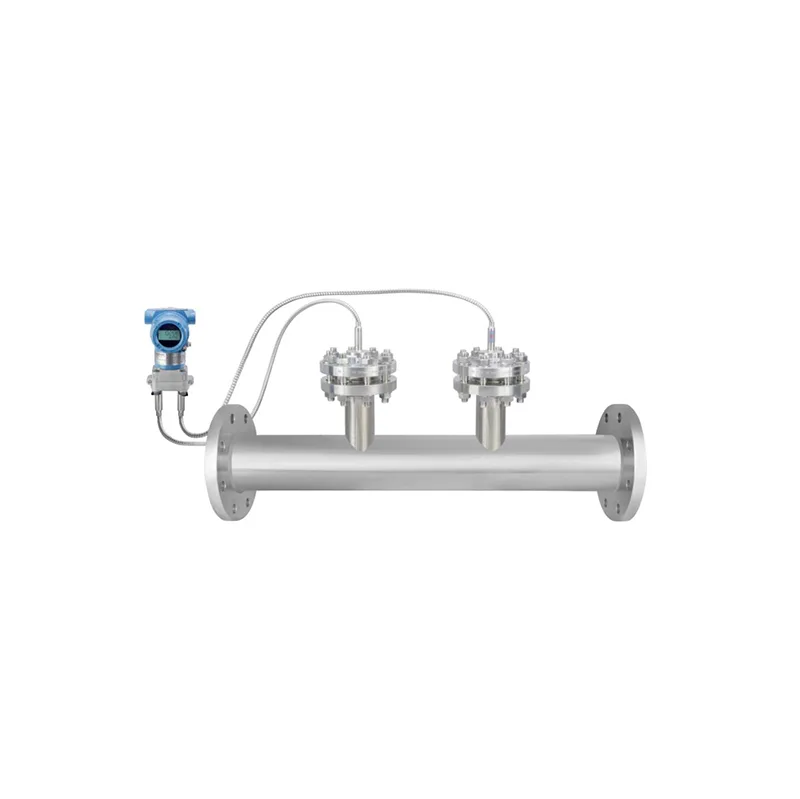

SD43 Wedge flowmeter with V-shaped throttle for low Reynolds and high-viscosity fluids. For heavy oil

Gambaran Umum

SD43 adalah flowmeter wedge yang mencekik aliran dengan penyempitan berbentuk V, geometri yang dikembangkan untuk kerja berangka Reynolds rendah dan kekentalan tinggi. Alat ini menangani gas, uap dan cairan dari DN40 hingga DN600 pada tekanan hingga 16 MPa dan suhu 500 derajat C, dengan akurasi gas ±1,0% dan akurasi cairan ±0,5%.

Penyempitan berbentuk V menjaga area aliran tetap terbuka, sehingga bubur dan cairan kental lewat tanpa menumpuk di penyempitan. Kemampuan ulang ±0,5% untuk gas dan ±0,2% untuk cairan, rasio jangkauan 3:1 hingga 10:1, bagian lurus 6 hingga 16 D di hulu dan 3 hingga 6 D di hilir, dan alat dibuat di bawah ISO 9001 dengan kepatuhan CE, RoHS dan FDA menurut model.

Aplikasi

• Kerja cairan berangka Reynolds rendah dan kekentalan tinggi
• Bubur dan cairan yang membawa padatan tersuspensi
• Minyak berat, kondensat dan aliran kimia kental
• Jalur proses dari DN40 hingga DN600
• Layanan kimia, listrik dan air dengan tekanan sedang

Catatan Pemilihan

1. Pilih geometri ini ketika cairan kental, kotor atau berjalan pada angka Reynolds rendah; untuk gas bersih pada bagian lurus panjang, desain lain menawarkan jangkauan lebih lebar.
2. Jaga kerja dalam 16 MPa dan 500 derajat C, yang lebih rendah dari anggota keluarga lainnya, dan periksa pita jangkauan 3:1 hingga 10:1 terhadap rentang aliran Anda.
3. Sediakan bagian lurus 6 hingga 16 D di hulu dan 3 hingga 6 D di hilir, serta sebutkan kekentalan dan kandungan padatan saat memesan.

Pertanyaan Umum

Kapan saya harus memilih SD43 dibanding desain diferensial lain?

Pilih untuk cairan kental, berpadatan atau berangka Reynolds rendah, tempat penyempitan berbentuk V tetap terbuka dan tidak mudah tertumpuk.

Seberapa akurat alat ini?

Akurasi gas ±1,0% dengan kemampuan ulang ±0,5%, dan akurasi cairan ±0,5% dengan kemampuan ulang ±0,2%.

Ukuran pipa apa yang dicakupnya?

Rentang diameter nominal adalah DN40 hingga DN600, cocok untuk jalur proses menengah.

Berapa batas tekanan dan suhunya?

Alat bekerja hingga 16 MPa dan 500 derajat C, jadi ditujukan untuk kerja tekanan dan suhu sedang.
