| Measuring Medium | Conductive liquid |
|---|---|
| Accuracy | ±2.0% |
| Repeatability | 0.66% |
| Fluid Temperature | (-25 ~120) °C |
| Conductivity | ≥5uS/cm (softened water needs ≥20uS/cm) |
| Nominal Diameter Range | (100~1000)mm |
| Working Pressure | 1.6MPa/2.5MPa |
| Flow Velocity Range | (0.5~6)m/s |
| Flow Direction | Forward / reverse |
| Electrode Material | 316L |
| Lining Material | PVDF |
| Electrode Type | Standard electrode |
| Number of Electrodes | Two electrodes |
| Measuring Tube Material | 304 stainless steel (insertion rod) |
| Flange Connection Material | Stainless steel |
| Mounting Type | Flange / Ball valve connection |
| Protection Rating | IP65/IP67/IP68 |
| Power Supply | 24VDC |
| Signal Output | (4~20) mA/Bluetooth |
| Communication | HART/Modbus |
| Electrical Connection | 1/2-14NPT, M20×1.5 |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated type |
| Straight Pipe Run Requirement | 5D upstream, 3D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

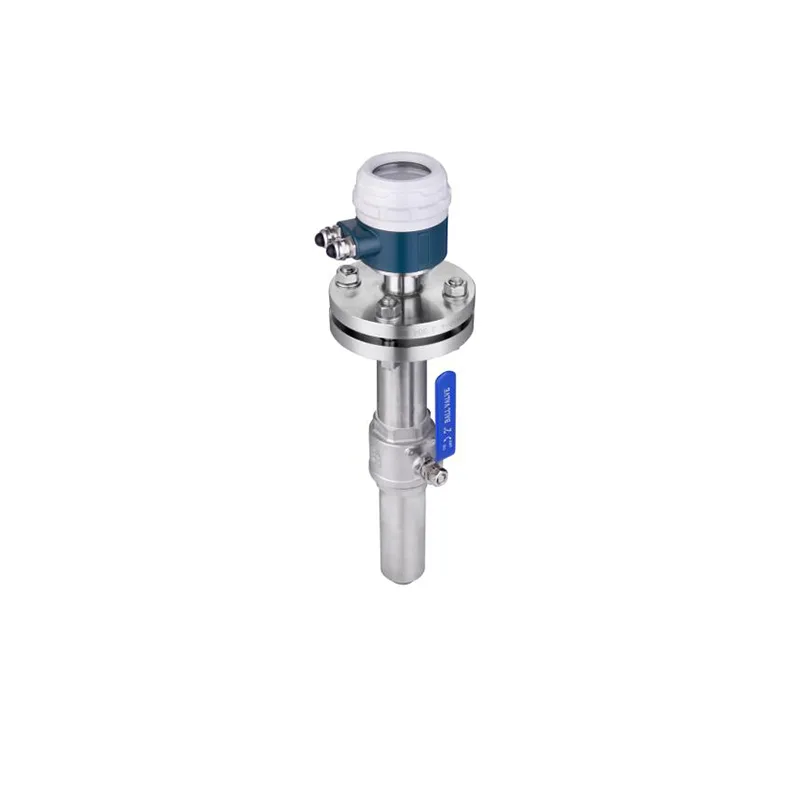

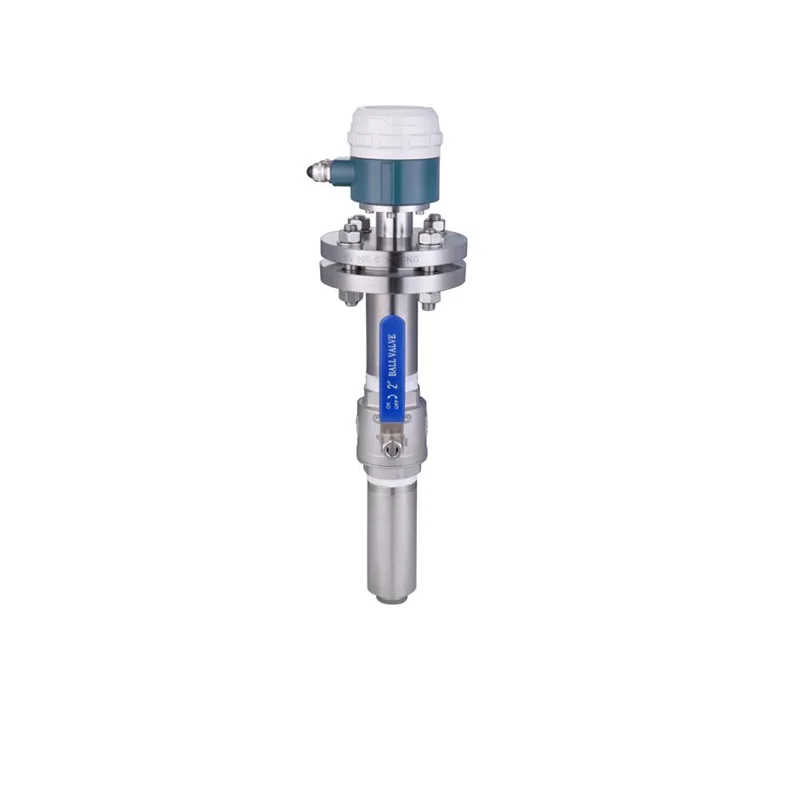

SE14C adalah flowmeter elektromagnetik jenis insertion yang disederhanakan untuk cairan konduktif di jalur DN100 hingga DN1000, dengan akurasi plus/minus 2,0 persen. Probe dipasang melalui flange atau ball valve pada pipa yang ada, dan desain ramping menjaga daya, kabel dan biaya seminimal mungkin untuk pemantauan aliran dasar di pipa air besar.
Sepasang elektroda 316L di balik liner PVDF mengukur aliran di pusat pipa, hanya bertenaga 24 VDC. Ia mengeluarkan sinyal 4-20 mA dengan Bluetooth untuk konfigurasi lokal, berkomunikasi via HART atau Modbus, dan disuplai sebagai meter terintegrasi dengan proteksi IP65, IP67 atau IP68.
Apa arti desain SE14C yang disederhanakan?
Ia hanya berjalan pada 24 VDC dan memberi sinyal analog 4-20 mA dengan Bluetooth, sehingga instalasi, kabel dan suku cadang dijaga minimal untuk tugas pemantauan sederhana.
Berapa akurasi pada pipa besar?
Plus/minus 2,0 persen dengan repeatability 0,66 persen, cukup untuk pemantauan suplai, balancing dan cek kebocoran, bukan custody transfer.
Bisakah dipasang tanpa menghentikan jalur?
Ya, dengan susunan ball valve probe dimasukkan atau ditarik di bawah tekanan melalui katup sementara pipa tetap beroperasi.
Apakah ada tampilan lokal?
Transmitter terintegrasi menampilkan aliran lokal, dan Bluetooth memungkinkan pembacaan parameter serta penyesuaian dari aplikasi ponsel atau tablet.
