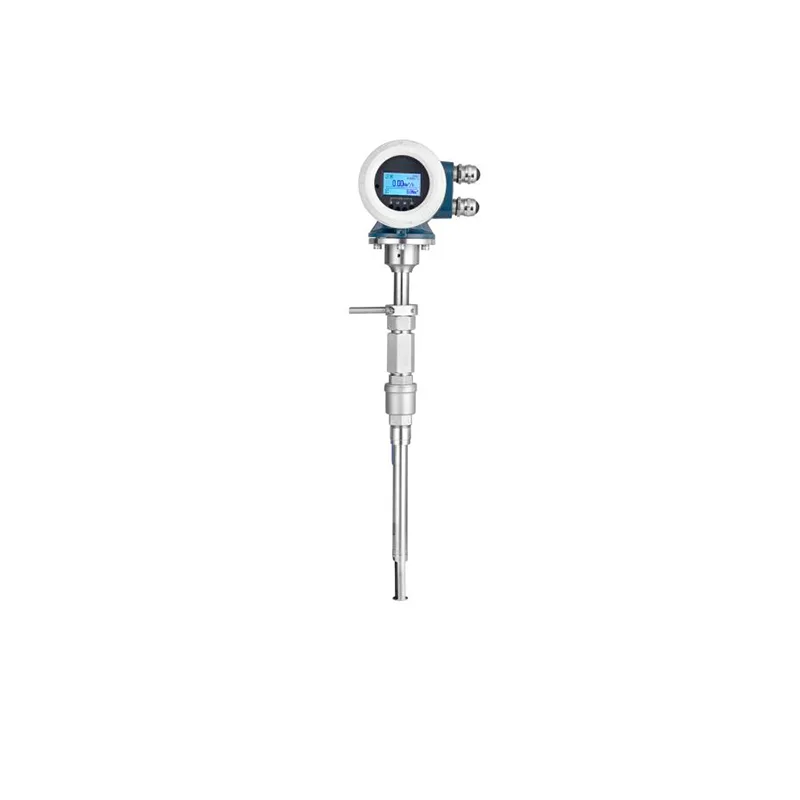

ST54 Insertion thermal mass flowmeter

Apa itu flowmeter massa termal ST54

ST54 adalah flowmeter massa dispersi termal untuk layanan gas, dalam bodi insersi (probe). Dua sensor resistansi platinum mengukur panas yang terbawa oleh gas yang mengalir; efek pendinginan sebanding dengan aliran massa, sehingga pembacaan tidak bergantung pada tekanan dan suhu dalam rentang terukur. Karena keluarannya adalah massa, tidak diperlukan kompensasi suhu atau tekanan.

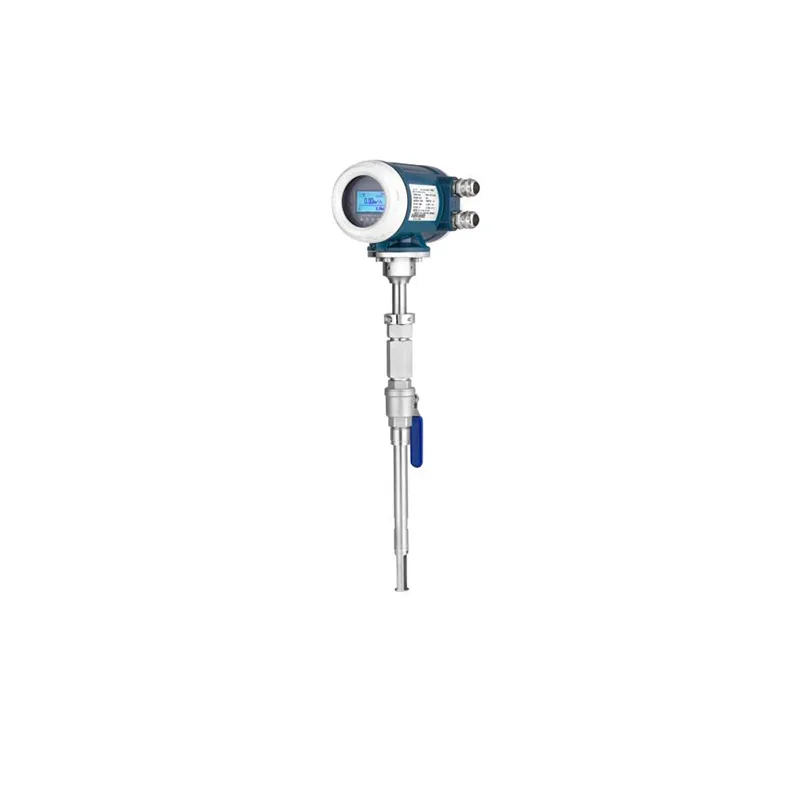

Probe insersi dipasang melalui katup bola berperingkat 1,6 MPa, sehingga meter dapat dipasang atau dilepas pada pipa yang beroperasi tanpa mematikan jalur. Delapan ukuran nominal dari 80 hingga 2000 mm mencakup jalur utama dan distribusi gas pipa besar. Bodi probe dinilai untuk suhu sekitar minus 25 hingga 60 derajat C, kelembapan 5 hingga 90 persen, dan perlindungan IP67.

Di mana ST54 paling cocok di pipa berdiameter besar

• Pengukuran gas alam, biogas, dan gas flare di jalur utama produksi
• Pengukuran udara pembakaran untuk boiler industri besar dan utilitas
• Aliran udara aerasi untuk tangki pengolahan biologi besar di pabrik air limbah
• Pelacakan konsumsi hidrogen, nitrogen, dan argon di jalur gas industri besar
• Pemantauan aliran gas cerobong dan gas buang setelah pencucian atau penyaringan

Catatan pemilihan

1. Kelas akurasi adalah pembacaan plus atau minus 1,0 persen ditambah skala penuh plus atau minus 0,5 persen; turndown adalah 100:1 dengan pressure drop rendah
2. Material yang basah termasuk 304, 316L, Hastelloy C, 316L dengan lapisan PTFE, dan opsi probe keramik suhu tinggi; koneksi proses adalah tipe insersi-pelepasan online
3. Catu daya 220 VAC atau 24 VDC; output (4-20) mA plus pulsa digital dengan komunikasi HART atau Modbus; opsi tahan ledakan non-tahan ledakan atau flameproof

Pertanyaan umum

Mengapa ST54 adalah flowmeter massa dan bukan meter volumetrik untuk gas?

Densitas gas berubah tajam dengan tekanan dan suhu, sehingga pembacaan volumetrik menyimpang. ST54 mengukur massa gas secara langsung, menghilangkan kebutuhan akan kompensasi.

Apa yang membuat ST54 berbeda dari meter termal gaya sebaris?

ST54 adalah meter insersi untuk ukuran pipa 80 hingga 2000 mm, dengan pemasangan hot-tap online melalui katup bola. Ini digunakan pada jalur utama dan pipa berdiameter besar di mana bodi sebaris tidak praktis.

Bisakah ST54 dipasang atau dilepas tanpa mematikan jalur?

Ya. Probe dipasang melalui katup bola berperingkat 1,6 MPa, sehingga meter dapat dimasukkan ke atau ditarik dari pipa bertekanan yang beroperasi. Prosedur isolasi singkat diikuti, tetapi produksi tidak dihentikan.

Apakah ST54 memerlukan ruas pipa lurus?

Bagian lurus pendek sekitar 10 diameter di hulu biasanya cukup karena prinsip termal tidak sensitif terhadap profil aliran dengan cara yang sama seperti meter tekanan diferensial. Selalu periksa panduan pemasangan untuk tata letak spesifik.
