| Protection Rating | IP67 |
|---|---|
| Power Supply | 24VDC |
| Signal Output | (4-20) mA |
| Communication | HART communication/Bluetooth |
| Electrical Connection | 1/2”T4NPT |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated type |
| Working Environment | Ambient temperature (-25-60) °C, humidity 5%-90% |
| Pressure Acquisition Method | HART read / collect (4-20) mA current |
| Transmitter Supply Voltage | 24VDC |
| Transmitter Supply Current | Less than 25mA |
| Transmitter Connection | 4-20mA two-wire connection |
| Transmitter Communication | Supports HART protocol |
| Pressure Acquisition Delay | Less than 10uS (compared to pressure transmitter) |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

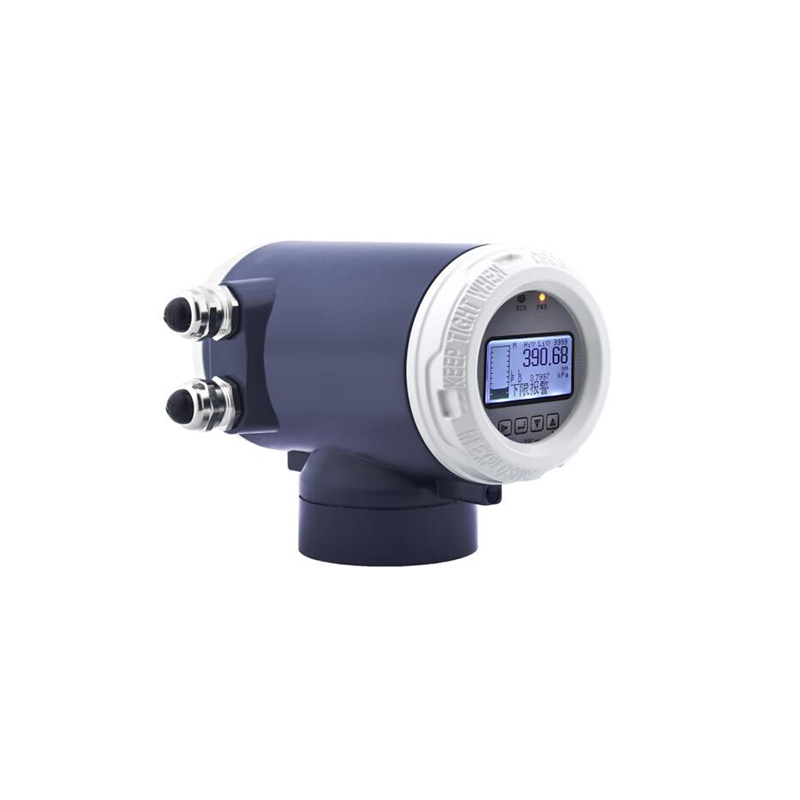

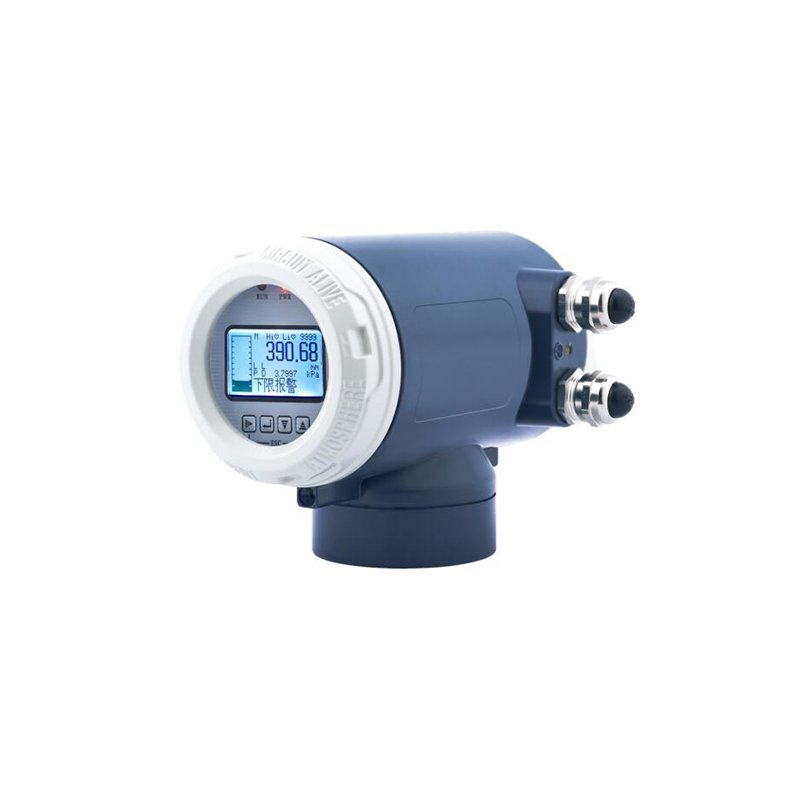

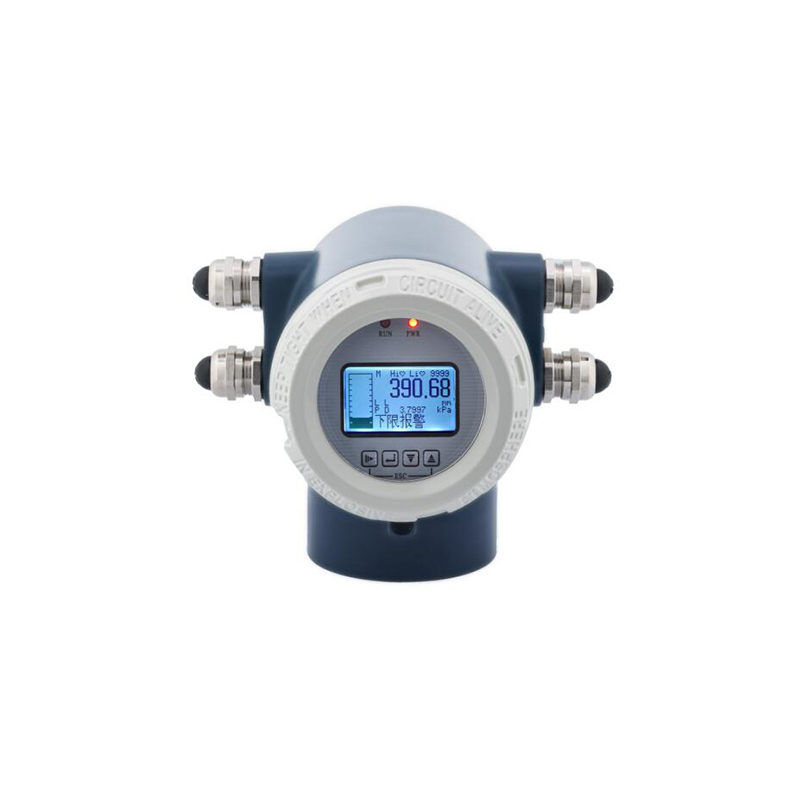

The S3E is an electronic remote transmission transmitter that replaces capillary oil systems where the process point sits far from the reading point, temperatures differ widely, or tall tanks and large vessels defeat a remote seal. It links the distant sensing point electronically, so accuracy no longer depends on fill-fluid behaviour.
The integrated transmitter is rated IP67 with 24 VDC power, a two-wire (4-20) mA HART output and Bluetooth for local setup. A 1/2-inch NPT connection, -25 to 60 degrees C at 5% to 90% humidity, and non-explosion-proof or flameproof versions are offered under ISO 9001 quality management, with model-dependent CE, RoHS and FDA compliance.
Why replace a capillary oil system with the S3E?
An oil-filled capillary reacts to ambient temperature, adds delay and needs upkeep. The S3E links the pressure points electronically, so readings stay stable over distance and wide temperature swings with no fill-fluid drift.
How does the transmitter acquire the remote pressure?
It reads the remote HART value or collects the (4-20) mA current, with an acquisition delay below 10 microseconds versus a conventional pressure transmitter.
What supply and output does it need?
A 24 VDC supply at under 25 mA feeds the two-wire (4-20) mA HART output; Bluetooth enables fast local setup.
Where can the S3E be installed?
The IP67 housing accepts -25 to 60 degrees C at 5% to 90% humidity; choose the non-explosion-proof or flameproof version for your hazardous-area class.
S3E 是一款电子远传变送器，专为替代毛细管油系统而设计，适用于测点与读数点距离远、温差大，或高罐与大容器不便使用传统远传密封的液位与压力工况。它以电子链路替代充满油的毛细管来连接远端测压点，测量精度不再受充液油热特性的影响。
该一体式变送器防护等级 IP67，采用 24 VDC 供电，输出两线制 (4-20) mA 信号，支持 HART 通信并带蓝牙便于本地配置。压力采集可通过读取远端 HART 数值或采集 (4-20) mA 电流实现；提供 1/2 英寸 NPT 过程接口，环境温度 -25 至 60 摄氏度、湿度 5% 至 90%，并可选非防爆或隔爆型式。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异，适用于过程工业、化工、发电、水与污水、油气等应用。
为什么用 S3E 替代毛细管油系统？
长距离充油毛细管对环境温度敏感、响应滞后且维护繁琐。S3E 以电子方式连接两个测压点，在远距离与大温差工况下读数保持稳定，不存在充液油漂移问题。
变送器如何采集远端压力？
通过 HART 链路读取远端数值，或采集远端测压点的 (4-20) mA 电流；与常规压力变送器相比，采集延迟小于 10 微秒。
需要什么样的供电与输出？
24 VDC、小于 25 mA 的电源即可驱动两线制 (4-20) mA 输出并承载 HART 通信，蓝牙便于现场快速配置。
S3E 可用于哪些安装环境？
IP67 一体式外壳可承受 -25 至 60 摄氏度的环境温度与 5% 至 90% 的湿度；请根据现场危险区等级选择非防爆或隔爆版本。
S3E adalah pemancar transmisi jarak jauh elektronik yang dirancang untuk menggantikan sistem kapiler oli pada pengukuran level dan tekanan ketika titik proses jauh dari titik pembacaan, perbedaan suhu besar, atau tangki tinggi dan bejana besar membuat remote seal konvensional tidak praktis. Alat ini menghubungkan titik pengukuran jauh secara elektronik, bukan melalui tabung kapiler berisi oli yang panjang, sehingga akurasi tidak lagi bergantung pada perilaku termal cairan pengisi.
Pemancar terpadu ini memiliki rating IP67, catu daya 24 VDC, dan keluaran sinyal (4-20) mA dua kabel dengan komunikasi HART serta Bluetooth untuk pengaturan lokal. Tekanan diperoleh dengan membaca nilai HART jarak jauh atau mengumpulkan arus (4-20) mA; tersedia koneksi proses NPT 1/2 inci, operasi pada suhu lingkungan -25 hingga 60 derajat C dan kelembapan 5% hingga 90%, serta opsi non-tahan-ledakan atau tahan-ledakan. Diproduksi di bawah sistem manajemen mutu ISO 9001 dengan kepatuhan CE, RoHS dan FDA yang bervariasi menurut model, pemancar ini cocok untuk industri proses, pabrik kimia, pembangkit listrik, air dan air limbah, serta minyak dan gas.
Mengapa mengganti sistem kapiler oli dengan S3E?
Kapiler berisi oli yang panjang peka terhadap suhu lingkungan, menambah tunda respons, dan memerlukan perawatan cermat. S3E menghubungkan dua titik tekanan secara elektronik, sehingga pembacaan tetap stabil pada jarak jauh dan perbedaan suhu besar tanpa pergeseran cairan pengisi.
Bagaimana pemancar memperoleh tekanan jarak jauh?
Pemancar membaca nilai jarak jauh melalui tautan HART atau mengumpulkan arus (4-20) mA dari titik pengukuran jauh, dengan tunda perolehan kurang dari 10 mikrodetik dibandingkan dengan pemancar tekanan konvensional.
Catu daya dan keluaran apa yang dibutuhkan?
Catu daya 24 VDC kurang dari 25 mA memberi daya pada keluaran dua kabel (4-20) mA yang membawa komunikasi HART, dan Bluetooth mendukung pengaturan lokal yang cepat.
Di mana S3E dapat dipasang?
Rumah terpadu IP67 menerima suhu lingkungan -25 hingga 60 derajat C dan kelembapan 5% hingga 90%; pilih versi non-tahan-ledakan atau tahan-ledakan sesuai kelas area berbahaya di lokasi.
S3E là bộ truyền phát tín hiệu điện tử từ xa được thiết kế để thay thế hệ thống ống mao dẫn dầu cho các phép đo mức và áp suất khi điểm quá trình ở xa điểm đọc, chênh lệch nhiệt độ lớn, hoặc bể cao và bình lớn khiến remote seal truyền thống không thực tế. Thiết bị kết nối điểm đo xa bằng đường truyền điện tử thay vì ống mao dẫn chứa dầu dài, nhờ đó độ chính xác không còn phụ thuộc vào đặc tính nhiệt của chất lỏng truyền áp.
Bộ truyền phát tích hợp đạt chuẩn IP67, dùng nguồn 24 VDC và xuất tín hiệu (4-20) mA hai dây với truyền thông HART cùng Bluetooth để cấu hình tại chỗ. Áp suất được thu nhận bằng cách đọc giá trị HART từ xa hoặc thu dòng (4-20) mA; sản phẩm có kết nối quy trình ren NPT 1/2 inch, hoạt động ở nhiệt độ môi trường -25 đến 60 độ C và độ ẩm 5% đến 90%, cùng tùy chọn chống cháy nổ hoặc không chống cháy nổ. Được sản xuất theo hệ thống quản lý chất lượng ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model, phù hợp cho công nghiệp quá trình, nhà máy hóa chất, phát điện, cấp thoát nước và dầu khí.
Vì sao thay hệ thống mao dẫn dầu bằng S3E?
Ống mao dẫn chứa dầu dài nhạy cảm với nhiệt độ môi trường, làm tăng thời gian đáp ứng và cần bảo trì cẩn thận. S3E kết nối hai điểm áp suất bằng điện tử, nhờ đó chỉ số ổn định ở khoảng cách xa và chênh lệch nhiệt độ lớn mà không bị trôi chất lỏng.
Bộ truyền phát thu nhận áp suất xa như thế nào?
Thiết bị đọc giá trị xa qua liên kết HART hoặc thu dòng (4-20) mA từ điểm đo xa, với độ trễ thu nhận dưới 10 micro giây so với bộ truyền phát áp suất thông thường.
Cần nguồn và tín hiệu ra như thế nào?
Nguồn 24 VDC dưới 25 mA nuôi đầu ra hai dây (4-20) mA mang truyền thông HART, và Bluetooth hỗ trợ cấu hình nhanh tại chỗ.
S3E có thể lắp đặt ở đâu?
Vỏ tích hợp IP67 chịu được nhiệt độ môi trường -25 đến 60 độ C và độ ẩm 5% đến 90%; hãy chọn bản chống cháy nổ hoặc không chống cháy nổ theo cấp khu vực nguy hiểm của hiện trường.
S3E คือเครื่องส่งสัญญาณแบบส่งระยะไกลอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อแทนที่ระบบท่อคาปิลารีบรรจุน้ำมันสำหรับงานวัดระดับและความดันเมื่อจุดกระบวนการอยู่ไกลจากจุดอ่านค่า ช่วงอุณหภูมิต่างกันมาก หรือถังสูงและภาชนะขนาดใหญ่ทำให้ซีลระยะไกลแบบดั้งเดิมไม่เหมาะสม ตัวเครื่องเชื่อมต่อจุดวัดระยะไกลด้วยระบบอิเล็กทรอนิกส์แทนท่อคาปิลารีบรรจุน้ำมันที่ยาว ดังนั้นความแม่นยำจึงไม่ขึ้นอยู่กับพฤติกรรมทางความร้อนของของเหลวถ่ายแรงอีกต่อไป
เครื่องส่งสัญญาณแบบรวมชิ้นเดียวมีระดับป้องกัน IP67 ใช้ไฟ 24 VDC และส่งสัญญาณ (4-20) mA แบบสองสายพร้อมการสื่อสาร HART และบลูทูธสำหรับตั้งค่าภายในพื้นที่ ความดันถูกอ่านจากค่า HART ระยะไกลหรือเก็บกระแส (4-20) mA มีจุดเชื่อมต่อกระบวนการแบบเกลียว NPT 1/2 นิ้ว ทำงานที่อุณหภูมิแวดล้อม -25 ถึง 60 องศาเซลเซียส และความชื้น 5% ถึง 90% พร้อมรุ่นกันระเบิดหรือไม่กันระเบิด ผลิตภายใต้ระบบคุณภาพ ISO 9001 โดยมีการรับรอง CE, RoHS และ FDA ตามรุ่น เหมาะสำหรับอุตสาหกรรมกระบวนการ โรงงานเคมี การผลิตไฟฟ้า งานน้ำและน้ำเสีย และน้ำมันและก๊าซ
ทำไมต้องเปลี่ยนระบบท่อคาปิลารีน้ำมันเป็น S3E?
ท่อคาปิลารีบรรจุน้ำมันที่ยาวไวต่ออุณหภูมิแวดล้อม เพิ่มเวลาตอบสนอง และต้องดูแลรักษาอย่างระมัดระวัง S3E เชื่อมจุดความดันสองจุดด้วยระบบอิเล็กทรอนิกส์ ทำให้ค่าที่อ่านคงที่ในระยะทางไกลและช่วงอุณหภูมิต่างกันมากโดยไม่มีการเคลื่อนตัวของของเหลวถ่ายแรง
เครื่องส่งสัญญาณอ่านความดันระยะไกลอย่างไร?
อ่านค่า HART ระยะไกลหรือเก็บกระแส (4-20) mA จากจุดวัดระยะไกล โดยมีความล่าช้าในการเก็บค่าน้อยกว่า 10 ไมโครวินาทีเมื่อเทียบกับเครื่องส่งสัญญาณความดันทั่วไป
ต้องใช้ไฟและสัญญาณออกแบบใด?
ไฟ 24 VDC กระแสน้อยกว่า 25 mA ป้อนสัญญาณออกสองสาย (4-20) mA ที่นำการสื่อสาร HART และบลูทูธรองรับการตั้งค่าภายในพื้นที่อย่างรวดเร็ว
ติดตั้ง S3E ได้ที่ไหนบ้าง?
ตัวเรือน IP67 รองรับอุณหภูมิแวดล้อม -25 ถึง 60 องศาเซลเซียส และความชื้น 5% ถึง 90% เลือกรุ่นกันระเบิดหรือไม่กันระเบิดตามระดับพื้นที่อันตรายของหน้างาน
S3E ialah pemancar penghantaran jarak jauh elektronik yang direka untuk menggantikan sistem kapilari minyak bagi kerja pengukuran aras dan tekanan apabila titik proses jauh dari titik bacaan, perbezaan suhu besar, atau tangki tinggi dan bekas besar menjadikan pengedap jauh konvensional tidak praktikal. Peranti ini menghubungkan titik pengukuran jauh secara elektronik dan bukannya melalui tiub kapilari berisi minyak yang panjang, supaya ketepatan tidak lagi bergantung pada sifat terma cecair pengisi.
Pemancar bersepadu ini mempunyai penarafan IP67, bekalan kuasa 24 VDC, dan keluaran isyarat (4-20) mA dua wayar dengan komunikasi HART serta Bluetooth untuk penyediaan setempat. Tekanan diperoleh dengan membaca nilai HART jarak jauh atau mengumpul arus (4-20) mA; sambungan proses NPT 1/2 inci, operasi pada suhu ambien -25 hingga 60 darjah C dan kelembapan 5% hingga 90%, serta pilihan kalis letupan atau tidak kalis letupan ditawarkan. Dihasilkan di bawah sistem pengurusan kualiti ISO 9001 dengan pematuhan CE, RoHS dan FDA mengikut model, ia sesuai untuk industri proses, loji kimia, penjanaan kuasa, air dan air sisa, serta minyak dan gas.
Mengapa menggantikan sistem kapilari minyak dengan S3E?
Kapilari berisi minyak yang panjang sensitif terhadap suhu ambien, menambah kelewatan tindak balas dan memerlukan penyelenggaraan teliti. S3E menghubungkan dua titik tekanan secara elektronik, supaya bacaan kekal stabil pada jarak jauh dan perbezaan suhu besar tanpa hanyutan cecair pengisi.
Bagaimanakah pemancar memperoleh tekanan jarak jauh?
Ia membaca nilai jarak jauh melalui pautan HART atau mengumpul arus (4-20) mA daripada titik pengukuran jauh, dengan kelewatan pemerolehan kurang daripada 10 mikrosaat berbanding pemancar tekanan konvensional.
Apakah bekalan kuasa dan keluaran yang diperlukan?
Bekalan 24 VDC kurang daripada 25 mA memberi kuasa kepada keluaran dua wayar (4-20) mA yang membawa komunikasi HART, dan Bluetooth menyokong penyediaan setempat yang pantas.
Di manakah S3E boleh dipasang?
Perumah bersepadu IP67 menerima suhu ambien -25 hingga 60 darjah C dan kelembapan 5% hingga 90%; pilih versi kalis letupan atau tidak kalis letupan mengikut kelas kawasan berbahaya tapak.
Ang S3E ay isang electronic remote transmission transmitter na idinisenyo upang palitan ang mga capillary oil system para sa pagsukat ng lebel at presyon kapag ang punto ng proseso ay malayo sa punto ng pagbabasa, malaki ang pagkakaiba ng temperatura, o ang matataas na tangke at malalaking lalagyan ay nagpapahirap sa karaniwang remote seal. Ikinokonekta nito ang malayong punto ng pagsukat sa elektronikong paraan sa halip na sa mahabang tubong capillary na puno ng langis, kaya hindi na nakadepende ang katumpakan sa thermal behavior ng fill fluid.
Ang integrated transmitter ay may rating na IP67, tumatakbo sa 24 VDC at naglalabas ng two-wire (4-20) mA signal na may HART communication at Bluetooth para sa lokal na setup. Nakukuha ang presyon sa pamamagitan ng pagbabasa ng remote HART value o pagkolekta ng (4-20) mA current; inaalok ang 1/2-inch NPT process connection, operasyon sa ambient temperature na -25 hanggang 60 degrees C at halumigmig na 5% hanggang 90%, at mga bersyong non-explosion-proof o flameproof. Ginawa sa ilalim ng ISO 9001 quality management system na may CE, RoHS at FDA compliance ayon sa modelo, akma ito sa process industries, chemical plants, power generation, water at wastewater, at oil and gas.
Bakit palitan ang capillary oil system ng S3E?
Ang mahabang oil-filled capillary ay sensitibo sa ambient temperature, nagdaragdag ng response delay at nangangailangan ng maingat na maintenance. Ikinokonekta ng S3E ang dalawang pressure point sa elektronikong paraan, kaya nananatiling stable ang pagbasa sa malalayong distansya at malalaking pagkakaiba ng temperatura nang walang fill-fluid drift.
Paano nakukuha ng transmitter ang malayong presyon?
Binabasa nito ang remote value sa pamamagitan ng HART link o kinokolekta ang (4-20) mA current mula sa malayong sensing point, na may acquisition delay na wala pang 10 microseconds kumpara sa conventional pressure transmitter.
Anong supply at output ang kailangan nito?
Ang 24 VDC supply na wala pang 25 mA ay nagpapagana sa two-wire (4-20) mA output na nagdadala ng HART communication, at sinusuportahan ng Bluetooth ang mabilis na lokal na configuration.
Saan maaaring i-install ang S3E?
Ang IP67 integrated housing ay tumatanggap ng ambient temperature mula -25 hanggang 60 degrees C at halumigmig mula 5% hanggang 90%; piliin ang non-explosion-proof o flameproof na bersyon ayon sa hazardous-area rating.
