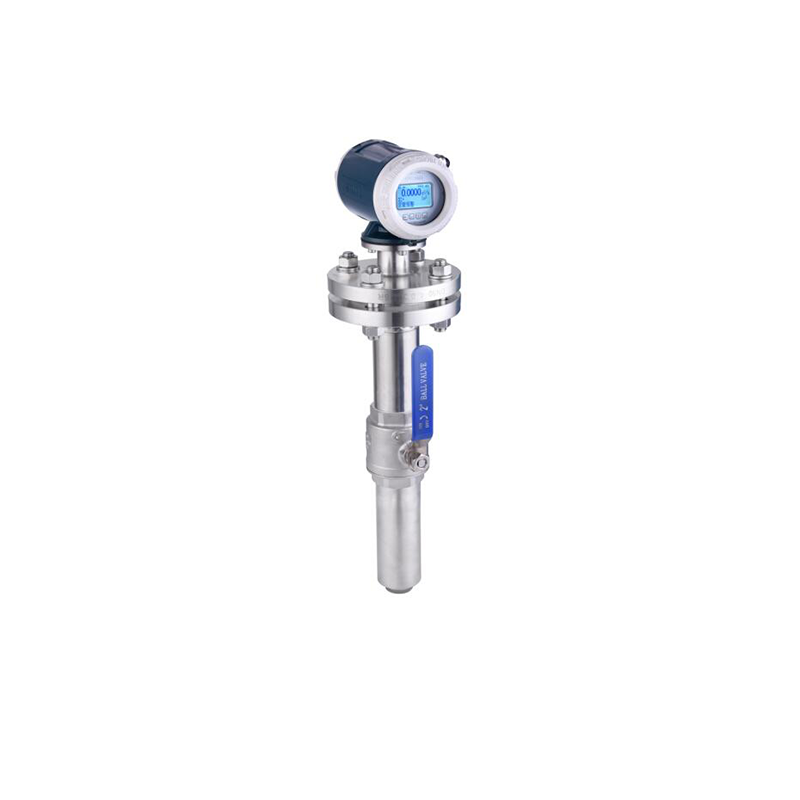

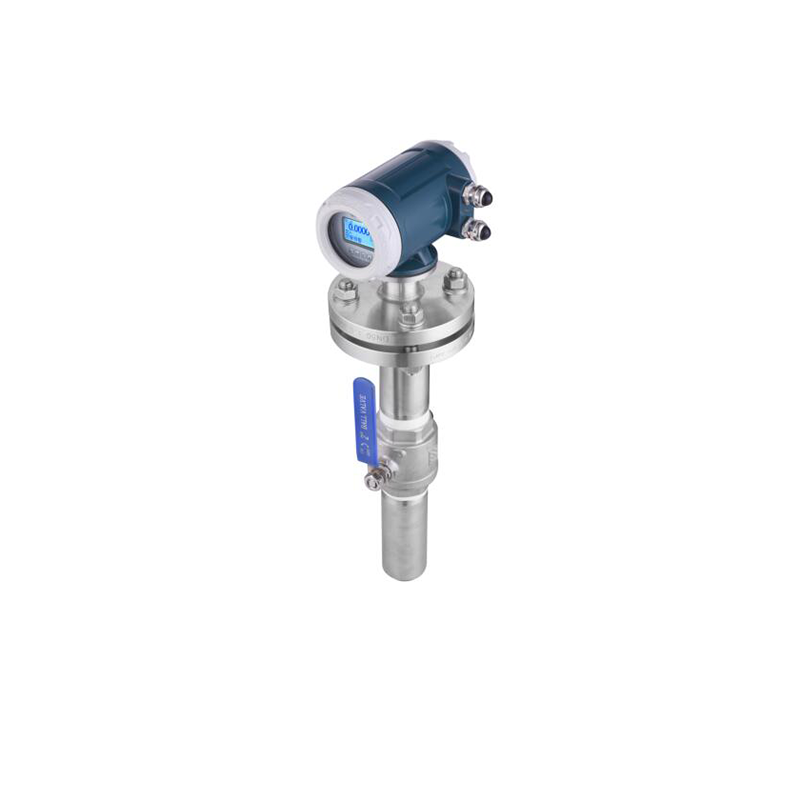

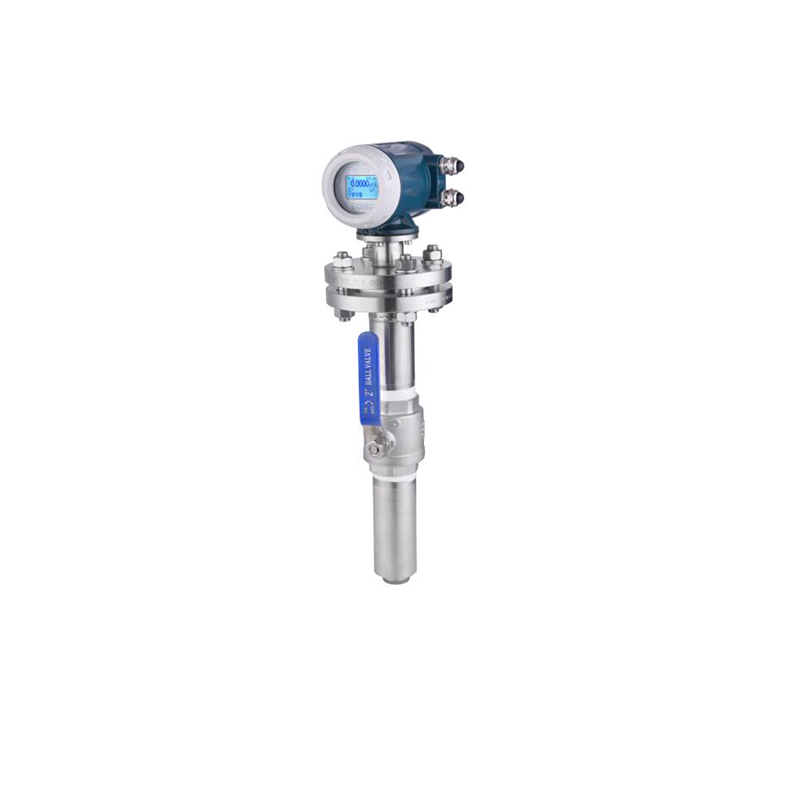

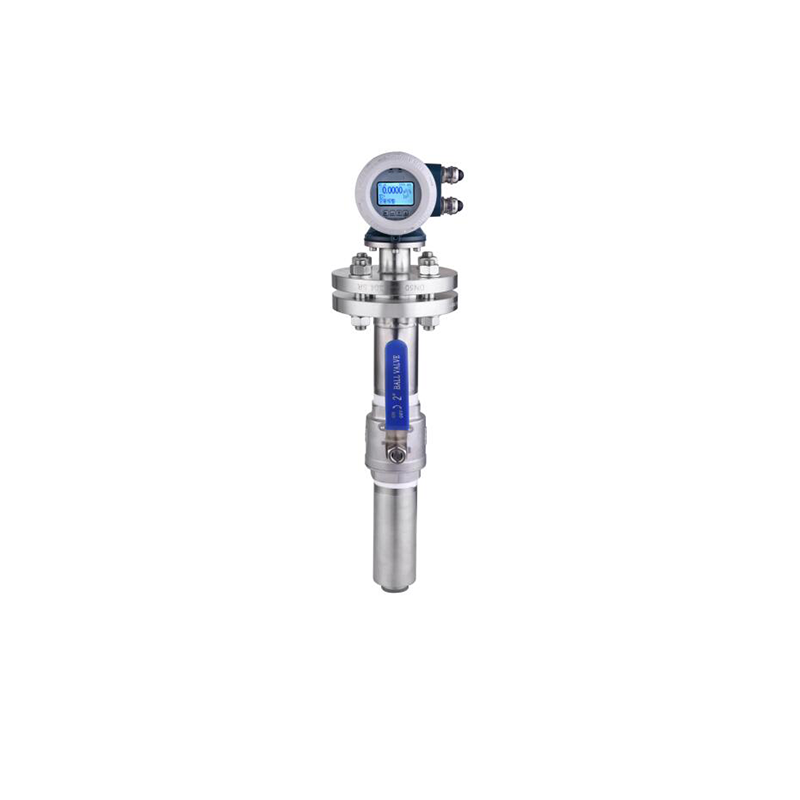

SE14B Entry-level insertion electromagnetic flowmeter

Tổng quan

SE14B là lưu lượng kế điện từ kiểu chèn mức nhập cảnh cho chất lỏng dẫn điện trong đường ống DN100 đến DN1000, độ chính xác cộng trừ 2,0 phần trăm. Đầu dò chèn qua mặt bích hoặc van bi, lắp được trên ống hiện hữu mà không cần cắt đường ống, giảm chi phí và thời gian ngừng trên mạng nước và quy trình cỡ lớn.

Cặp điện cực 316L sau lớp lót PVDF đo vận tốc dòng tại tâm ống; đồng hồ chạy 220 VAC hoặc 24 VDC. Đồng hồ xuất 4-20 mA, tần số và xung cùng Bluetooth để cài đặt tại chỗ, truyền HART hoặc Modbus, dạng liền hoặc tách với bảo vệ IP65, IP67 hoặc IP68.

Ứng dụng

• Nước đô thị: đường nước thô và cấp từ DN100 trở lên
• Nước thải: kênh nước vào, sục khí và xả của nhà máy
• Nước công nghiệp: nước làm mát và vòng tiện ích
• Mạng tưới tiêu: giám sát dòng kênh và ống
• Nước quy trình: vòng phân phối lớn trong nhà máy

Lưu ý chọn mua

1. Kiểm tra độ sâu chèn theo đường kính ống thực tế để cặp điện cực nằm gần tâm dòng cho kết quả đại diện.
2. Độ dẫn chất lỏng tối thiểu 5 uS/cm, nước mềm khoảng 20 uS/cm; giữ nhiệt độ môi chất trong khoảng trừ 25 đến 120 độ C.
3. Với lắp van bi hãy xác nhận lỗ van khớp thân đầu dò và đáp ứng đoạn thẳng 5D trước, 3D sau.

Câu hỏi thường gặp

Vì sao chọn lưu lượng kế chèn thay vì loại đầy ống?

Trên ống từ DN100 trở lên, đầu dò kiểu chèn tiết kiệm hơn nhiều và lắp qua mặt bích hoặc van bi mà không cần cắt ống hay xả đường ống.

Độ chính xác của SE14B là bao nhiêu?

Cộng trừ 2,0 phần trăm với độ lặp 0,66 phần trăm, phù hợp giám sát và cân bằng trên mạng nước lớn thay vì đo đếm thương mại.

SE14B lắp khi ống đang vận hành được không?

Được. Với bộ van bi tùy chọn, đầu dò có thể chèn hoặc rút dưới áp suất qua van, đường ống vẫn hoạt động.

SE14B cung cấp đầu ra nào?

Xuất 4-20 mA, tần số và xung cùng Bluetooth để cấu hình tại chỗ, truyền HART hoặc Modbus để đọc từ xa.
