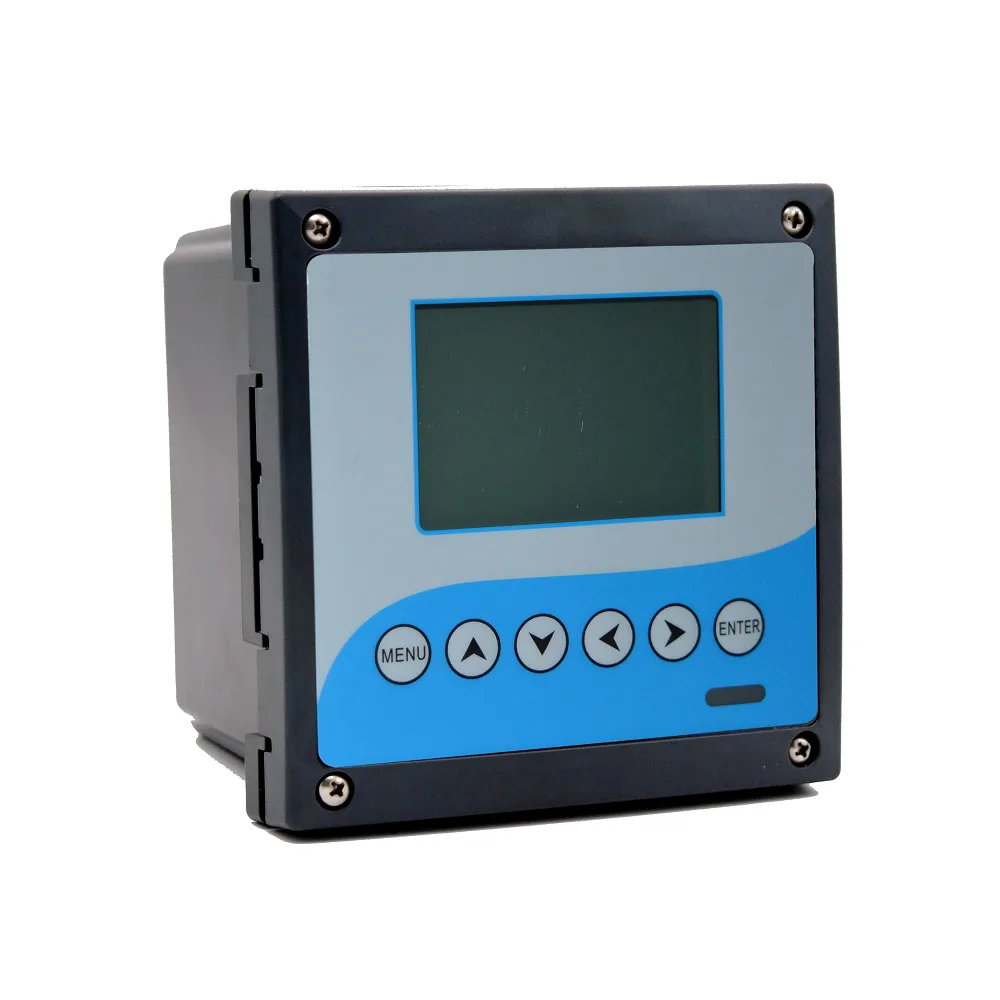

MS6000SG online suspended solids concentration meter

Ikhtisar

MS6000SG adalah meter konsentrasi padatan tersuspensi online untuk proses pengolahan biologis, di mana mengetahui level biomassa di bak lebih penting daripada angka laboratorium. Instrumen mencakup 0–5000 mg/L atau 0–50 g/L, atau rentang diperluas berdasarkan permintaan, dan layar berpindah unit secara otomatis antara mg/L dan g/L sesuai rentang yang dipakai. Pembacaan beresolusi 0,01 mg/L (0,1 g/L) dengan galat dasar ±1,0% dari skala penuh, ditampilkan pada LCD yang jelas.

Transmitter dirancang untuk pemasangan panel: rumah 144 × 144 × 118 mm dengan potongan 138 × 138 mm, satu output 0–20 mA (beban hingga 1,5 kΩ), satu output 4–20 mA (beban di bawah 750 Ω), dan tiga relay berating 3 A pada 240 VAC untuk alarm dan kontrol. Ia berjalan pada 85–265 VAC atau 9–36 VDC tidak lebih dari 3 W dan dinilai untuk lingkungan -10 hingga 60 °C. Tugas umum adalah memantau tangki aerasi dan clarifier sekunder.

Aplikasi

• Tangki aerasi di instalasi lumpur aktif - mengendalikan mixed liquor suspended solids (MLSS)
• Clarifier sekunder - mengamati level padatan dan mendeteksi lumpur naik
• Jalur return activated sludge - mengonfirmasi konsentrasi pengembalian biomassa
• Pengolahan biologis industri - menjaga biomassa dalam rentang selama perubahan beban
• Sequencing batch reactor - melacak padatan melalui siklus operasi
• Pemolesan efluen - alarm jika carry-over padatan tersuspensi naik

Catatan pemilihan

1. Perkirakan kalibrasi lapangan. Angka mg/L diturunkan dari respons sensor, jadi saat komisioning pertama bandingkan dengan sampel grab laboratorium lumpur aktual Anda dan sesuaikan faktor kalibrasi agar cocok dengan lumpur Anda.
2. Jaga jendela sensor tetap bersih. Kotoran pada permukaan pengindera terbaca sebagai padatan naik jauh sebelum instrumen gagal, jadi tambahkan lap sederhana pada rutinitas yang sama dengan pemeriksaan clarifier atau blower.
3. Pahami perpindahan unit otomatis. Layar berpindah antara mg/L dan g/L sesuai rentang, jadi tetapkan ambang alarm untuk rentang yang benar-benar Anda jalankan; jika tidak, ambang yang ditetapkan dalam mg/L mungkin tidak berperilaku seperti yang diharapkan setelah tampilan pindah ke g/L.
4. Konfirmasi wiring loop. Output 0–20 mA menggerakkan beban hingga 1,5 kΩ, output 4–20 mA menggerakkan beban di bawah 750 Ω, dan tiga relay berating 3 A pada 240 VAC (atau 3 A pada 28 VDC) menangani alarm dan kontrol blower atau pompa.

Pertanyaan umum

Untuk apa meter padatan tersuspensi?

Ia melaporkan konsentrasi padatan biologis tersuspensi di air secara berkelanjutan, memungkinkan operator menahan biomassa pada level yang dibutuhkan proses tanpa menunggu hasil laboratorium. Titik tipikal adalah tangki aerasi dan pemantauan clarifier sekunder.

Bagaimana sensor dikalibrasi?

Karena mg/L adalah nilai turunan, sensor dicocokkan dengan lumpur aktual Anda: bandingkan pembacaan dengan hasil padatan tersuspensi laboratorium dari sampel grab titik yang sama dan sesuaikan faktor kalibrasi.

Apa arti dua rentang unit itu?

Instrumen menampilkan 0–5000 mg/L atau 0–50 g/L, berpindah antara mg/L dan g/L otomatis sesuai rentang yang dipakai, dengan resolusi masing-masing 0,01 mg/L dan 0,1 g/L.

Output apa yang disediakannya?

Dua output analog (0–20 mA dan 4–20 mA) untuk koneksi ke PLC atau perekam, plus tiga kontak relay berating 3 A pada 240 VAC untuk alarm padatan tinggi, penahapan blower, atau kontrol pompa.

Di mana biasanya dipasang?

Transmitter dipasang di panel atau dinding memakai rumah 144 × 144 × 118 mm dan potongan 138 × 138 mm; sensor dipasang di bak atau jalur yang dipantau dan dihubungkan kembali ke transmitter.
