SJG3000C Online acid/alkali/salt concentration monitor: NaCl 0-10%

Ikhtisar

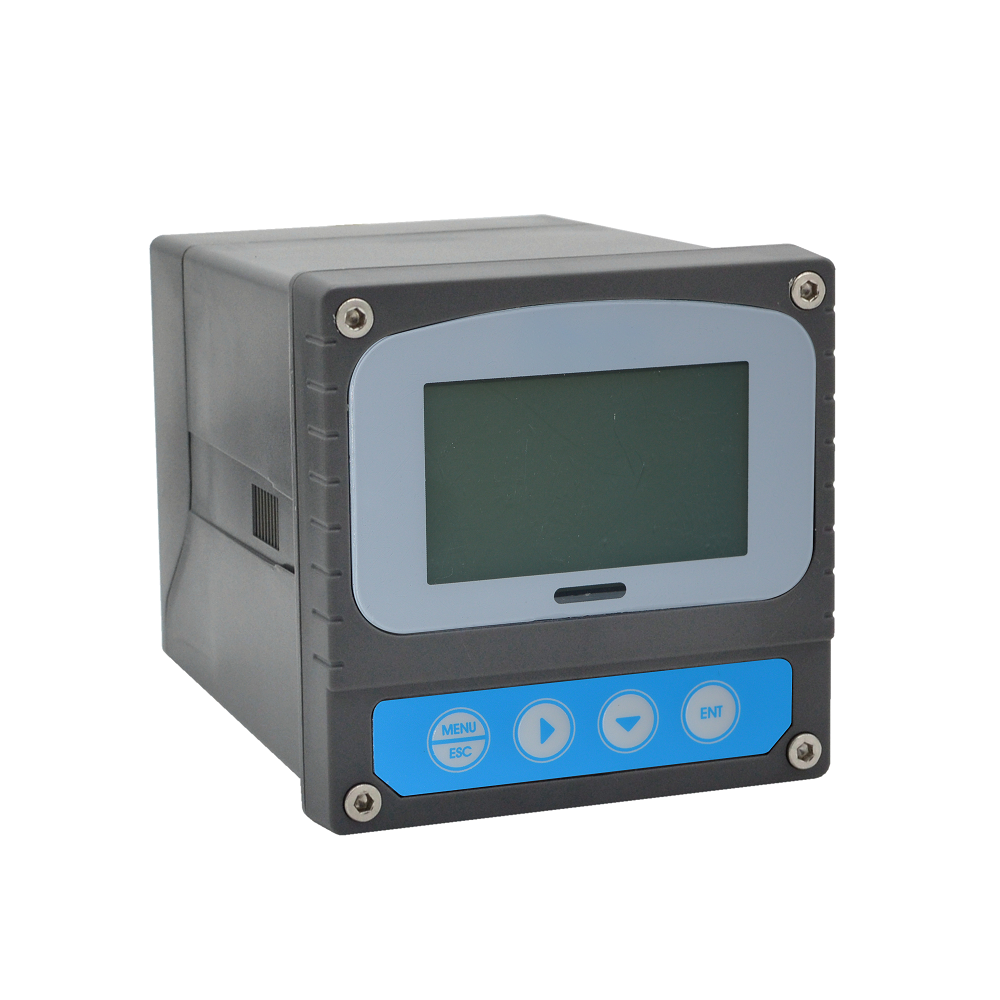

SJG3000C adalah monitor konsentrasi online ringkas 98 × 98 mm yang melaporkan larutan asam, alkali, dan garam encer langsung dalam persen, bukan dalam satuan konduktivitas. Kimia dan rentang ditetapkan oleh konstanta elektroda yang dipasang: NaCl, HCl, NaOH, HNO3, dan H2SO4 dicakup hingga 0–10%, dan CaCl2 hingga 0–22%. Galat dasar ±1,0% dari skala penuh ±1 digit, dan rentang suhu proses 0–80 °C dengan galat suhu ±0,5 °C.

Instrumen dibangun di sekitar sel konduktivitas kontak dengan kompensasi suhu otomatis yang mengacu ke 25 °C. Ia membawa satu output analog dapat dipilih sebagai 0–10 mA (beban hingga 1,5 kΩ), 4–20 mA, atau 20–4 mA (beban di bawah 750 Ω), dua relay berating 3 A pada 240 VAC, dan berjalan pada 85–265 VAC atau 9–36 VDC tidak lebih dari 3 W. Pada 98 × 98 × 130 mm dan 0,6 kg dengan potongan 93 × 93 mm, ia muat di skid dosis dan bilas dari pembangkit listrik hingga jalur farmasi.

Aplikasi

• Gelung pembersihan CIP di pabrik makanan dan minuman - memverifikasi kekuatan deterjen kaustik dan asam
• Jalur bilas dan pengawetan - mengendalikan kekuatan bak HCl atau H2SO4 encer
• Skid dosis kimia - mengonfirmasi konsentrasi larutan NaOH sebelum injeksi
• Persiapan brine dan garam - memantau konsentrasi NaCl di tangki make-up
• Netralisasi air limbah - memeriksa kekuatan reagen di stasiun dosis
• Pembangkit listrik dan pabrik proses - melacak konsentrasi kimia encer di barisan pengolahan

Catatan pemilihan

1. Pilih kimia dan rentang saat memesan. Konstanta elektroda menetapkan kimia dan jendela mana yang berlaku untuk pembacaan persen; kurva untuk satu kimia tidak membaca kimia lain dengan benar.
2. Hormati jendela suhu. Model ini mengukur larutan encer dari 0 hingga 80 °C; untuk layanan asam panas atau pekat di atas nilai ini, penganalisis induktif seperti CON6512 adalah pilihan yang tepat.
3. Rencanakan verifikasi lapangan. Pembacaan persen diturunkan dari konduktivitas, jadi saat komisioning bandingkan dengan titrasi laboratorium atau cek densitas larutan yang sama dan konfirmasi kecocokannya.
4. Periksa anggaran relay dan output. Dua relay berating 3 A pada 240 VAC menangani satu alarm dan satu loop kontrol, dan output analog dapat dipilih sebagai 0–10 mA (hingga 1,5 kΩ) atau 4–20 dan 20–4 mA (di bawah 750 Ω).

Pertanyaan umum

Apakah benar-benar membaca konsentrasi persen?

Ya, dalam tabel kimia yang didukung: NaCl, HCl, NaOH, HNO3, dan H2SO4 hingga 0–10%, serta CaCl2 hingga 0–22%. Nilai diturunkan dari pengukuran konduktivitas menggunakan konversi untuk kimia dan rentang terpilih.

Kimia apa yang bisa diukurnya?

Larutan encer NaCl, HCl, NaOH, HNO3, H2SO4 (masing-masing 0–10%) dan CaCl2 (0–22%). Konfirmasi kimia persis dan rentang yang diharapkan saat memesan agar konstanta dan kurva elektroda yang benar disuplai.

Berapa suhu aliran prosesnya?

Rentang suhu proses 0–80 °C, dengan kompensasi suhu otomatis mengacu ke 25 °C. Aliran lebih panas atau lebih pekat memerlukan penganalisis tipe induktif.

Bagaimana pemasangannya?

Instrumen adalah monitor panel 98 × 98 × 130 mm yang memerlukan potongan 93 × 93 mm, berat 0,6 kg. Elektroda konduktivitas dipasang di jalur atau tangki dan dihubungkan ke monitor.

Apa yang dikendalikan konfigurasi dua relay?

Dua kontak relay berating 3 A pada 240 VAC tersedia, biasanya untuk alarm konsentrasi dan pompa dosis atau resirkulasi; proses yang memerlukan lebih banyak output membutuhkan relay eksternal atau transmitter yang lebih besar.
