| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.7% (rated stroke) |
| Expected Service Life | 3 million cycles leak-free (test medium: pure water; 1 count per rated stroke) |
| Specifications | 3 ml | 8 ml |
| Back Pressure | 1.5 MPa | 0.89 MPa |
| Max Speed | 600 rpm | 300 rpm |
| Rated Stroke (Control Steps) | 18 mm | 19.2 mm (3600 steps | 3840 steps) |
| Rated Stroke Runtime | 1.8-1080s | 3.84-1152s |
| Control Resolution (Min. Sample) | 0.005 mm (0.833 ul | 2.083 ul) |
| Linear Speed | 0.017-10 mm/s | 0.017-5 mm/s |
| Drive Structure | Trapezoidal lead screw (1 mm lead) |
| Wetted Material | Borosilicate glass, PTFE, PVDF, FFKM (seal) |
| Max Fluid Path Pressure (Reference) | Positive 0~0.5 MPa; negative 0~0.06 MPa (hold time subject to test) |
| Communication Rate | 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Tubing Interface | 1/4-28UNF internal thread |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 0.45 kg | 0.49 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

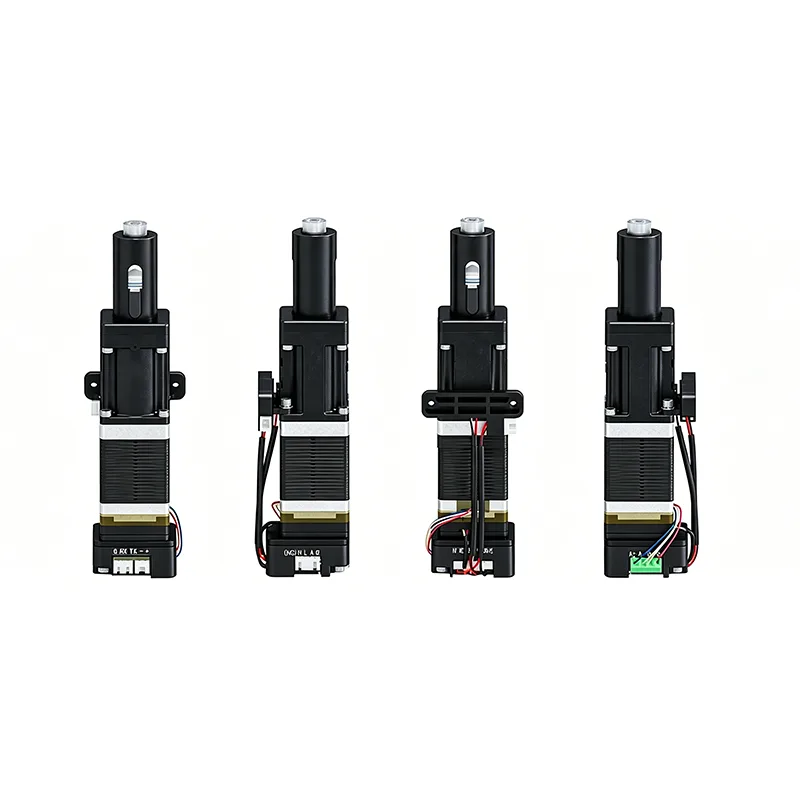

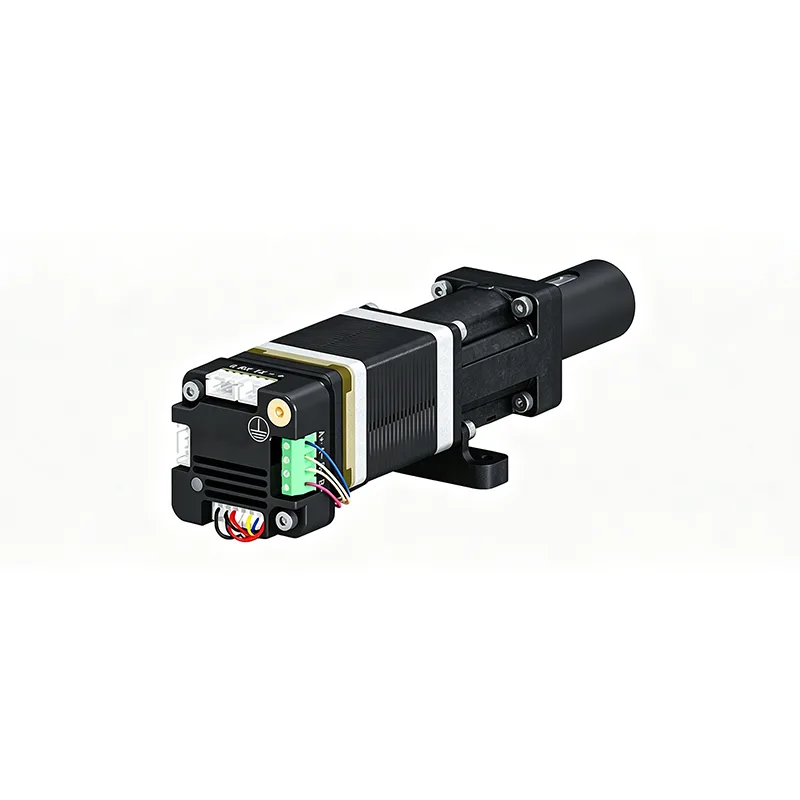

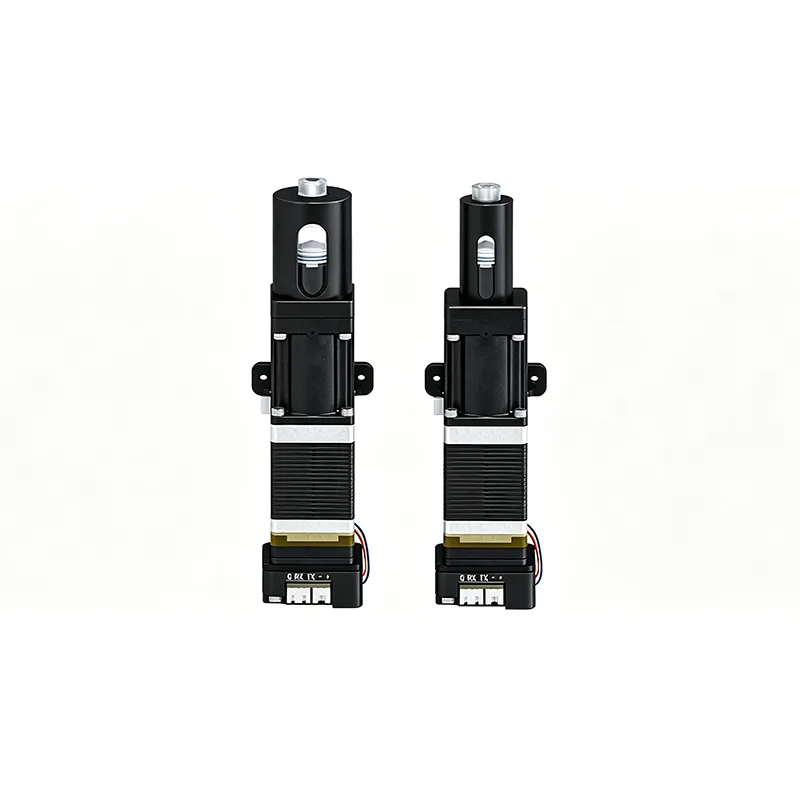

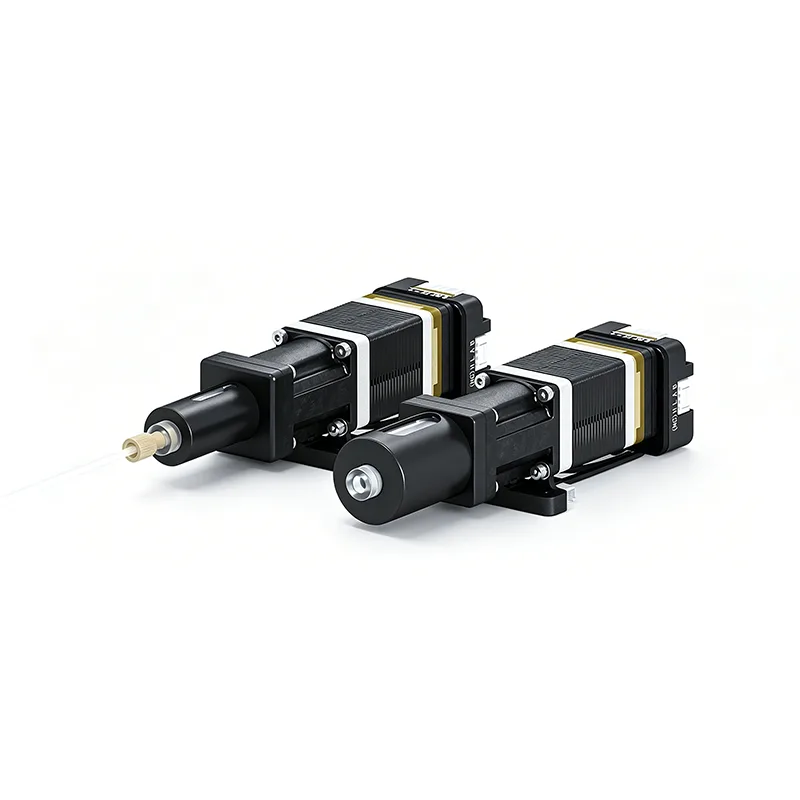

SY-09 adalah pompa suntik vertikal yang direkayasa untuk aplikasi yang membutuhkan toleransi tekanan balik tinggi, mencapai hingga 1.5 MPa pada versi 3 ml. Tata letak vertikal dan penggerak sekrup presisi menjadikannya cocok untuk injeksi stereotaksik, mikroinjeksi sel dan embrio, serta pengisian chip mikrofluida.
Dua format jarum suntik ditawarkan: 3 ml dan 8 ml, dengan tekanan balik maksimum 1.5 MPa dan 0.89 MPa masing-masing, kecepatan tertinggi 600 rpm dan 300 rpm, dan berat 0.45 kg dan 0.49 kg. Masing-masing berjalan atas langkah nominal 18 mm (3600 step) atau 19.2 mm (3840 step) pada resolusi 0.005 mm, sekitar 0.833 ul atau 2.083 ul per step, dengan kecepatan linear hingga 10 mm/s pada versi 3 ml. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.7%; bagian basah adalah kaca borosilikat, PTFE, PVDF dan segel FFKM; penggerak dinilai 3 juta siklus bebas bocor.
Berapa tekanan balik yang dapat ditangani SY-09?
Versi 3 ml menangani hingga 1.5 MPa, sementara versi 8 ml dinilai 0.89 MPa.
Format jarum suntik apa yang tersedia?
Mendukung jarum suntik 3 ml dan 8 ml, dengan kecepatan tertinggi 600 rpm dan 300 rpm masing-masing.
Seberapa akurat?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.7% pada langkah nominal.
Terutama digunakan untuk apa?
Cocok untuk injeksi stereotaksik, mikroinjeksi sel dan embrio, serta pengisian chip mikrofluida.
