| Measuring Medium | Conductive liquid |
|---|---|
| Accuracy | ±0.5% |
| Repeatability | 0.16% |
| Fluid Temperature | (-25~180) °C |
| Conductivity | ≥5uS/cm (softened water needs ≥20uS/cm) |
| Nominal Diameter Range | (10~300)mm |
| Working Pressure | 1.0MPa/1.6MPa/2.5MPa/4.0MPa/Class150/Class300/others |
| Flow Velocity Range | (0.5~10) m/s |
| Flow Direction | Forward / reverse |
| Electrode Material | 316L/Hastelloy B/Hastelloy C |
| Lining Material | Neoprene/PTFE/F46 |
| Electrode Type | Standard electrode |
| Number of Electrodes | Four electrodes |
| Measuring Tube Material | 304 stainless steel |
| Flange Connection Material | Carbon steel / stainless steel |
| Mounting Type | Flange |
| Protection Rating | IP65/IP67/IP68 |
| Power Supply | 24VDC |
| Signal Output | (4~20) mA / Bluetooth |
| Communication | HART/Modbus |
| Electrical Connection | 1/2-14NPT, M20×1.5 |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated type |
| Straight Pipe Run Requirement | 5D upstream, 3D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

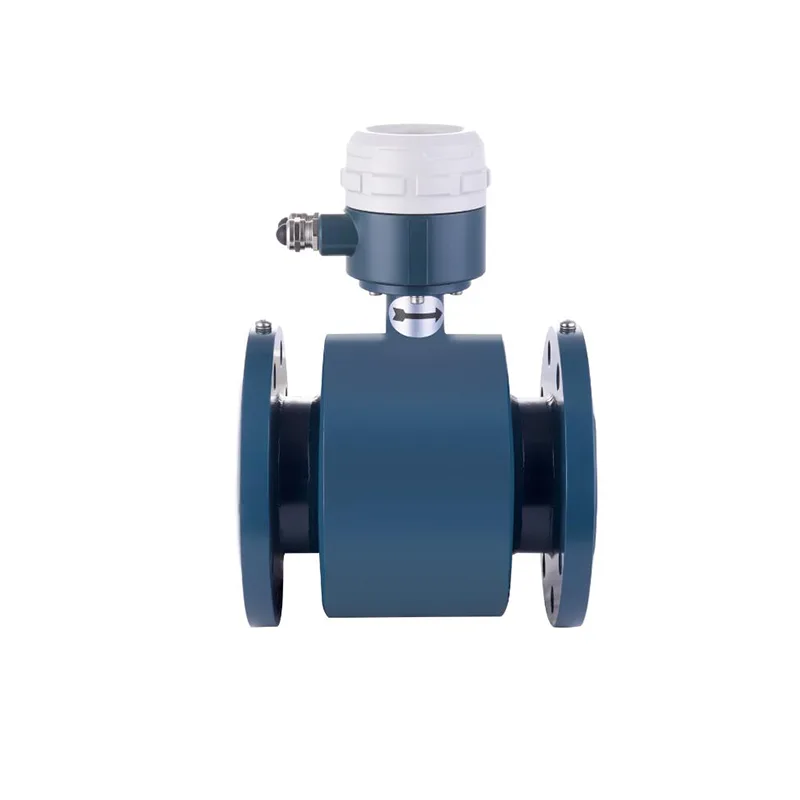

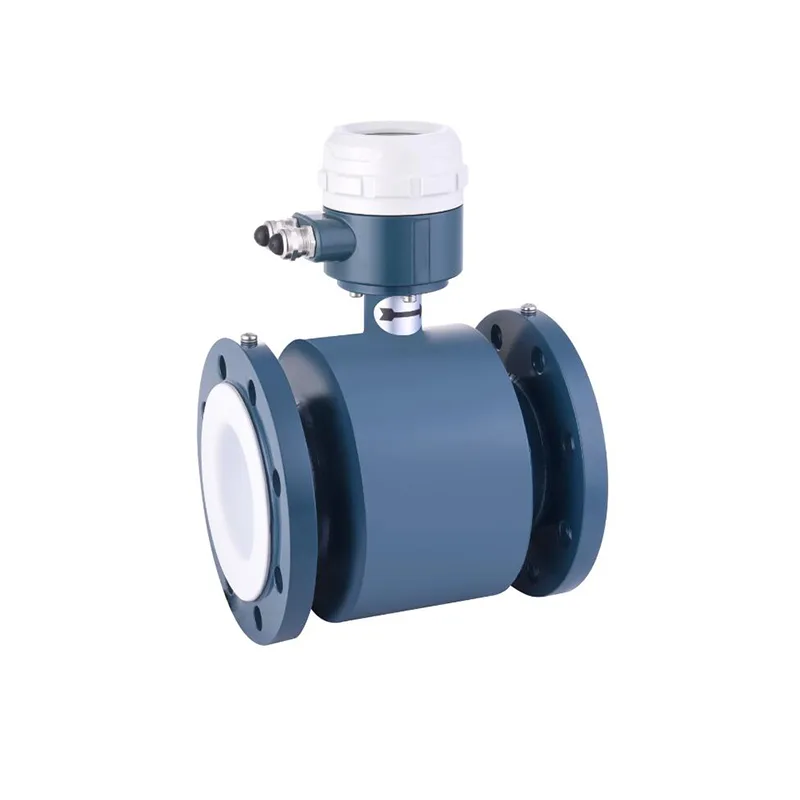

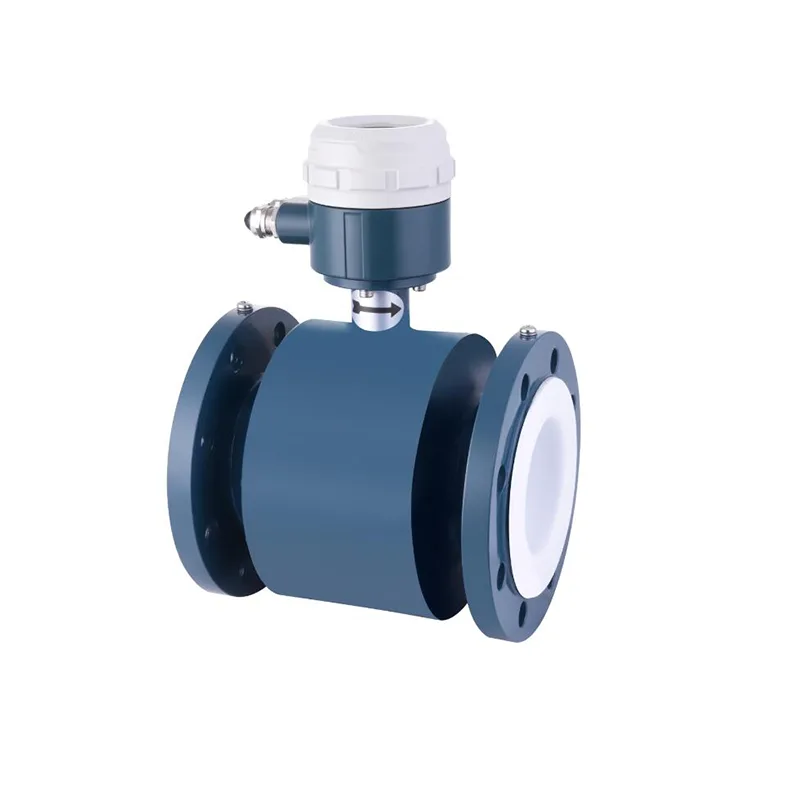

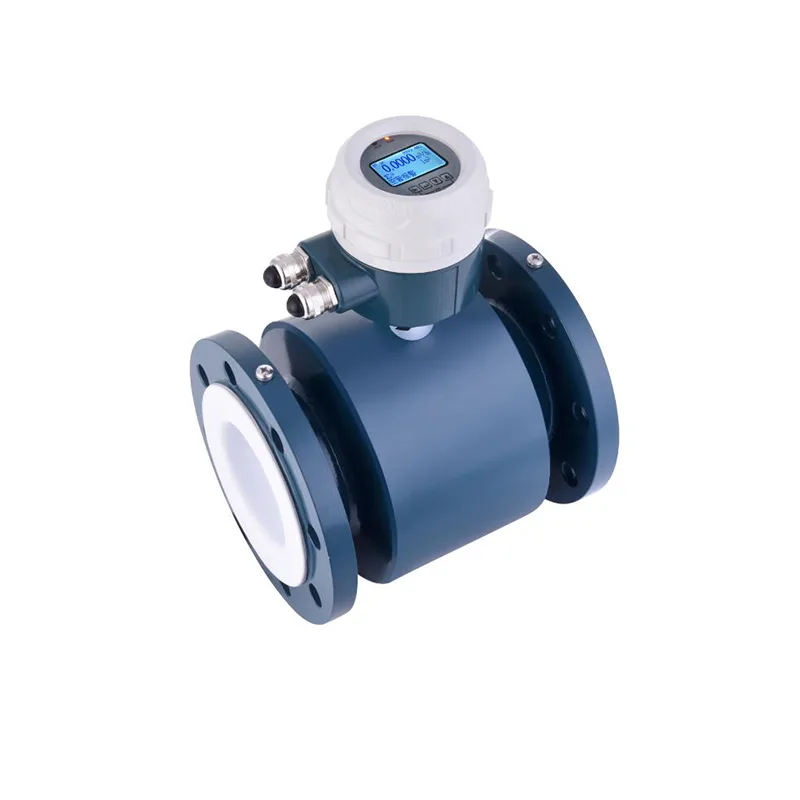

The SE10A is an electromagnetic flowmeter, which means there are no moving parts in the flow path. It works on Faraday's law: a conductive liquid moving through a magnetic field generates a voltage proportional to its velocity. With nothing to wear or foul in the line, the pressure loss is essentially that of a straight length of pipe.
The trade-off is that the liquid has to be conductive — at least 5 uS/cm, and at least 20 uS/cm for softened water. Oils, most solvents and ultrapure water cannot be measured on this principle at all. The body is integrated, so the converter sits on the sensor rather than on a remote mount, and it runs from a 24 VDC supply.
Can it measure reverse flow?
Yes. The meter measures forward and reverse flow and can total them separately.
What pressure ratings are available?
1.0, 1.6, 2.5 and 4.0 MPa, plus Class 150 and Class 300 flange ratings.
Is there an explosion-proof version?
Yes — flameproof construction is offered alongside the standard non-explosion-proof version. It has to be specified at the time of order.
How accurate is it?
±0.5% of reading with 0.16% repeatability, across a fluid temperature range of −25 to 180 °C.
Does it need straight pipe runs?
Yes — 5 diameters upstream and 3 diameters downstream from the nearest disturbance such as an elbow, valve or pump.
SE10A 是一台电磁流量计，意味着流道内没有任何活动部件。它依据法拉第电磁感应定律工作：导电流体在磁场中流动时，会产生与流速成正比的电压。由于管路中没有会磨损或被污堵的部件，压力损失基本等同于一段直管。
代价是被测液体必须导电——电导率不低于 5 uS/cm，软化水则不低于 20 uS/cm。油类、多数溶剂和超纯水完全无法用这一原理测量。仪表为一体式结构，转换器装在传感器上而非分体安装，由 24 VDC 供电。
能测反向流吗？
可以。仪表可测量正向和反向流量，并分别累计。
有哪些压力等级？
1.0、1.6、2.5 和 4.0 MPa，另有 Class 150 和 Class 300 法兰等级。
有防爆型号吗？
有——除标准的非防爆型外，也提供隔爆型结构。需要在下单时指定。
精度是多少？
读数的 ±0.5%，重复性 0.16%，适用流体温度范围 −25 至 180 °C。
需要直管段吗？
需要——从最近的扰动源（弯头、阀门或泵）算起，上游 5 倍管径、下游 3 倍管径。
SE10A adalah flowmeter elektromagnetik, yang berarti tidak ada bagian bergerak di jalur aliran. Ia bekerja berdasarkan hukum Faraday: cairan konduktif yang bergerak melalui medan magnet menghasilkan tegangan yang sebanding dengan kecepatannya. Karena tidak ada yang aus atau tersumbat di dalam pipa, kehilangan tekanannya pada dasarnya sama dengan pipa lurus.
Konsekuensinya, cairan harus konduktif — minimal 5 uS/cm, dan minimal 20 uS/cm untuk air lunak. Minyak, sebagian besar pelarut, dan air ultramurni sama sekali tidak dapat diukur dengan prinsip ini. Bodinya terintegrasi, sehingga konverter berada pada sensor, bukan terpasang terpisah, dan dialiri suplai 24 VDC.
Dapatkah mengukur aliran balik?
Ya. Meter mengukur aliran maju dan mundur serta dapat menjumlahkannya secara terpisah.
Rating tekanan apa saja yang tersedia?
1,0; 1,6; 2,5; dan 4,0 MPa, ditambah rating flange Class 150 dan Class 300.
Apakah ada versi tahan ledakan?
Ada — konstruksi flameproof ditawarkan bersama versi standar yang tidak tahan ledakan. Hal ini harus ditentukan pada saat pemesanan.
Seberapa akurat alat ini?
±0,5% dari pembacaan dengan repetabilitas 0,16%, pada rentang suhu fluida −25 hingga 180 °C.
Apakah memerlukan pipa lurus?
Ya — 5 diameter di hulu dan 3 diameter di hilir dari gangguan terdekat seperti elbow, katup, atau pompa.
SE10A là đồng hồ đo lưu lượng điện từ, nghĩa là không có bộ phận chuyển động nào trong đường dòng chảy. Nó hoạt động theo định luật Faraday: một chất lỏng dẫn điện chuyển động trong từ trường sẽ sinh ra điện áp tỷ lệ với vận tốc của nó. Vì không có gì bị mài mòn hay bám bẩn trong đường ống, tổn thất áp suất về cơ bản tương đương với một đoạn ống thẳng.
Đánh đổi ở đây là chất lỏng phải dẫn điện — tối thiểu 5 uS/cm, và tối thiểu 20 uS/cm đối với nước đã làm mềm. Dầu, hầu hết dung môi và nước siêu tinh khiết hoàn toàn không đo được theo nguyên lý này. Thân máy dạng liền khối, nên bộ chuyển đổi nằm trên cảm biến thay vì lắp rời, và nguồn cấp là 24 VDC.
Có đo được dòng chảy ngược không?
Có. Thiết bị đo được dòng chảy thuận và nghịch, đồng thời có thể tổng cộng riêng biệt.
Có những cấp áp suất nào?
1,0; 1,6; 2,5 và 4,0 MPa, cùng các cấp mặt bích Class 150 và Class 300.
Có phiên bản chống nổ không?
Có — ngoài phiên bản tiêu chuẩn không chống nổ, còn có kết cấu phòng nổ. Cần xác định ngay khi đặt hàng.
Độ chính xác là bao nhiêu?
±0,5% giá trị đọc với độ lặp lại 0,16%, trong dải nhiệt độ chất lỏng từ −25 đến 180 °C.
Có cần đoạn ống thẳng không?
Có — 5 lần đường kính phía thượng lưu và 3 lần đường kính phía hạ lưu tính từ điểm gây nhiễu gần nhất như cút, van hoặc bơm.
SE10A เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า ซึ่งหมายความว่าไม่มีชิ้นส่วนที่เคลื่อนที่ในทางเดินของไหล ออกฤทธิ์ตามกฎของฟาราเดย์ ของเหลวที่นำไฟฟ้าได้เคลื่อนที่ผ่านสนามแม่เหล็กจะเกิดแรงดันไฟฟ้าตามสัดส่วนความเร็ว เนื่องจากไม่มีสิ่งใดสึกหรอหรืออุดตันในท่อ การสูญเสียความดันจึงแทบเท่ากับท่อตรงธรรมดา
ข้อแลกเปลี่ยนคือของเหลวต้องนำไฟฟ้าได้ อย่างน้อย 5 uS/cm และอย่างน้อย 20 uS/cm สำหรับน้ำอ่อน น้ำมัน ตัวทำละลายส่วนใหญ่ และน้ำบริสุทธิ์พิเศษไม่สามารถวัดด้วยหลักการนี้ได้เลย ตัวเครื่องเป็นแบบรวม ดังนั้นตัวแปลงสัญญาณจึงอยู่บนเซนเซอร์ ไม่ใช่ติดตั้งแยก และใช้แหล่งจ่ายไฟ 24 VDC
วัดการไหลย้อนกลับได้หรือไม่
ได้ เครื่องวัดการไหลไปข้างหน้าและย้อนกลับได้ และสามารถรวมยอดแยกกันได้
มีระดับความดันอะไรบ้าง
1.0, 1.6, 2.5 และ 4.0 MPa รวมถึงระดับหน้าแปลน Class 150 และ Class 300
มีรุ่นป้องกันการระเบิดหรือไม่
มี — มีโครงสร้างแบบ flameproof นอกเหนือจากรุ่นมาตรฐานที่ไม่ป้องกันการระเบิด ต้องระบุในขณะสั่งซื้อ
ความแม่นยำเป็นเท่าใด
±0.5% ของค่าที่อ่าน โดยมีความสามารถในการทำซ้ำ 0.16% ในช่วงอุณหภูมิของเหลว −25 ถึง 180 °C
ต้องการท่อตรงหรือไม่
ต้องการ — 5 เท่าของเส้นผ่านศูนย์กลางทางต้นน้ำ และ 3 เท่าทางปลายน้ำ นับจากจุดรบกวนที่ใกล้ที่สุด เช่น ข้อศอก วาล์ว หรือปั๊ม
SE10A ialah flowmeter elektromagnetik, yang bermaksud tiada bahagian bergerak dalam laluan aliran. Ia beroperasi berdasarkan hukum Faraday: cecair konduktif yang bergerak melalui medan magnet menghasilkan voltan yang berkadar dengan halajunya. Dengan tiada apa yang haus atau tersumbat dalam talian, kehilangan tekanan pada asasnya sama dengan sepanjang paip lurus.
Pertukarannya ialah cecair mestilah konduktif — sekurang-kurangnya 5 uS/cm, dan sekurang-kurangnya 20 uS/cm untuk air lembut. Minyak, kebanyakan pelarut, dan air ultratulin tidak dapat diukur dengan prinsip ini langsung. Badannya bersepadu, jadi penukar berada pada sensor dan bukannya dipasang berasingan, dan ia berjalan daripada bekalan 24 VDC.
Bolehkah ia mengukur aliran songsang?
Ya. Meter mengukur aliran hadapan dan songsang serta boleh menjumlahkannya secara berasingan.
Apakah kadar tekanan yang tersedia?
1.0, 1.6, 2.5 dan 4.0 MPa, serta kadar bebibir Class 150 dan Class 300.
Adakah versi kalis letupan?
Ada — pembinaan kalis api ditawarkan bersama versi standard yang tidak kalis letupan. Ia perlu dinyatakan semasa membuat pesanan.
Sejauh mana ketepatannya?
±0.5% daripada bacaan dengan kebolehulangan 0.16%, merentasi julat suhu bendalir −25 hingga 180 °C.
Adakah ia memerlukan paip lurus?
Ya — 5 diameter di hulu dan 3 diameter di hilir daripada gangguan terdekat seperti siku, injap atau pam.
Ang SE10A ay isang electromagnetic flowmeter, na nangangahulugang walang gumagalaw na parte sa daanan ng daloy. Gumagana ito sa batas ni Faraday: ang conductive na likido na dumadaloy sa magnetic field ay gumagawa ng boltahe na proporsyonal sa bilis nito. Dahil walang napupudpod o nababarahan sa linya, ang pressure loss ay halos kapareho lang ng isang tuwid na tubo.
Ang kapalit nito ay kailangang conductive ang likido — hindi bababa sa 5 uS/cm, at hindi bababa sa 20 uS/cm para sa softened water. Ang mga langis, karamihan sa solvents, at ultrapure water ay hindi talaga masusukat gamit ang prinsipyong ito. Ang katawan ay integrated, kaya ang converter ay nasa sensor mismo sa halip na hiwalay na mount, at pinapatakbo ito ng 24 VDC supply.
Kaya ba nitong sukatin ang reverse flow?
Oo. Sinusukat ng meter ang forward at reverse flow at pwedeng i-total nang hiwalay.
Anong mga pressure rating ang available?
1.0, 1.6, 2.5, at 4.0 MPa, plus Class 150 at Class 300 flange ratings.
May explosion-proof na bersyon ba?
Oo — may flameproof construction na inaalok kasama ng standard na non-explosion-proof na bersyon. Kailangan itong itakda sa oras ng pag-order.
Gaano ito ka-accurate?
±0.5% ng reading na may 0.16% na repeatability, sa fluid temperature range na −25 hanggang 180 °C.
Kailangan ba nito ng tuwid na tubo?
Oo — 5 diameter sa upstream at 3 diameter sa downstream mula sa pinakamalapit na disturbance tulad ng elbow, valve, o pump.
