| Measuring Medium | Conductive liquid |
|---|---|
| Accuracy | ±1.5% |
| Repeatability | 0.5% |
| Fluid Temperature | (-40 ~120) °C |
| Conductivity | ≥5uS/cm (softened water needs ≥20uS/cm) |
| Nominal Diameter Range | (200 ~4000)mm |
| Working Pressure | 1.6MPa |
| Flow Velocity Range | (0.5~6)m/s |
| Flow Direction | Forward / reverse |
| Electrode Material | 316L/Hastelloy C |
| Lining Material | PTFE |
| Electrode Type | Standard electrode/scraper electrode |
| Number of Electrodes | Two electrodes |
| Measuring Tube Material | 304 stainless steel (insertion rod) |
| Flange Connection Material | Stainless steel |
| Mounting Type | Flange mounting/online insertion-removal |
| Protection Rating | IP65/IP67/IP68 |
| Power Supply | 220VAC / 24VDC / Lithium battery powered |
| Signal Output | (4~20) mA/frequency/pulse |
| Communication | HART/Modbus/Profibus |
| Electrical Connection | 1/2-14NPT, M20×1.5 |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated / split type |
| Straight Pipe Run Requirement | 5D upstream, 3D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

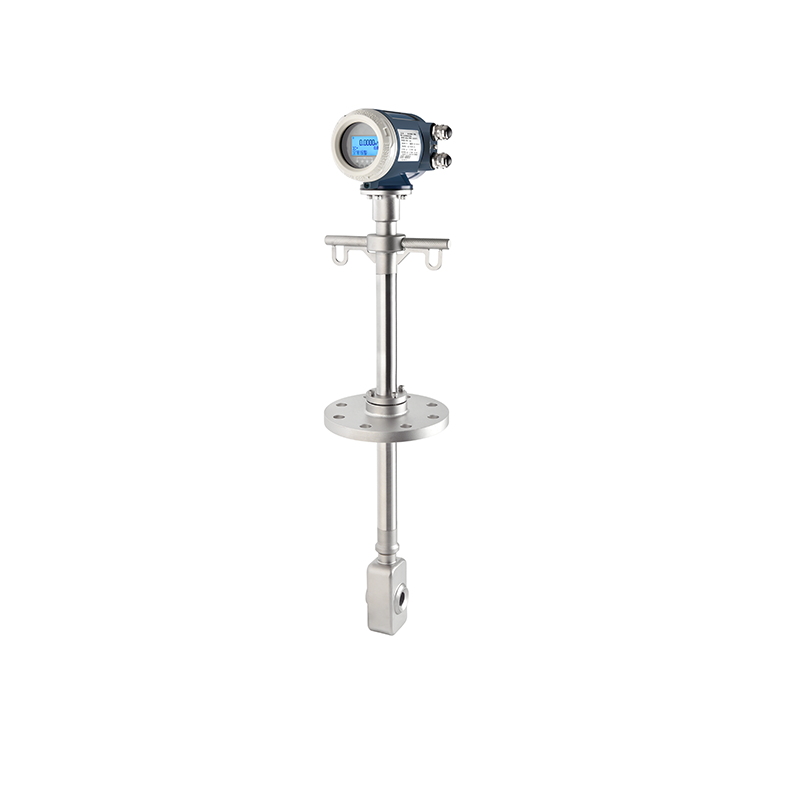

The SE15 is an insertion electromagnetic flowmeter for conductive liquids in large pipes from DN200 to DN4000, with accuracy of plus/minus 1.5 percent. A flange-mounted or online insertion-removal probe reaches the flow centre of big mains, so the meter delivers reliable flow data without the cost of a full-bore sensor on very large lines.
Options include scraper electrodes that clear fouling in the field, a PTFE liner for chemical resistance, and lithium-battery power where no mains supply exists. The meter outputs 4-20 mA, frequency and pulse, communicates via HART, Modbus or Profibus, and is offered in integrated or split form with IP65, IP67 or IP68 protection.
Why choose an insertion meter for large pipes?
A full-bore electromagnetic meter on DN4000 pipe is extremely costly to build and install; an insertion probe through a flange or isolation valve gives representative flow data at a fraction of the cost.
What accuracy can I expect?
Plus/minus 1.5 percent with repeatability of 0.5 percent, which is tighter than typical insertion meters and suits monitoring and balance duties on big mains.
What are scraper electrodes for?
They let you clear fouling or deposits from the electrode tips without removing the probe from the line, which keeps long-term readings stable on dirty water.
Can the SE15 run without external power?
Yes, a lithium-battery powered version is available for remote sites, and the split transmitter option helps when the probe location is hard to access.
SE15 是插入式电磁流量计，面向 DN200 至 DN4000 大口径管道中的导电液体，精度 ±1.5%。法兰安装或在线插拔式探头可伸入大型干管中心测流，在超大管线上以远低于全管径传感器的成本获得可靠流量数据。
可选刮刀电极以便现场清理结垢，PTFE 衬里提供耐化学性，锂电池供电适合无市电场合。支持 4-20mA、频率与脉冲输出，通过 HART、Modbus 或 Profibus 通信，可选一体式或分体式，防护等级 IP65/IP67/IP68。
大口径管道为何选插入式？
DN4000 全管径电磁流量计的制造与安装成本极高；经法兰或隔离阀插入的探头以极低代价即可获得代表性流量数据。
精度能达到多少？
±1.5%，重复性 0.5%，优于常见插入式仪表，满足大型干管的监测与平衡计量需求。
刮刀电极有什么作用？
可在不取出探头的情况下清理电极尖端的污垢或沉积物，使脏水工况下的长期读数保持稳定。
SE15 能在无外电场合运行吗？
可以。锂电池供电版本适用于偏远现场；探头位置难以接近时可选手分体式变送器。
SE15 adalah flowmeter elektromagnetik jenis insertion untuk cairan konduktif di pipa besar DN200 hingga DN4000, dengan akurasi plus/minus 1,5 persen. Probe yang dipasang flange atau online insertion-removal menjangkau pusat aliran pipa utama besar, memberi data aliran andal tanpa biaya sensor full-bore pada jalur sangat besar.
Opsi termasuk elektroda scraper untuk membersihkan fouling di lapangan, liner PTFE untuk ketahanan kimia, dan daya baterai lithium jika tidak ada suplai listrik. Meter mengeluarkan 4-20 mA, frekuensi dan pulsa, berkomunikasi via HART, Modbus atau Profibus, tersedia bentuk terintegrasi atau terpisah dengan proteksi IP65, IP67 atau IP68.
Mengapa pilih meter insertion untuk pipa besar?
Meter elektromagnetik full-bore pada pipa DN4000 sangat mahal untuk dibuat dan dipasang; probe insertion melalui flange atau katup isolasi memberi data aliran representatif dengan biaya jauh lebih rendah.
Akurasi apa yang bisa diharapkan?
Plus/minus 1,5 persen dengan repeatability 0,5 persen, lebih rapat daripada meter insertion umum dan cocok untuk pemantauan serta balancing di pipa utama besar.
Untuk apa elektroda scraper?
Membersihkan fouling atau endapan dari ujung elektroda tanpa melepas probe dari jalur, menjaga pembacaan jangka panjang stabil pada air kotor.
Bisakah SE15 berjalan tanpa daya eksternal?
Ya, versi bertenaga baterai lithium tersedia untuk lokasi terpencil, dan opsi transmitter terpisah membantu bila posisi probe sulit diakses.
SE15 là lưu lượng kế điện từ kiểu chèn cho chất lỏng dẫn điện trong ống lớn DN200 đến DN4000, độ chính xác cộng trừ 1,5 phần trăm. Đầu dò lắp mặt bích hoặc chèn-rút trực tuyến vươn tới tâm dòng của ống chính lớn, cung cấp dữ liệu dòng tin cậy mà không tốn chi phí cảm biến đầy ống trên tuyến rất lớn.
Tùy chọn gồm điện cực cạo để xử lý bám bẩn tại hiện trường, lớp lót PTFE chống hóa chất và nguồn pin lithium khi không có điện lưới. Đồng hồ xuất 4-20 mA, tần số và xung, truyền HART, Modbus hoặc Profibus, dạng liền hoặc tách với bảo vệ IP65, IP67 hoặc IP68.
Vì sao chọn meter chèn cho ống lớn?
Lưu lượng kế điện từ đầy ống trên ống DN4000 rất đắt để chế tạo và lắp; đầu dò chèn qua mặt bích hoặc van cô lập cho dữ liệu dòng đại diện với chi phí thấp hơn nhiều.
Độ chính xác kỳ vọng là bao nhiêu?
Cộng trừ 1,5 phần trăm với độ lặp 0,5 phần trăm, chặt hơn meter chèn thông thường và phù hợp giám sát cùng cân bằng trên ống chính lớn.
Điện cực cạo để làm gì?
Làm sạch bám bẩn hoặc cặn khỏi đầu điện cực mà không cần tháo đầu dò khỏi tuyến, giữ chỉ số dài hạn ổn định trên nước bẩn.
SE15 chạy không cần nguồn ngoài được không?
Được. Bản dùng pin lithium có sẵn cho nơi xa, và tùy chọn bộ chuyển đổi rời hữu ích khi vị trí đầu dò khó tiếp cận.
SE15 เป็นเครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบสอดสำหรับของเหลวนำไฟฟ้าในท่อใหญ่ DN200 ถึง DN4000 ความแม่นยำบวกลบ 1.5 เปอร์เซ็นต์ หัววัดแบบหน้าแปลนหรือสอด-ถอดออนไลน์เข้าถึงศูนย์กลางการไหลของท่อใหญ่ ให้ข้อมูลการไหลเชื่อถือได้โดยไม่ต้องเสียค่าตัวเต็มท่อบนเส้นท่อขนาดใหญ่มาก
ตัวเลือกมีอิเล็กโทรดขูดทำความสะอาดคราบหน้างาน วัสดุบุ PTFE ทนสารเคมี และไฟแบตเตอรี่ลิเธียมเมื่อไม่มีไฟฟ้า เครื่องให้เอาต์พุต 4-20 mA ความถี่และพัลส์ สื่อสาร HART, Modbus หรือ Profibus แบบรวมและแยก กันน้ำ IP65, IP67 หรือ IP68
ทำไมเลือกมิเตอร์แบบสอดสำหรับท่อใหญ่?
มิเตอร์แม่เหล็กไฟฟ้าแบบเต็มท่อบนท่อ DN4000 แพงมากในการผลิตและติดตั้ง หัววัดสอดผ่านหน้าแปลนหรือวาล์วแยกให้ข้อมูลการไหลที่เชื่อถือได้ในต้นทุนเศษส่วน
คาดหวังความแม่นยำเท่าไร?
บวกลบ 1.5 เปอร์เซ็นต์ ความซ้ำ 0.5 เปอร์เซ็นต์ แน่นกว่ามิเตอร์สอดทั่วไป เหมาะติดตามและสมดุลบนท่อหลักใหญ่
อิเล็กโทรดขูดใช้ทำอะไร?
ขจัดคราบหรือตะกอนออกจากปลายอิเล็กโทรดโดยไม่ต้องถอดหัววัดจากท่อ ทำให้การอ่านระยะยาวคงที่ในน้ำสกปรก
SE15 ทำงานโดยไม่มีไฟภายนอกได้ไหม?
ได้ มีรุ่นแบตเตอรี่ลิเธียมสำหรับที่ห่างไกล และตัวส่งสัญญาณแยกช่วยเมื่อตำแหน่งหัววัดเข้าถึงยาก
SE15 ialah meter aliran elektromagnetik jenis sisipan untuk cecair konduktif dalam paip besar DN200 hingga DN4000, dengan ketepatan tambah tolak 1.5 peratus. Prob pelekap bebibir atau sisip-tarik dalam talian mencapai pusat aliran paip utama besar, memberikan data aliran boleh dipercayai tanpa kos sensor full-bore pada talian sangat besar.
Pilihan termasuk elektrod pengikis untuk membersihkan kotoran di lapangan, lapisan PTFE untuk ketahanan kimia, dan kuasa bateri litium apabila tiada bekalan sesalur. Meter mengeluarkan 4-20 mA, frekuensi dan denyut, berkomunikasi melalui HART, Modbus atau Profibus, tersedia bentuk bersepadu atau berasingan dengan perlindungan IP65, IP67 atau IP68.
Mengapa pilih meter sisipan untuk paip besar?
Meter elektromagnetik full-bore pada paip DN4000 sangat mahal untuk dibina dan dipasang; prob sisipan melalui bebibir atau injap pengasing memberi data aliran mewakili dengan kos sebahagian kecil.
Apakah ketepatan yang boleh dijangka?
Tambah tolak 1.5 peratus dengan kebolehulangan 0.5 peratus, lebih ketat daripada meter sisipan biasa dan sesuai pemantauan serta pengimbangan pada paip utama besar.
Untuk apa elektrod pengikis?
Membersihkan kotoran atau mendapan dari hujung elektrod tanpa mengeluarkan prob dari talian, mengekalkan bacaan jangka panjang stabil pada air kotor.
Bolehkah SE15 berjalan tanpa kuasa luaran?
Ya, versi berkuasa bateri litium tersedia untuk lokasi terpencil, dan pilihan pemancar berasingan membantu apabila kedudukan prob sukar diakses.
Ang SE15 ay isang insertion electromagnetic flowmeter para sa mga conductive liquid sa malalaking pipes mula DN200 hanggang DN4000, na may accuracy na plus/minus 1.5 porsiyento. Ang flange-mounted o online insertion-removal probe ay umaabot sa flow centre ng malalaking mains, kaya ang metro ay naghahatid ng maaasahang flow data nang walang gastos ng full-bore sensor sa napakalalaking linya.
Kasama sa mga opsyon ang scraper electrodes na nag-aalis ng fouling sa field, PTFE liner para sa chemical resistance, at lithium-battery power kapag walang mains supply. Ang metro ay naglalabas ng 4-20 mA, frequency at pulse, nakikipag-ugnayan sa HART, Modbus o Profibus, at available sa integrated o split form na may IP65, IP67 o IP68 protection.
Bakit pumili ng insertion meter para sa malalaking pipes?
Ang full-bore electromagnetic meter sa DN4000 pipe ay lubhang mahal upang buuin at i-install; ang insertion probe sa pamamagitan ng flange o isolation valve ay nagbibigay ng representatibong flow data sa maliit na bahagi ng gastos.
Anong accuracy ang maaasahan?
Plus/minus 1.5 porsiyento na may repeatability na 0.5 porsiyento, mas mahigpit kaysa karaniwang insertion meters at angkop para sa monitoring at balance duties sa malalaking mains.
Para saan ang scraper electrodes?
Ito ay naglilinis ng fouling o deposits mula sa electrode tips nang hindi inaalis ang probe sa linya, na nagpapanatiling stable sa pangmatagalang pagbasa sa maruming tubig.
Maaari bang tumakbo ang SE15 nang walang external power?
Oo, available ang lithium-battery powered version para sa mga remote sites, at ang split transmitter option ay nakakatulong kapag mahirap maabot ang probe location.
