| Flow Path Configuration | 6/8/10-channel valve head, 2.0/3.0mm flow path |
|---|---|
| Serial Communication Protocol | RS232/RS485, customizable CAN communication |
| Multi-protocol Control | Default custom protocol; compatible with ASCII/Modbus |
| Valve Head Model | TC20QP-B / TC20QSP-B |
| Number of Channels | 6 / 8 / 10 for TC20QP-B; 6 / 8 for TC20QSP-B |
| Flow Channel Diameter (mm) | 2.0/3.0 |
| Rotor Groove Volume (ul) | 15/37/31/115/94 |
| Port-to-Port Volume (ul) | 120/113/106/283/238 |
| Port Thread (UNF) | 1/4-28 / 5/16-24, 1/4-28 |
| Wetted Material | Alumina ceramic |
| Valve Head Liquid Temperature | Max test temperature 100°C |
| Full Rotation Switching Time | 4 s/revolution (all valve heads) |
| Communication Rate | RS232/RS485: 9600/19200/38400/57600/115200 bps |
| Applicable Power Supply | DC24V/3A |
| Max Driving Force / Torque | 8 N/m |
| Device Weight | 0.85 kg |
| Air Pressure | 0~0.6MPa / water pressure: 0~1.0MPa |
| Temperature | 0°C to +50°C humidity: ≤80%RH non-condensing |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

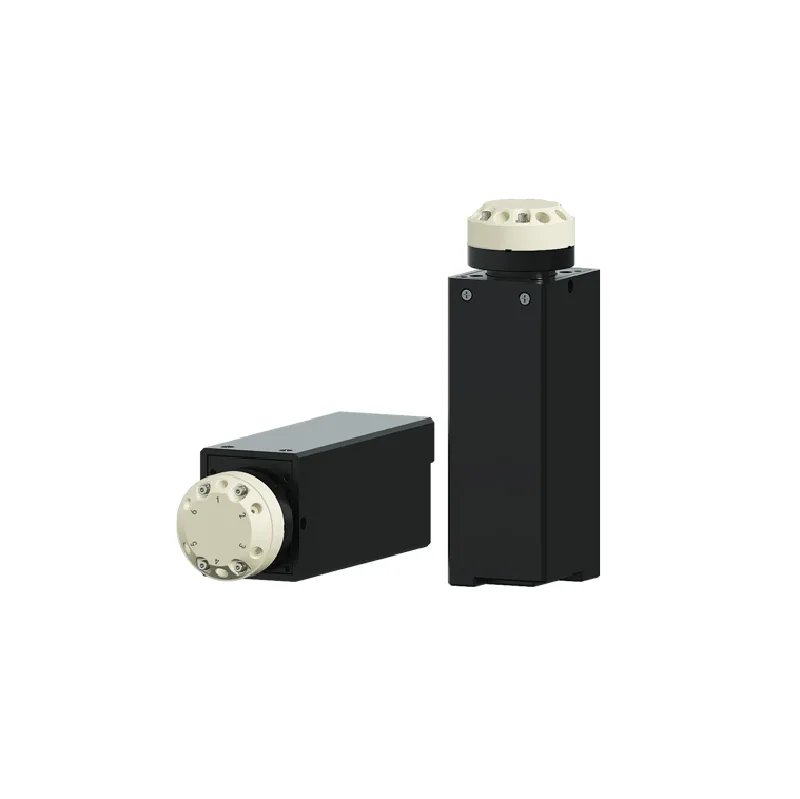

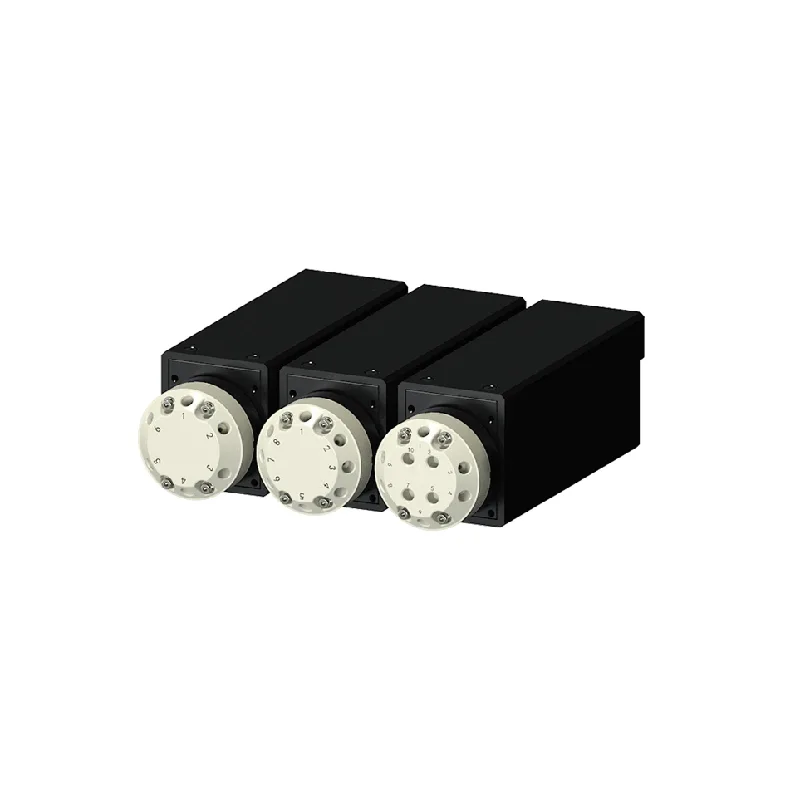

The large-bore SV07B-M is a quantitative valve for a bigger metered dose. A ceramic rotor turns inside a ceramic stator; the groove picks up a fixed volume and carries it from the inlet to the selected outlet. Fluid touches only these two ceramic parts, so the path is inert.
Two valve heads cover the range: TC20QP-B on a 2.0 mm path with groove volumes of 15, 37, and 31 microliters, and TC20QSP-B on a 3.0 mm path with 115 and 94 microliters. Port-to-port volume runs from 106 to 283 microliters.
Which valve head should I choose?
TC20QP-B runs a 2.0 mm path with 6, 8, or 10 channels and groove volumes of 15, 37, and 31 microliters. TC20QSP-B runs 3.0 mm with 6 or 8 channels and groove volumes of 115 and 94 microliters.
Why does 8 N/m of drive torque matter?
Larger grooves carry more fluid, so the rotor meets more resistance. Higher torque keeps the dose repeatable when reagents are viscous or idle.
Which liquids does the valve accept?
Fluid contacts only alumina ceramic, so aggressive reagents and high-purity water are acceptable within the 100 degrees C limit. Confirm seal compatibility for your medium.
Can it run without a host computer?
Yes. Serial commands over RS232 or RS485 drive it directly, and a PLC can control it through Modbus. ASCII and Modbus run on the same hardware.
