| Flow Path Configuration | 6/8/10/12/16/24/28-channel valve head, 1.2/1.0/0.6mm flow path |
|---|---|
| Serial Communication Protocol | RS232/RS485, customizable CAN communication |
| Multi-protocol Control | Default custom protocol; compatible with ASCII/Modbus |
| Number of Channels | 6/8/10/12/16/24/28 |
| Flow Channel Diameter (mm) | 1.2/1.2/1.0/0.6/0.6 |
| Rotor Groove Volume (ul) | 5/5/3.1/1.55/1.55 |
| Port-to-Port Volume (ul) | 27.5/30.9/19.8/7.8/8.32 |
| Port Thread (UNF) | 1/4-28 / 1/4-28 / 10-32 / 6-40 / 6-40 |
| Wetted Material | Alumina ceramic |
| Valve Head Liquid Temperature | Max test temperature 100°C |
| Full Rotation Switching Time | 4 s/revolution (all valve heads) |
| Communication Rate | RS232/RS485: 9600/19200/38400/57600/115200 bps |
| Applicable Power Supply | DC24V/3A |
| Max Driving Force / Torque | 4 N/m |
| Device Weight | 0.442 kg |
| Air Pressure | 0~0.6MPa / water pressure: 0~1.0MPa |
| Temperature | 0°C to +50°C humidity: ≤80% non-condensing |
| Fluid contacts only two parts in valve | Alumina ceramic valve core stator and rotor; provides completely non-metallic, corrosion-resistant, high-temp-resistant, wear-resistant channel |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

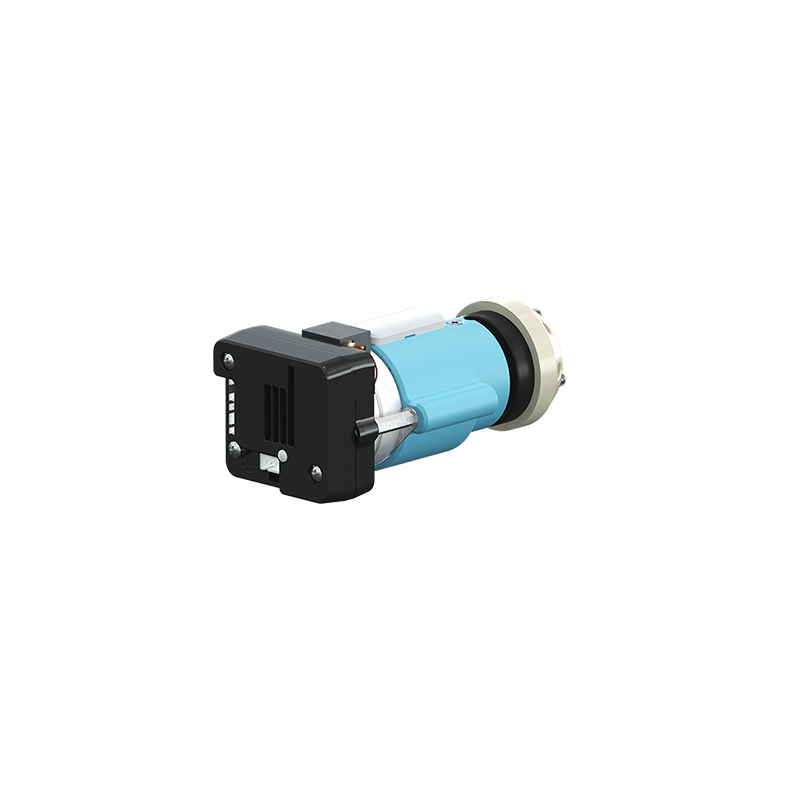

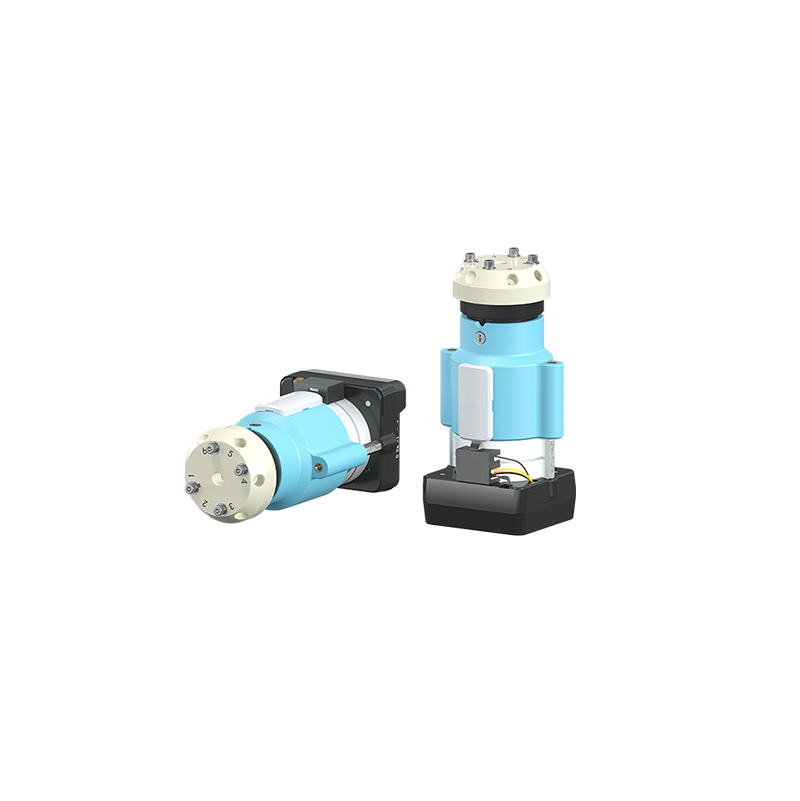

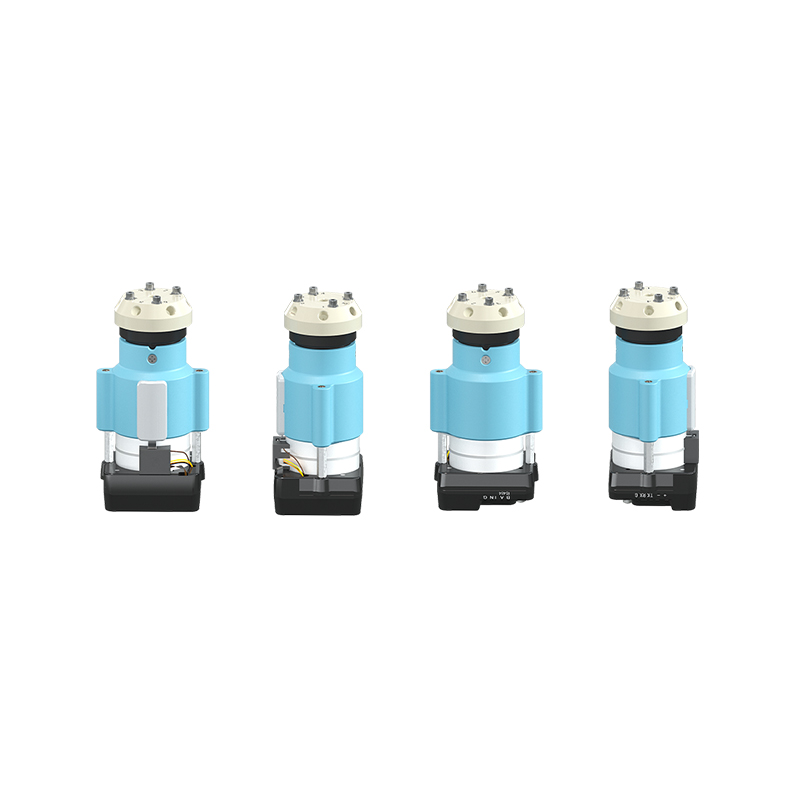

The SmartSV04M-B is a multi-channel selection valve that routes liquid between one common port and up to 28 others. A ceramic rotor turns inside a ceramic stator, aligning a groove that connects the central port to the selected outlet. Fluid touches only these two ceramic parts, so the path is inert and metal-free.

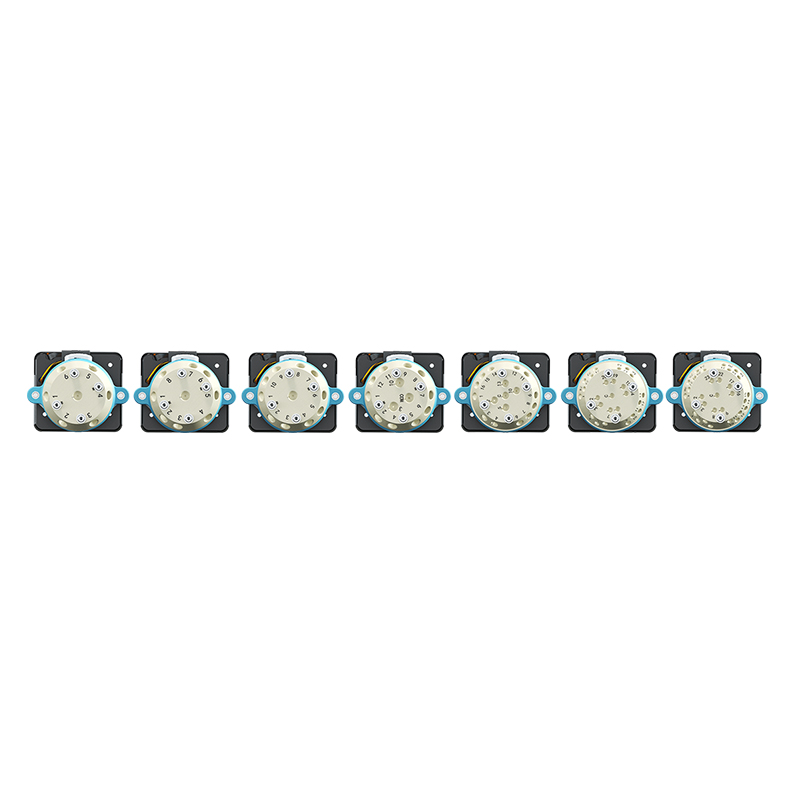

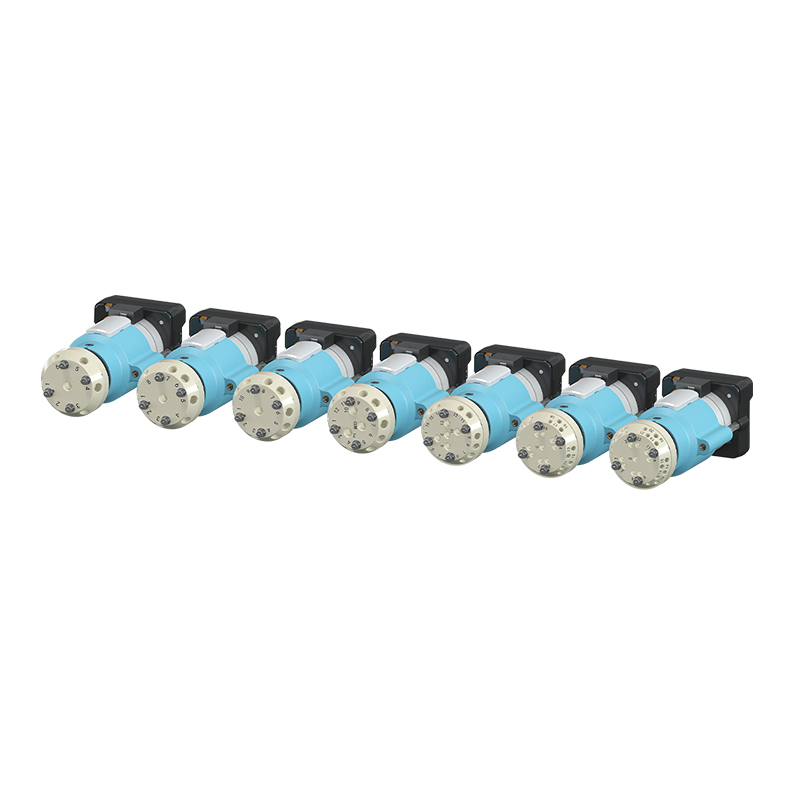

Seven valve heads span 6 to 28 channels, with flow paths from 1.2 mm to 0.6 mm. Port-to-port volume runs from 27.5 microliters on the widest bore to 7.8 microliters on the narrowest, setting carryover at each switch. The head tolerates liquid to 100 degrees C and turns a full revolution in four seconds.
How many channels are available?
Valve heads come in 6, 8, 10, 12, 16, 24, and 28-channel versions. The flow path narrows as channel count rises, from 1.2 mm to 0.6 mm.
What sets carryover between samples?
Port-to-port volume: 27.5 microliters on the 1.2 mm path, falling to 7.8 microliters on the 0.6 mm path. A narrower path cuts carryover but limits flow rate.
Which liquids does the valve accept?
Fluid contacts only alumina ceramic, so aggressive reagents and high-purity water are acceptable within the 100 degrees C limit. Confirm seal compatibility for your medium.
Can it run without a host computer?
Yes. Serial commands over RS232 or RS485 drive it directly, and a PLC can control it through Modbus. ASCII and Modbus run on the same hardware.
SmartSV04M-B 是一款多通道切换阀，用于在 1 个公共端口与最多 28 个其他端口之间切换液路。陶瓷转子在陶瓷定子内转动，通过转子沟槽将中心端口与选定出口连通。液体仅接触这两个陶瓷零件，因此流路呈化学惰性且不含金属。
共 7 种阀头，覆盖 6 至 28 通道，流道直径 1.2 mm 至 0.6 mm。端口间容积从最宽流道的 27.5 微升至最窄的 7.8 微升，决定每次切换的残留携带量。阀头可承受 100 摄氏度液体，整圈切换耗时 4 秒。
有多少种通道数可选？
阀头提供 6、8、10、12、16、24、28 通道版本。通道数越多流道越窄，从 1.2 mm 收窄至 0.6 mm。
什么决定样品间的残留携带？
端口间容积：1.2 mm 流道为 27.5 微升，0.6 mm 流道降至 7.8 微升。流道越窄残留越少，但流量也受限。
该阀可处理哪些液体？
液体仅接触氧化铝陶瓷，因此在 100 摄氏度限值内可使用强腐蚀性试剂与高纯水。请针对具体介质确认密封件兼容性。
能否脱离上位机运行？
可以。RS232 或 RS485 串口指令可直接驱动，PLC 也可通过 Modbus 控制。ASCII 与 Modbus 在同一硬件上可用。
SmartSV04M-B adalah katup pemilih multi-kanal yang mengalihkan cairan antara satu port bersama dan hingga 28 port lainnya. Rotor keramik berputar di dalam stator keramik, menyelaraskan alur yang menghubungkan port tengah ke outlet yang dipilih. Cairan hanya menyentuh dua bagian keramik ini, sehingga jalur aliran bersifat inert dan bebas logam.
Tujuh kepala katup mencakup 6 hingga 28 kanal, dengan diameter jalur aliran 1,2 mm hingga 0,6 mm. Volume port-ke-port berkisar dari 27,5 mikroliter pada jalur terlebar hingga 7,8 mikroliter pada jalur tersempit, yang menentukan sisa bawaan pada setiap pergantian. Kepala katup menahan cairan hingga 100 derajat C dan menyelesaikan satu putaran penuh dalam empat detik.
Berapa banyak kanal yang tersedia?
Kepala katup tersedia dalam versi 6, 8, 10, 12, 16, 24, dan 28 kanal. Jalur aliran menyempit seiring bertambahnya jumlah kanal, dari 1,2 mm menjadi 0,6 mm.
Apa yang menentukan sisa bawaan antar sampel?
Volume port-ke-port: 27,5 mikroliter pada jalur 1,2 mm, turun menjadi 7,8 mikroliter pada jalur 0,6 mm. Jalur lebih sempit mengurangi sisa bawaan tetapi membatasi laju aliran.
Cairan apa yang dapat ditangani katup ini?
Cairan hanya menyentuh keramik alumina, sehingga reagen agresif dan air dengan kemurnian tinggi dapat digunakan dalam batas 100 derajat C. Pastikan kompatibilitas seal untuk media Anda.
Dapatkah berjalan tanpa komputer host?
Ya. Perintah serial melalui RS232 atau RS485 menggerakkannya langsung, dan PLC dapat mengendalikannya melalui Modbus. ASCII dan Modbus berjalan pada perangkat keras yang sama.
SmartSV04M-B là van chọn đa kênh, chuyển hướng chất lỏng giữa một cổng chung và tối đa 28 cổng khác. Rôto gốm quay bên trong stato gốm, căn chỉnh rãnh nối cổng trung tâm với đầu ra được chọn. Chất lỏng chỉ tiếp xúc hai bộ phận gốm này, nên đường dòng trơ về hóa học và không có kim loại.
Bảy đầu van phủ 6 đến 28 kênh, đường dòng từ 1,2 mm xuống 0,6 mm. Thể tích cổng-đến-cổng từ 27,5 microlit ở đường rộng nhất đến 7,8 microlit ở đường hẹp nhất, quyết định lượng mang theo mỗi lần chuyển. Đầu van chịu chất lỏng đến 100 độ C và hoàn thành một vòng quay trong bốn giây.
Có bao nhiêu kênh?
Đầu van có bản 6, 8, 10, 12, 16, 24 và 28 kênh. Đường dòng hẹp dần khi số kênh tăng, từ 1,2 mm xuống 0,6 mm.
Điều gì quyết định lượng mang theo giữa các mẫu?
Thể tích cổng-đến-cổng: 27,5 microlit ở đường 1,2 mm, còn 7,8 microlit ở đường 0,6 mm. Đường hẹp hơn giảm mang theo nhưng hạn chế lưu lượng.
Van nhận được những chất lỏng nào?
Chất lỏng chỉ tiếp xúc gốm alumina, nên thuốc thử mạnh và nước siêu tinh khiết đều dùng được trong giới hạn 100 độ C. Hãy xác nhận tương thích seal với môi chất của bạn.
Có chạy được khi không có máy tính chủ?
Có. Lệnh serial qua RS232 hoặc RS485 điều khiển trực tiếp, và PLC có thể điều khiển qua Modbus. ASCII và Modbus chạy trên cùng phần cứng.
SmartSV04M-B เป็นวาล์วเลือกหลายช่องทางที่สลับของเหลวระหว่างพอร์ตร่วมหนึ่งพอร์ตกับพอร์ตอื่นได้สูงสุด 28 พอร์ต โรเตอร์เซรามิกหมุนอยู่ในสเตเตอร์เซรามิก โดยจัดร่องให้เชื่อมพอร์ตกลางเข้ากับทางออกที่เลือก ของเหลวสัมผัสเฉพาะชิ้นส่วนเซรามิกสองชิ้นนี้ จึงทำให้ทางไหลเฉื่อยทางเคมีและปราศจากโลหะ
หัววาล์วเจ็ดแบบครอบคลุม 6 ถึง 28 ช่องทาง โดยมีทางไหล 1.2 มม. ถึง 0.6 มม. ปริมาตรพอร์ตต่อพอร์ตอยู่ระหว่าง 27.5 ไมโครลิตรบนทางไหลกว้างสุดถึง 7.8 ไมโครลิตรบนทางไหลแคบสุด ซึ่งกำหนดปริมาณการพัดพาติดไปในการสลับแต่ละครั้ง หัววาล์วทนของเหลวได้ถึง 100 องศาเซลเซียส และหมุนครบหนึ่งรอบในสี่วินาที
มีจำนวนช่องทางให้เลือกกี่แบบ
หัววาล์วมีรุ่น 6, 8, 10, 12, 16, 24 และ 28 ช่องทาง ทางไหลจะแคบลงเมื่อจำนวนช่องเพิ่มขึ้น จาก 1.2 มม. เป็น 0.6 มม.
อะไรกำหนดการพัดพาระหว่างตัวอย่าง
ปริมาตรพอร์ตต่อพอร์ต: 27.5 ไมโครลิตรบนทางไหล 1.2 มม. ลดเหลือ 7.8 ไมโครลิตรบนทางไหล 0.6 มม. ทางไหลแคบกว่าลดการพัดพาแต่จำกัดอัตราการไหล
วาล์วรองรับของเหลวชนิดใด
ของเหลวสัมผัสเฉพาะเซรามิกอลูมินา จึงใช้รีเอเจนต์รุนแรงและน้ำบริสุทธิ์สูงได้ภายในขีดจำกัด 100 องศาเซลเซียส ตรวจสอบความเข้ากันได้ของซีลกับสื่อของคุณ
ทำงานได้โดยไม่ต้องมีคอมพิวเตอร์แม่ข่ายหรือไม่
ได้ คำสั่งอนุกรมผ่าน RS232 หรือ RS485 สั่งงานได้โดยตรง และ PLC ควบคุมผ่าน Modbus ได้ ASCII และ Modbus ทำงานบนฮาร์ดแวร์เดียวกัน
SmartSV04M-B ialah injap pemilih berbilang saluran yang mengarahkan cecair antara satu port sepunya dan sehingga 28 port lain. Pemutar seramik berputar di dalam stator seramik, menjajarkan alur yang menyambungkan port tengah ke alur keluar yang dipilih. Cecair hanya menyentuh dua bahagian seramik ini, jadi laluan aliran kekal lengai secara kimia dan bebas logam.
Tujuh kepala injap meliputi 6 hingga 28 saluran, dengan laluan aliran 1.2 mm hingga 0.6 mm. Isipadu port-ke-port antara 27.5 mikroliter pada laluan terluas hingga 7.8 mikroliter pada laluan tersempit, yang menentukan sisa terbawa pada setiap suis. Kepala injap menahan cecair sehingga 100 darjah C dan melengkapkan satu putaran penuh dalam empat saat.
Berapa bilangan saluran yang tersedia?
Kepala injap tersedia dalam versi 6, 8, 10, 12, 16, 24 dan 28 saluran. Laluan aliran menirus apabila bilangan saluran meningkat, dari 1.2 mm kepada 0.6 mm.
Apakah yang menentukan sisa terbawa antara sampel?
Isipadu port-ke-port: 27.5 mikroliter pada laluan 1.2 mm, menurun kepada 7.8 mikroliter pada laluan 0.6 mm. Laluan lebih sempit mengurangkan sisa terbawa tetapi mengehadkan kadar aliran.
Cecair apakah yang boleh dikendalikan injap ini?
Cecair hanya menyentuh seramik alumina, jadi reagen agresif dan air ketulenan tinggi boleh digunakan dalam had 100 darjah C. Sahkan keserasian seal dengan medium anda.
Bolehkah ia berjalan tanpa komputer hos?
Boleh. Arahan bersiri melalui RS232 atau RS485 menggerakkannya terus, dan PLC boleh mengawalnya melalui Modbus. ASCII dan Modbus berjalan pada perkakasan yang sama.
Ang SmartSV04M-B ay isang multi-channel selection valve na naglilipat ng likido sa pagitan ng isang karaniwang port at hanggang 28 iba pang port. Ang ceramic rotor ay umiikot sa loob ng ceramic stator, inihanay ang groove na nagdudugtong sa gitnang port sa napiling outlet. Ang likido ay humahawak lamang sa dalawang bahaging ceramic na ito, kaya ang daloy ay inert sa kemikal at walang metal.
Pitong valve head ang sumasaklaw sa 6 hanggang 28 channel, na may flow path na 1.2 mm hanggang 0.6 mm. Ang port-to-port volume ay mula 27.5 microliters sa pinakamalawak na bore hanggang 7.8 microliters sa pinakamakitid, na nagtatakda ng carryover sa bawat switch. Ang valve head ay tumatagal ng likido hanggang 100 degrees C at kumukumpleto ng isang buong rebolusyon sa apat na segundo.
Ilang channel ang available?
Ang valve head ay may 6, 8, 10, 12, 16, 24, at 28-channel na bersyon. Ang flow path ay kumikitid habang tumataas ang bilang ng channel, mula 1.2 mm hanggang 0.6 mm.
Ano ang nagtatakda ng carryover sa pagitan ng mga sample?
Port-to-port volume: 27.5 microliters sa 1.2 mm na path, bumababa sa 7.8 microliters sa 0.6 mm na path. Ang mas makitid na path ay nagpapababa ng carryover ngunit nililimitahan ang flow rate.
Anong mga likido ang kayang tanggapin ng valve?
Ang likido ay humahawak lamang sa alumina ceramic, kaya ang aggressive reagents at high-purity na tubig ay katanggap-tanggap sa loob ng limit na 100 degrees C. Kumpirmahin ang compatibility ng seal para sa iyong medium.
Maaari ba itong tumakbo nang walang host computer?
Oo. Ang serial commands sa pamamagitan ng RS232 o RS485 ay nagpapatakbo nito nang direkta, at ang PLC ay maaaring kontrolin ito sa pamamagitan ng Modbus. Ang ASCII at Modbus ay tumatakbo sa parehong hardware.
