| Model | LV50 Smart Multi-channel Valve |
|---|---|
| Design | Controller + valve integrated |
| Operation | Automated switching without complex host computer |
| Applications | Teaching, unmanned monitoring stations, automated fluid routing |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |
| Valve Head Model | TC20C |
| Number of Channels | 6 / 8 / 10 / 12 |
| Flow Channel Diameter (mm) | 1.2 |
| Rotor Groove Volume (ul) | 5 |
| Port-to-Port Volume (ul) | 27.5 (6/8/10-channel); 26.3–27 (12-channel) |
| Port Thread (UNF) | 1/4-28 |
| Wetted Material | Alumina ceramic |
| Valve Head Liquid Temperature | Max test temperature 100 °C |
| Valve Head Compatibility | Compatible with 6-port and above universal valve-position switching heads |
| Cycle Count | Max 9999 cycles (0000 = unlimited) |
| Member Count | Max 999 members |
| Rotary Encoder Interface | Provided for human-machine interaction |
| Power Supply | DC24V ± 10% |
| Power Consumption | 20 W |
| Operating Environment | 0 ~ 40 °C, < 80% RH |
| Protection Rating | IP31 |
| Dimensions (L×W×H) | 202.9 × 100 × 96 mm (6/8/10-channel); 202.7 × 100 × 96 mm (12-channel) |
| Device Weight | 1.58 – 1.68 kg |

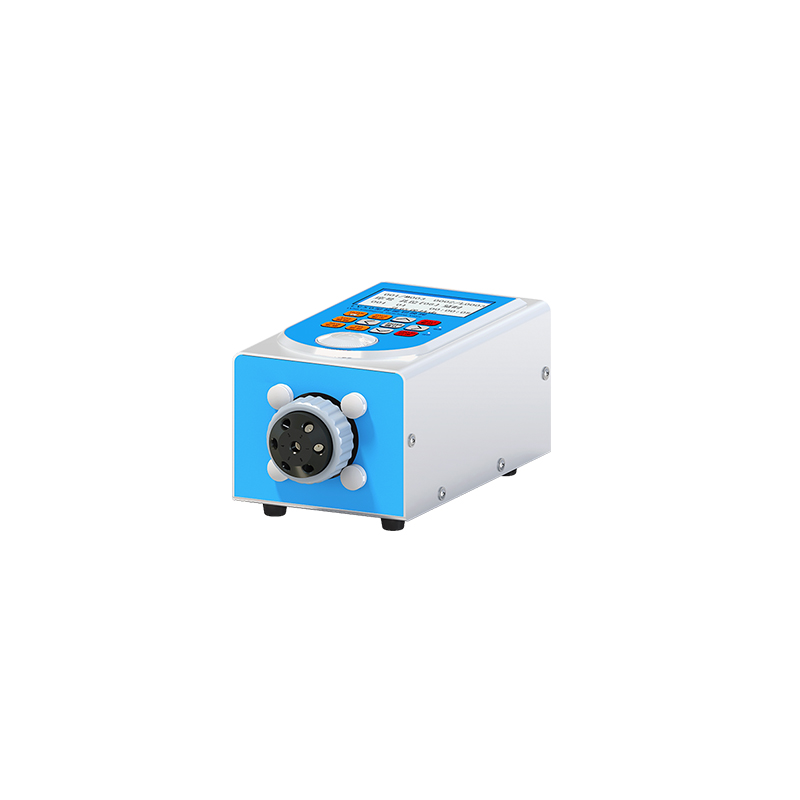

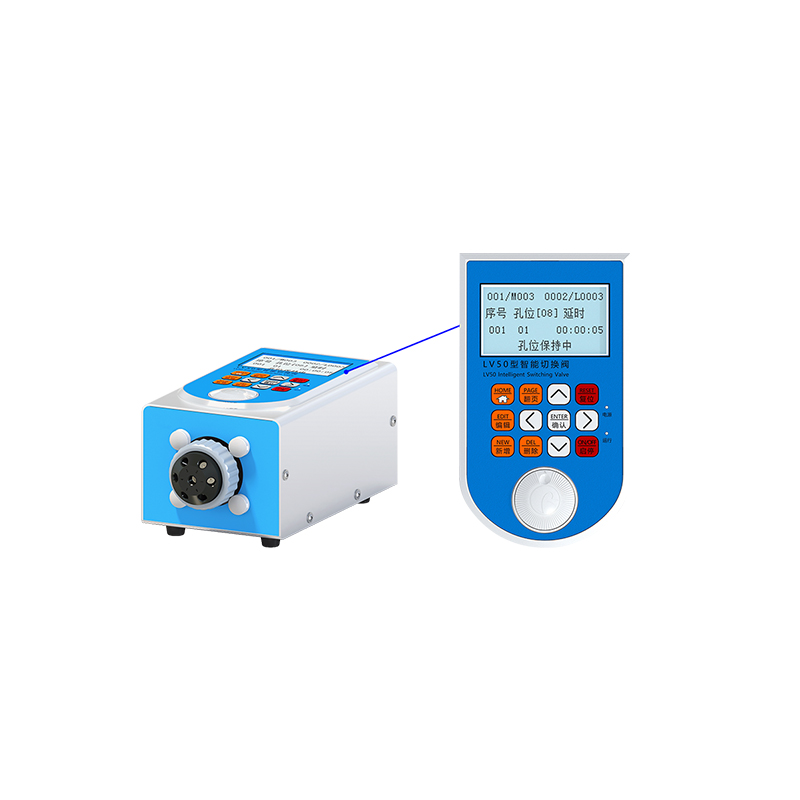

The LV50 is a smart cabinet switching valve with an integrated controller in a 202.9 by 100 by 96 mm cabinet. Keypad, LED display, and RS232 or RS485 let the operator program position order, dwell time, cycle count, and member count without a host computer.

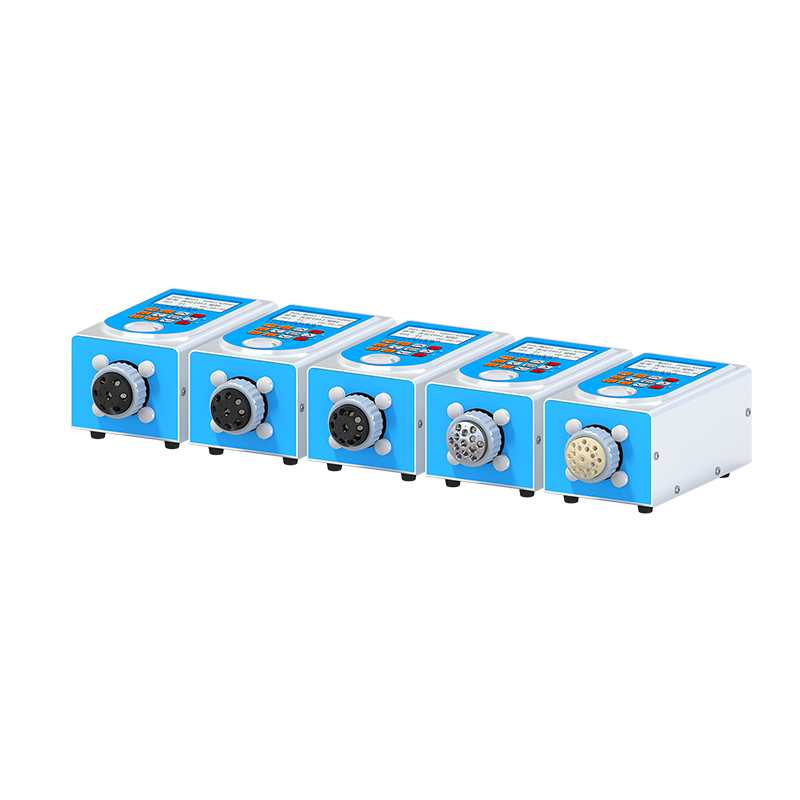

The cabinet holds a TC20C valve head for 6, 8, 10, or 12 ports. Wetted parts are alumina ceramic only, the rotor and stator carry no metal, and the unit draws 20 W from DC24V at plus or minus 10 percent.
How is the LV50 different from a bare multi-channel valve head?
A bare head is a passive module needing an external controller. The LV50 houses keypad, display, and serial port, so it runs alone once programmed.
Can the LV50 run without a host computer?
Yes. The keypad, rotary encoder, and LED display cover every programming step, and RS232 or RS485 covers remote handshaking once wired to a logger.
What is the difference between 6 / 8 / 10 ports and 12 ports?
Both share the 1.2 mm flow channel and TC20C head, but port-to-port volume shifts from 27.5 microliter to about 26.3 to 27 microliter on the 12-port layout.
Can the valve head be swapped in the field?
The head follows the universal 6-port and above valve-position interface, so any matching head can be exchanged after power-down; re-prime the lines before resuming.
LV50 是一款智能箱式多通道切换阀，集成在 202.9 × 100 × 96 mm 的机箱内，内置控制器。按键面板、LED 显示屏与 RS232/RS485 串口共同支持位置顺序、停留时长、循环次数、成员数量等参数的现场编程，无需连接上位机。
机箱内置 TC20C 阀头，可接入 6、8、10 或 12 通道。触液部件仅有氧化铝陶瓷，转子与定子均不含金属；整机以 DC24V ±10% 供电，功耗 20 W。
LV50 与单一多通道阀头有何不同？
单一阀头是被动模块，仍需外接控制器。LV50 自带按键、显示屏与串口，程序载入后可独立运行。
LV50 能否脱离上位机独立运行？
可以。按键、旋转编码器与 LED 显示屏覆盖全部编程步骤；RS232/RS485 用于与数据记录仪远程握手。
6/8/10 通道与 12 通道有何区别？
两者共用 1.2 mm 流道与 TC20C 阀头，但端口至端口容积从 6/8/10 通道的 27.5 微升 变为 12 通道的约 26.3–27 微升。
阀头能否现场更换？
阀头遵循 6 孔及以上通用阀位接口，匹配阀头可在断电后更换；恢复前需重新灌注液路。
LV50 adalah katup sakelar multi-saluran kabinet pintar dengan pengontrol terintegrasi dalam housing 202,9 x 100 x 96 mm. Keypad, layar LED, dan port RS232 atau RS485 memungkinkan operator memprogram urutan posisi, waktu tinggal, jumlah siklus, dan jumlah anggota tanpa komputer host.
Kabinet menampung kepala katup TC20C untuk 6, 8, 10, atau 12 port. Bagian basah hanya keramik alumina, rotor dan stator tanpa logam, dan unit menarik 20 W dari DC24V pada plus atau minus 10 persen.
Apa beda LV50 dari kepala katup multi-saluran polos?
Kepala polos adalah modul pasif yang masih butuh pengontrol eksternal. LV50 sudah mengemas keypad, layar, dan port serial, sehingga berjalan sendiri setelah program dimuat.
Bisakah LV50 berjalan tanpa komputer host?
Ya. Keypad, rotary encoder, dan layar LED mencakup semua langkah pemrograman, dan RS232 atau RS485 mencakup jabat tangan jarak jauh setelah dihubungkan ke logger.
Apa beda port 6 / 8 / 10 dengan port 12?
Keduanya berbagi saluran aliran 1,2 mm dan kepala TC20C, tetapi volume port-ke-port berubah dari 27,5 mikroliter pada tata letak 6 / 8 / 10 menjadi sekitar 26,3 hingga 27 mikroliter pada tata letak 12 port.
Bisakah kepala katup diganti di lapangan?
Kepala mengikuti antarmuka posisi katup universal 6-port ke atas, sehingga kepala yang cocok dapat ditukar setelah catu daya dimatikan; priming ulang jalur sebelum melanjutkan.
LV50 là van chuyển mạch đa kênh tủ thông minh có bộ điều khiển tích hợp trong vỏ 202,9 x 100 x 96 mm. Bàn phím, màn hình LED, và cổng RS232 hoặc RS485 cho phép người vận hành lập trình thứ tự vị trí, thời gian lưu, số chu kỳ, và số thành viên mà không cần máy tính chủ.
Tủ chứa đầu van TC20C cho 6, 8, 10, hoặc 12 cổng. Các bộ phận tiếp xúc chỉ là gốm alumina, roto và stato không chứa kim loại, và thiết bị tiêu thụ 20 W từ DC24V ở mức cộng hoặc trừ 10 phần trăm.
LV50 khác gì so với đầu van đa kênh trần?
Đầu trần là mô-đun thụ động vẫn cần bộ điều khiển ngoài. LV50 đã bao gồm bàn phím, màn hình, và cổng nối tiếp, nên chạy độc lập khi chương trình đã nạp.
LV50 có chạy được mà không có máy tính chủ không?
Có. Bàn phím, rotary encoder, và màn hình LED bao trùm mọi bước lập trình, và RS232 hoặc RS485 xử lý bắt tay từ xa khi nối tủ với bộ ghi.
Khác biệt giữa cổng 6 / 8 / 10 và cổng 12?
Cả hai chia sẻ kênh dòng chảy 1,2 mm và đầu TC20C, nhưng thể tích cổng-đến-cổng chuyển từ 27,5 microlit ở bố trí 6 / 8 / 10 sang khoảng 26,3 đến 27 microlit ở bố trí 12 cổng.
Đầu van có thể thay tại hiện trường không?
Đầu theo giao diện vị trí van phổ thông 6 cổng trở lên, nên đầu phù hợp có thể thay sau khi tắt nguồn; hãy mồi lại đường ống trước khi chạy tiếp.
LV50 เป็นวาล์วสลับหลายช่องแบบตู้อัจฉริยะที่มีตัวควบคุมในตัวภายในตู้ขนาด 202.9 x 100 x 96 มม. แผงปุ่มกด จอ LED และพอร์ต RS232 หรือ RS485 ช่วยให้ผู้ปฏิบัติงานตั้งโปรแกรมลำดับตำแหน่ง เวลาค้าง จำนวนรอบ และจำนวนสมาชิกได้โดยไม่ต้องใช้คอมพิวเตอร์โฮสต์
ตู้บรรจุหัววาล์ว TC20C สำหรับ 6, 8, 10 หรือ 12 พอร์ต ชิ้นส่วนที่สัมผัสของเหลวเป็นเซรามิกอลูมินาเท่านั้น โรเตอร์และสเตเตอร์ไม่มีโลหะ และเครื่องใช้พลังงาน 20 W จาก DC24V ที่บวกหรือลบ 10 เปอร์เซ็นต์
LV50 แตกต่างจากหัววาล์วหลายช่องแบบเปลือยอย่างไร?
หัวเปลือยเป็นโมดูลแบบพาสซีฟที่ยังคงต้องการตัวควบคุมภายนอก ส่วน LV50 มีแผงปุ่มกด จอแสดงผล และพอร์ตอนุกรมอยู่ในตัว จึงทำงานได้ด้วยตัวเองเมื่อโหลดโปรแกรมแล้ว
LV50 ทำงานได้หรือไม่โดยไม่มีคอมพิวเตอร์โฮสต์?
ได้ แผงปุ่มกด ตัวเข้ารหัสแบบโรตารี และจอ LED ครอบคลุมทุกขั้นตอนการตั้งโปรแกรม ส่วน RS232 หรือ RS485 รองรับการจับมือระยะไกลเมื่อต่อตู้เข้ากับเครื่องบันทึกข้อมูล
ความแตกต่างระหว่างพอร์ต 6 / 8 / 10 กับพอร์ต 12 คืออะไร?
ทั้งคู่ใช้ช่องทางเดินของเหลว 1.2 มม. และหัว TC20C ร่วมกัน แต่ปริมาตรพอร์ตต่อพอร์ตเปลี่ยนจาก 27.5 ไมโครลิตรในแบบ 6 / 8 / 10 เป็นประมาณ 26.3 ถึง 27 ไมโครลิตรในแบบ 12 พอร์ต
สามารถเปลี่ยนหัววาล์วในภาคสนามได้หรือไม่?
หัวใช้อินเทอร์เฟซตำแหน่งวาล์วสากล 6 พอร์ตขึ้นไป ดังนั้นหัวที่เข้ากันได้สามารถสลับได้หลังจากปิดเครื่อง กรุณาเติมของเหลวในท่อใหม่ก่อนเริ่มใช้งานต่อ
LV50 ialah injap suis pelbagai saluran kabinet pintar dengan pengawal bersepadu dalam perumah 202,9 x 100 x 96 mm. Pad kekunci, paparan LED, dan port RS232 atau RS485 membolehkan pengendali memprogram tertib kedudukan, masa tahan, kiraan kitaran, dan kiraan ahli tanpa komputer hos.
Kabinet memuatkan kepala injap TC20C untuk 6, 8, 10, atau 12 port. Bahagian basah hanyalah seramik alumina, pemutar dan pemegun tanpa logam, dan unit menggunakan 20 W daripada DC24V pada tambah atau tolak 10 peratus.
Apakah bezanya LV50 daripada kepala injap pelbagai saluran kosong?
Kepala kosong ialah modul pasif yang masih memerlukan pengawal luaran. LV50 sudah memuatkan pad kekunci, paparan, dan port bersiri, jadi ia berjalan sendiri setelah program dimuatkan.
Bolehkah LV50 berjalan tanpa komputer hos?
Boleh. Pad kekunci, pengekod pemutar, dan paparan LED merangkumi semua langkah pengaturcaraan, dan RS232 atau RS485 mengendalikan jabat tangan jauh setelah kabinet disambungkan kepada pencatat.
Apakah perbezaan antara port 6 / 8 / 10 dan port 12?
Kedua-duanya berkongsi saluran aliran 1,2 mm dan kepala TC20C, tetapi isipadu port-ke-port berubah daripada 27,5 mikroliter pada susunan 6 / 8 / 10 kepada kira-kira 26,3 hingga 27 mikroliter pada susunan 12 port.
Bolehkah kepala injap ditukar di lapangan?
Kepala mengikut antara muka kedudukan injap universal 6-port ke atas, jadi kepala yang sepadan boleh ditukar selepas kuasa dimatikan; isi semula talian sebelum meneruskan.
Ang LV50 ay isang smart cabinet switching valve na may integrated controller sa loob ng 202.9 x 100 x 96 mm na housing. Sa keypad, LED display, at RS232 o RS485 port, maaaring i-program ng operator ang position order, dwell time, cycle count, at member count nang walang host computer.
Naglalaman ang cabinet ng TC20C valve head para sa 6, 8, 10, o 12 port. Ang wetted parts ay alumina ceramic lang, walang metal sa rotor at stator, at ang unit ay kumukonsumo ng 20 W mula sa DC24V sa plus o minus 10 percent.
Paano naiiba ang LV50 sa bare multi-channel valve head?
Ang bare head ay passive module na kailangan pa rin ng external controller. Ang LV50 ay may kasamang keypad, display, at serial port, kaya tumatakbo ito nang mag-isa kapag na-load na ang program.
Maaari bang tumakbo ang LV50 nang walang host computer?
Oo. Ang keypad, rotary encoder, at LED display ay sumasaklaw sa lahat ng programming step, at ang RS232 o RS485 ang humahawak sa remote handshaking kapag nakakonekta na ang cabinet sa logger.
Ano ang pagkakaiba ng 6 / 8 / 10 ports at 12 ports?
Pareho ang 1.2 mm flow channel at TC20C head, ngunit ang port-to-port volume ay lumilipat mula 27.5 microliter sa 6 / 8 / 10 layout humigit-kumulang 26.3 hanggang 27 microliter sa 12-port layout.
Maaari bang palitan ang valve head sa field?
Sumusunod ang head sa universal 6-port at pataas na valve-position interface, kaya ang anumang katugmang head ay maaaring ipalit matapos patayin ang power; i-prime muli ang mga linya bago magpatuloy.
