| Measured Fluid | Liquid, gas, steam |
|---|---|
| Medium Temperature | (-40 -250) °C; (-203 -250) °C; (-40-350) °C |
| Turndown Ratio | 10:1 |
| Nominal Diameter Range | DN15 ~DN300 |
| Working Pressure | 1.6MPa/2.5MPa/4.0MPa/6.3MPa/10MPa/16MPa/25MPa/Class150/Class300/Class600/Class900/Class1500 |
| Flow Velocity Range | Gas (5-70) m/s; Liquid (0.5-7) m/s |
| Wetted Material | 304 stainless steel / 316L stainless steel |
| Process Connection Material | Carbon steel / 304 / 316 / 316L |
| Detection Probe | 316L stainless steel |
| Rod & Bracket | 304 stainless steel |
| Radiator | Aluminum alloy |
| Mounting Type | Clamp type / flange type |
| Protection Rating | IP65/IP67/IP68 |
| Power Supply | 24VDC(18V-30V) |
| Signal Output | (4-20) mA / digital pulse |
| Communication | HART/Modbus/Profibus |
| Electrical Connection | M20X1.5, 1/2-14NPT |
| Explosion-proof Type | Non-explosion-proof / intrinsic safety / flameproof |
| Structure | Integral / split; single sensor (standard) / dual sensor / triple sensor / quadruple sensor |
| Self-diagnosis | Probe fault self-diagnosis / power frequency interference self-diagnosis / flow accuracy self-diagnosis / core board running status self-diagnosis / 4~20 mA output accuracy self-diagnosis / frequency, pulse output accuracy self-diagnosis / totalizer error self-diagnosis / flow high/low limit self-diagnosis / temperature & pressure signal abnormal self-diagnosis (temp/pressure compensation type) |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

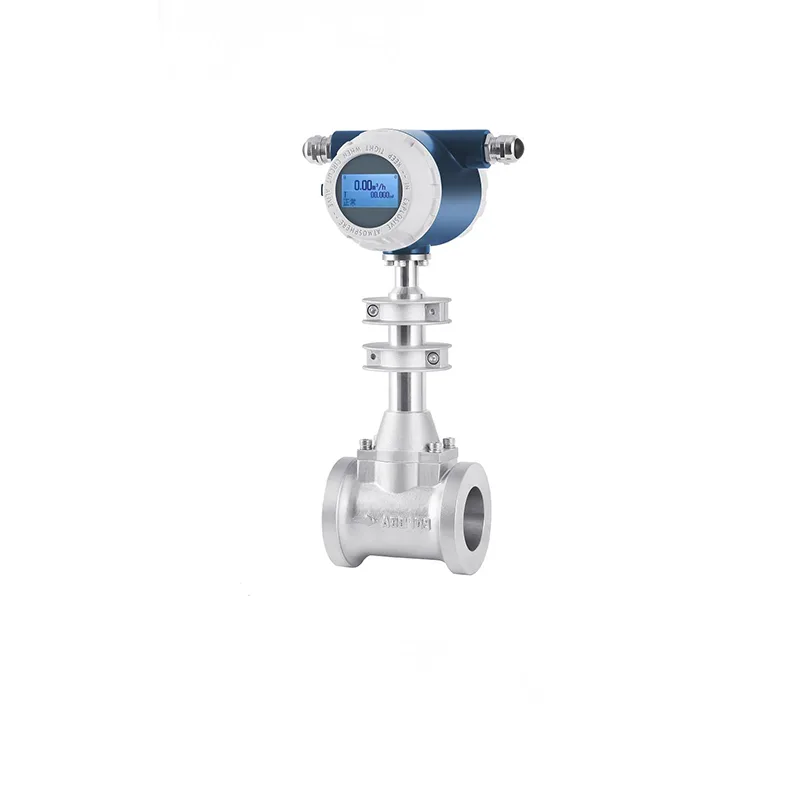

The SV21 is a vortex flowmeter for liquid, gas, and steam service. A bluff body sheds alternating vortices as fluid passes; the shedding frequency is proportional to flow velocity. The body is rated for medium temperatures from minus 40 to 250 degrees C, optionally to 350 degrees C, and works at working pressures up to 25 MPa or Class150 to Class1500 flange ratings.
Eleven nominal sizes from DN15 to DN300 cover process lines, with clamp and flange mounting. The probe is 316L stainless steel and wetted parts are 304 or 316L. With HART, Modbus, or Profibus communication, the SV21 fits plant DCS, asset management, and remote monitoring.
What fluids can the SV21 meter?
The SV21 measures liquids, gases, and steam. It is not suitable for multiphase flow, highly viscous fluids, or slurries that would damp the vortex shedding.
What is the difference between the SV21 and small-bore vortex meters?
The SV21 is a full-bore vortex meter from DN15 to DN300 with clamp or flange mounting. Small-bore insertion-style vortex meters target DN15 to DN65 with clamp connection and fit retrofit locations.
Does the SV21 need temperature and pressure compensation?
On saturated steam the meter reads mass flow without compensation; on superheated steam and gases the SV21 supports temperature and pressure inputs to compute standard or mass flow.
Can the SV21 work in explosion-hazard areas?
Yes. The SV21 is available in non-explosion-proof, intrinsic safety, and flameproof versions. Match the certification code to the site classification.
SV21 是面向液体、气体和蒸汽测量的涡街流量计。当流体通过时,阻挡体在下游交替泄出涡街;涡街脱落频率与流速成正比,仪表通过计数涡街得出体积流量。表体介质温度标准为 -40 至 250℃,可选至 350℃,工作压力可达 25 MPa 或 Class150 至 Class1500 法兰等级。
DN15 至 DN300 共 11 个公称口径覆盖小口径到大口径工艺管线,支持夹持和法兰安装。检测探头为 316L 不锈钢,接液部件为 304 或 316L;过程连接可选碳钢、304、316 或 316L。支持 HART、Modbus 或 Profibus 通信,可配分离式变送器,适合工厂 DCS、资产管理和远程监测。
SV21 可以测量哪些流体?
SV21 可测量液体、气体和蒸汽,覆盖宽温度和压力范围。不适用于多相流、高粘度流体或浆料,这些工况会抑制涡街脱落。
SV21 与小口径涡街流量计有什么区别?
SV21 是 DN15 至 DN300 的全通径涡街流量计,支持夹持和法兰安装,用于全尺寸工艺管线。小口径插入式涡街流量计目标 DN15 至 DN65,夹持连接,适合小口径或改造应用。
SV21 需要温度压力补偿吗?
饱和蒸汽下仪表无需补偿即可读质量流量;过热蒸汽和气体下,SV21 支持温度压力输入计算标况或质量流量。补偿功能是带温压补偿型号的可选配置。
SV21 能否在防爆危险区域使用?
可以。SV21 提供非防爆、本安和隔爆版本。请将认证代码与现场防爆区域分类匹配。
SV21 adalah flowmeter pusaran untuk layanan cairan, gas, dan uap. Sebuah bluff body menumpahkan pusaran bergantian saat fluida melewatinya; frekuensi pelepasan sebanding dengan kecepatan aliran, dan meter menghitung pusaran untuk mendapatkan aliran volumetrik. Badan dinilai untuk suhu media dari minus 40 hingga 250 derajat C sebagai standar, dengan rentang opsional hingga 350 derajat C, dan bekerja pada tekanan kerja hingga 25 MPa atau peringkat flensa Class150 hingga Class1500.
Sebelas ukuran nominal dari DN15 hingga DN300 mencakup jalur proses pipa kecil hingga besar, dengan pemasangan klem dan flensa. Probe detektor adalah baja tahan karat 316L dan bagian yang basah adalah 304 atau 316L; koneksi proses dapat berupa baja karbon, 304, 316, atau 316L. Dengan komunikasi HART, Modbus, atau Profibus dan opsi konverter terpisah, SV21 cocok untuk DCS pabrik, manajemen aset, dan pemantauan jarak jauh.
Fluida apa yang dapat diukur oleh SV21?
SV21 mengukur cairan, gas, dan uap di rentang suhu dan tekanan yang luas. Tidak cocok untuk aliran multifase, cairan sangat kental, atau lumpur yang akan meredam pelepasan pusaran.
Apa perbedaan antara SV21 dan meter pusaran pipa kecil?
SV21 adalah meter pusaran full-bore dari DN15 hingga DN300 dengan pemasangan klem atau flensa, digunakan pada jalur proses ukuran penuh. Meter pusaran gaya insersi pipa kecil menargetkan DN15 hingga DN65 dengan koneksi klem dan cocok untuk lokasi pipa kecil atau retrofit.
Apakah SV21 memerlukan kompensasi suhu dan tekanan?
Pada uap jenuh, meter membaca aliran massa tanpa kompensasi; pada uap super panas dan gas, SV21 mendukung input suhu dan tekanan untuk menghitung aliran standar atau massa. Fitur kompensasi adalah bagian dari tipe kompensasi suhu dan tekanan opsional.
Bisakah SV21 bekerja di area berbahaya ledakan?
Ya. SV21 tersedia dalam versi non-tahan ledakan, keselamatan intrinsik, dan flameproof. Cocokkan kode sertifikasi dengan klasifikasi area berbahaya di lokasi pemasangan.
SV21 là đồng hồ đo dòng xoáy dùng cho chất lỏng, khí và hơi nước. Một vật cản tạo xoáy luân phiên khi chất lỏng đi qua; tần số tạo xoáy tỉ lệ thuận với vận tốc dòng và đồng hồ đếm xoáy để suy ra lưu lượng thể tích. Thân được đánh giá cho nhiệt độ môi chất từ âm 40 đến 250 độ C tiêu chuẩn, với tùy chọn lên đến 350 độ C, và hoạt động ở áp suất làm việc lên đến 25 MPa hoặc cấp mặt bích Class150 đến Class1500.
Mười một kích thước danh định từ DN15 đến DN300 bao phủ đường ống quy trình cỡ nhỏ và lớn, với lắp đặt kẹp và mặt bích. Đầu dò phát hiện là thép không gỉ 316L và các bộ phận ướt là 304 hoặc 316L; kết nối quy trình có thể là thép carbon, 304, 316 hoặc 316L. Với giao tiếp HART, Modbus hoặc Profibus và tùy chọn bộ chuyển đổi riêng, SV21 phù hợp với DCS nhà máy, quản lý tài sản và giám sát từ xa.
SV21 có thể đo những môi chất nào?
SV21 đo chất lỏng, khí và hơi nước trong phạm vi nhiệt độ và áp suất rộng. Không phù hợp cho dòng đa pha, chất lỏng có độ nhớt cao hoặc bùn sẽ làm triệt tiêu sự tạo xoáy.
Sự khác nhau giữa SV21 và đồng hồ xoáy cỡ nhỏ là gì?
SV21 là đồng hồ xoáy full-bore từ DN15 đến DN300 với lắp kẹp hoặc mặt bích, dùng cho đường ống cỡ đầy đủ. Đồng hồ xoáy kiểu cắm cỡ nhỏ nhắm DN15 đến DN65 với kết nối kẹp, phù hợp vị trí cỡ nhỏ hoặc cải tạo.
SV21 có cần bù nhiệt độ và áp suất không?
Trên hơi bão hòa, đồng hồ đọc lưu lượng khối mà không cần bù; trên hơi quá nhiệt và khí, SV21 hỗ trợ đầu vào nhiệt độ và áp suất để tính lưu lượng tiêu chuẩn hoặc khối lượng. Tính năng bù là một phần của loại bù nhiệt độ áp suất tùy chọn.
SV21 có thể hoạt động trong khu vực nguy hiểm cháy nổ không?
Có. SV21 có các phiên bản không phòng nổ, an toàn nội tại và phòng nổ kín. Hãy khớp mã chứng nhận với phân vùng nguy hiểm tại vị trí lắp đặt.
SV21 เป็นเครื่องวัดการไหลแบบ vortex สำหรับของเหลว ก๊าซ และไอน้ำ bluff body ทำให้เกิด vortex สลับกันเมื่อของไหลผ่าน ความถี่ของการหลุดของ vortex เป็นสัดส่วนกับความเร็วการไหล และเครื่องวัดจะนับ vortex เพื่อหาอัตราการไหลเชิงปริมาตร ตัวเรือนได้รับการประเมินสำหรับอุณหภูมิของไหลตั้งแต่ลบ 40 ถึง 250 องศา C ตามมาตรฐาน โดยมีช่วงเสริมสูงสุด 350 องศา C และทำงานที่แรงดันใช้งานสูงสุด 25 MPa หรือพิกัดหน้าแปลน Class150 ถึง Class1500
ขนาดพิกัดสิบเอ็ดขนาดตั้งแต่ DN15 ถึง DN300 ครอบคลุมสายกระบวนการท่อขนาดเล็กและขนาดใหญ่ พร้อมการติดตั้งแบบหนีบและหน้าแปลน หัววัดตรวจจับเป็นสแตนเลส 316L และชิ้นส่วนเปียกเป็น 304 หรือ 316L การเชื่อมต่อกระบวนการเป็นเหล็กคาร์บอน 304 316 หรือ 316L ได้ ด้วยการสื่อสาร HART, Modbus หรือ Profibus และตัวเลือกตัวแปลงแยก SV21 จึงเหมาะกับ DCS ของโรงงาน การจัดการสินทรัพย์ และการตรวจสอบระยะไกล
SV21 สามารถวัดของไหลชนิดใดได้บ้าง
SV21 วัดของเหลว ก๊าซ และไอน้ำในช่วงอุณหภูมิและแรงดันที่กว้าง ไม่เหมาะกับการไหลหลายเฟส ของเหลวที่มีความหนืดสูง หรือตะกอนที่จะทำให้การหลุดของ vortex ลดลง
SV21 แตกต่างจากเครื่องวัด vortex ท่อขนาดเล็กอย่างไร
SV21 เป็นเครื่องวัด vortex แบบเต็มหน้าตัดตั้งแต่ DN15 ถึง DN300 พร้อมการติดตั้งแบบหนีบหรือหน้าแปลน ใช้กับสายกระบวนการขนาดเต็ม เครื่องวัด vortex แบบเสียบท่อขนาดเล็กกำหนดเป้า DN15 ถึง DN65 พร้อมการเชื่อมต่อแบบหนีบ เหมาะกับตำแหน่งท่อขนาดเล็กหรือปรับปรุง
SV21 ต้องการการชดเชยอุณหภูมิและแรงดันหรือไม่
ในไอน้ำอิ่มตัว เครื่องวัดอ่านอัตราการไหลเชิงมวลโดยไม่ต้องชดเชย ในไอน้ำร้อนยวดยิ่งและก๊าซ SV21 รองรับอินพุตอุณหภูมิและแรงดันเพื่อคำนวณการไหลมาตรฐานหรือเชิงมวล คุณสมบัติการชดเชยเป็นส่วนหนึ่งของชนิดชดเชยอุณหภูมิและแรงดันเสริม
SV21 สามารถทำงานในพื้นที่อันตรายจากการระเบิดได้หรือไม่
ได้ SV21 มีให้เลือกในรุ่นไม่ป้องกันการระเบิด รุ่นปลอดภัยโดยธรรมชาติ และรุ่นกันระเบิด จับคู่รหัสรับรองให้ตรงกับการแบ่งเขตพื้นที่อันตราย ณ จุดติดตั้ง
SV21 ialah flowmeter pusaran untuk perkhidmatan cecair, gas, dan stim. Satu badan olok-olokan menumpahkan pusaran berselang-seli apabila bendalir melepasinya; frekuensi pelepasan berkadar terus dengan halaju aliran, dan meter mengira pusaran untuk memperoleh aliran isipadu. Badan dinilai untuk suhu media dari tolak 40 hingga 60 darjah C sebagai piawai, dengan julat pilihan hingga 350 darjah C, dan berfungsi pada tekanan kerja sehingga 25 MPa atau penarafan bebibir Class150 hingga Class1500.
Sebelas saiz nominal dari DN15 hingga DN300 merangkumi talian proses paip kecil hingga besar, dengan pemasangan pengapit dan bebibir. Kuar pengesan adalah keluli tahan karat 316L dan bahagian basah adalah 304 atau 316L; sambungan proses boleh menjadi keluli karbon, 304, 316, atau 316L. Dengan komunikasi HART, Modbus, atau Profibus dan pilihan penukar berasingan, SV21 sesuai untuk DCS kilang, pengurusan aset, dan pemantauan jauh.
Bendalir apakah yang boleh diukur oleh SV21?
SV21 mengukur cecair, gas, dan stim merentasi julat suhu dan tekanan yang luas. Ia tidak sesuai untuk aliran pelbagai fasa, cecair yang sangat likat, atau buburan yang akan meredam pelepasan pusaran.
Apakah perbezaan antara SV21 dan meter pusaran paip kecil?
SV21 ialah meter pusaran saiz penuh dari DN15 hingga DN300 dengan pemasangan pengapit atau bebibir, digunakan pada talian proses saiz penuh. Meter pusaran gaya sisipan paip kecil menyasarkan DN15 hingga DN65 dengan sambungan pengapit dan sesuai untuk lokasi paip kecil atau retrofit.
Adakah SV21 memerlukan pampasan suhu dan tekanan?
Pada stim tepu meter membaca aliran jisim tanpa pampasan; pada stim lampau panas dan gas, SV21 menyokong input suhu dan tekanan untuk mengira aliran piawai atau jisim. Ciri pampasan adalah sebahagian daripada jenis pampasan suhu dan tekanan pilihan.
Bolehkah SV21 beroperasi di kawasan bahaya letupan?
Boleh. SV21 tersedia dalam versi bukan kalis letupan, intrinsik selamat, dan kalis letupan. Padankan kod pensijilan dengan pengelasan kawasan berbahaya di tapak pemasangan.
Ang SV21 ay isang vortex flowmeter para sa liquid, gas, at steam service. Ang isang bluff body ay nag-shed ng alternating vortices habang ang fluid ay lumalampas; ang shedding frequency ay proporsyonal sa flow velocity, at ang meter ay binibilang ang vortices upang makuha ang volumetric flow. Ang body ay rated para sa medium temperatures mula minus 40 hanggang 250 degrees C bilang standard, na may optional ranges hanggang 350 degrees C, at gumagana sa working pressures hanggang 25 MPa o Class150 hanggang Class1500 flange ratings.
Labing-isang nominal size mula DN15 hanggang DN300 ang sumasaklaw sa small-bore at large-bore process lines, na may clamp at flange mounting. Ang detection probe ay 316L stainless steel at ang wetted parts ay 304 o 316L; ang process connection ay maaaring carbon steel, 304, 316, o 316L. Sa HART, Modbus, o Profibus communication at isang separate converter option, ang SV21 ay akma sa plant DCS, asset management, at remote monitoring.
Anong mga fluid ang maaaring i-meter ng SV21?
Ang SV21 ay sumusukat ng liquids, gases, at steam sa malawak na temperature at pressure envelope. Hindi ito angkop para sa multiphase flow, highly viscous fluids, o slurries na mag-da-damp sa vortex shedding.
Ano ang pagkakaiba ng SV21 at small-bore vortex meters?
Ang SV21 ay full-bore vortex meter mula DN15 hanggang DN300 na may clamp o flange mounting, ginagamit sa full-size process lines. Ang small-bore insertion-style vortex meters ay naka-target sa DN15 hanggang DN65 na may clamp connection at umaangkop sa small-bore o retrofit locations.
Kailangan ba ng SV21 ng temperature at pressure compensation?
Sa saturated steam ang meter ay nagbabasa ng mass flow nang walang compensation; sa superheated steam at gases ang SV21 ay sumusuporta sa temperature at pressure inputs upang kalkulahin ang standard o mass flow. Ang compensation feature ay bahagi ng optional temperature at pressure compensation type.
Maaari bang gumana ang SV21 sa mga lugar na may panganib ng pagsabog?
Oo. Ang SV21 ay available sa non-explosion-proof, intrinsic safety, at flameproof versions. I-tugma ang certification code sa hazardous area classification sa installation site.
