| Measuring Medium | Gas, steam / Liquid |
|---|---|
| Accuracy | ±0.5% ±1.0% |
| Repeatability | 0.2% |
| Accuracy (Liquid) | ±0.3% ±0.5% |
| Repeatability (Liquid) | 0.1% |
| Nominal Diameter Range | DN25~DN1000 |
| Turndown Ratio | ≥10:1 |
| Working Pressure | ≤42MPa |
| Medium Temperature | ≤800℃ |
| Straight Pipe Run Requirement | Per calculation sheet: 5~80D upstream, 4~8D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

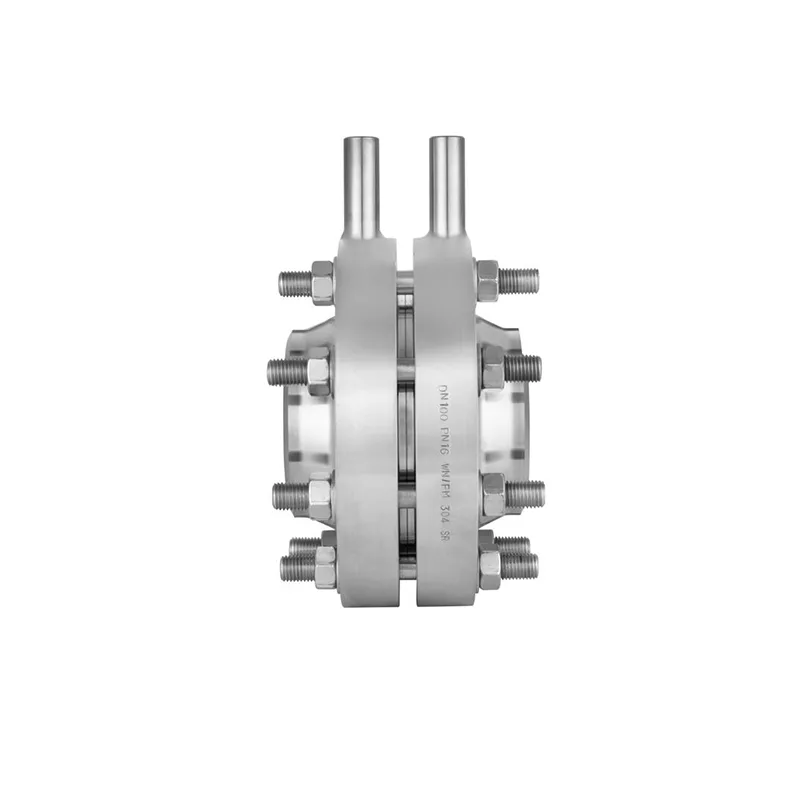

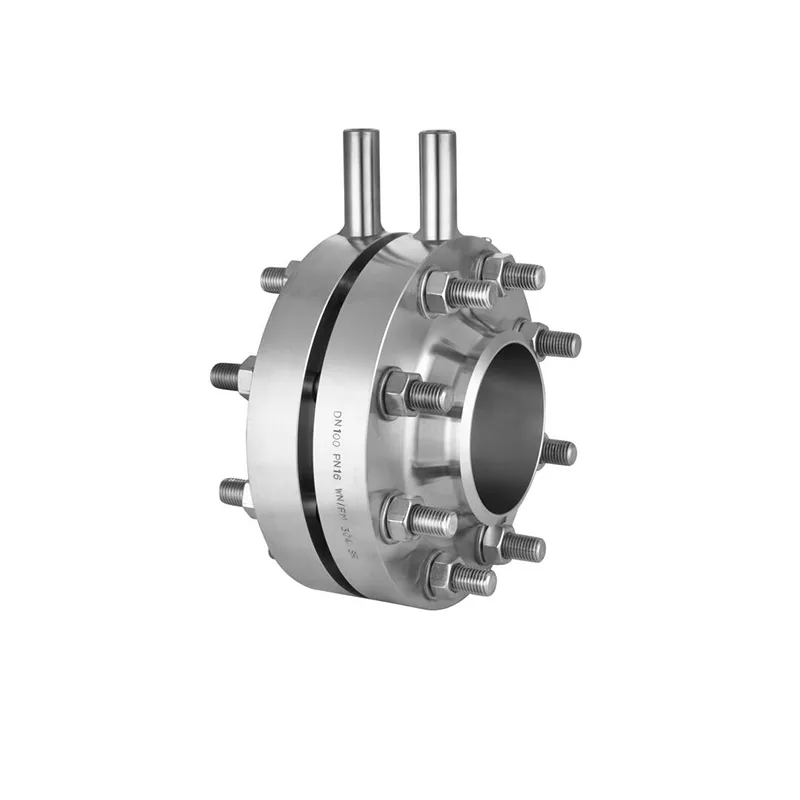

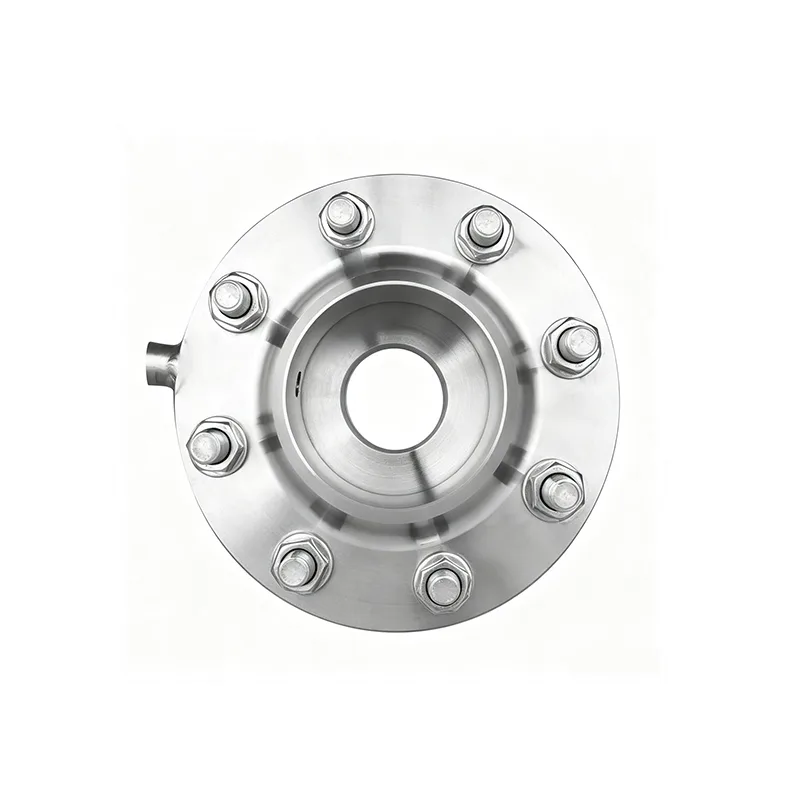

The SD40 is a standard orifice plate flowmeter measuring flow from the differential pressure across a machined restriction, with no moving parts in the line. It handles gas, steam and liquid from DN25 to DN1000 at up to 42 MPa and 800 degrees C, with gas accuracy of ±0.5% / ±1.0% and liquid accuracy of ±0.3% / ±0.5%.
The simple plate and holder make the SD40 the most straightforward of the differential pressure family, with turndown of at least 10:1 and repeatability of 0.2% for gas and 0.1% for liquid. Straight pipe runs follow the calculation sheet, and the meter is built under ISO 9001 with model-dependent CE, RoHS and FDA compliance.
What makes the SD40 different from other differential designs?
It is the simplest construction in the family, a flat orifice plate in a holder that is easy to specify and maintain; the trade-off is the longest straight run requirement.
How accurate is it?
Gas accuracy is ±0.5% / ±1.0% with 0.2% repeatability, and liquid accuracy is ±0.3% / ±0.5% with 0.1% repeatability.
Which pipe sizes does it cover?
The nominal diameter range is DN25 to DN1000, suiting most process headers and main lines.
What are the pressure and temperature limits?
The meter works up to 42 MPa and 800 degrees C, so it covers high-pressure steam and hot process duties.
SD40 是标准孔板流量计，通过测量孔板节流件两侧的差压来计算流量，管道内无活动部件。可测量气体、蒸汽与液体，公称通径 DN25 至 DN1000，压力最高 42 MPa、介质温度最高 800 摄氏度；气体精度为 ±0.5% 或 ±1.0%，液体精度为 ±0.3% 或 ±0.5%。
孔板与夹持件结构简洁，使 SD40 成为差压式家族中最易用的一款，量程比不低于 10:1，气体重复性 0.2%、液体重复性 0.1%。直管段要求按计算书确定，通常为上游 5 至 80 D、下游 4 至 8 D。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异。
SD40 与家族其它差压方案有何不同？
它的结构最简单，由平板孔板与夹持件组成，选型与维护都容易；代价是直管段要求在家族中最长。
精度如何？
气体精度为 ±0.5% 或 ±1.0%，重复性 0.2%；液体精度为 ±0.3% 或 ±0.5%，重复性 0.1%。
适用哪些管径？
公称通径范围为 DN25 至 DN1000，可覆盖大多数工艺总管与主管线。
压力与温度上限是多少？
最高工作压力 42 MPa、介质温度最高 800 摄氏度，可覆盖高压蒸汽与高温工艺工况。
SD40 adalah flowmeter pelat orifice standar yang mengukur aliran dari tekanan diferensial melintasi penyempitan yang dikerjakan mesin, tanpa bagian bergerak di dalam pipa. Alat ini menangani gas, uap dan cairan dari DN25 hingga DN1000 pada tekanan hingga 42 MPa dan suhu 800 derajat C, dengan akurasi gas ±0,5% atau 1,0% dan akurasi cairan ±0,3% atau 0,5%.
Pelat dan dudukannya yang sederhana menjadikan SD40 yang paling mudah dalam keluarga tekanan diferensial, dengan rasio jangkauan minimal 10:1 serta kemampuan ulang 0,2% untuk gas dan 0,1% untuk cairan. Kebutuhan bagian pipa lurus mengikuti lembar perhitungan, biasanya 5 hingga 80 D di hulu dan 4 hingga 8 D di hilir, dan alat ini dibuat di bawah sistem manajemen mutu ISO 9001 dengan kepatuhan CE, RoHS dan FDA yang bervariasi menurut model.
Apa yang membedakan SD40 dari desain diferensial lainnya?
Konstruksinya paling sederhana dalam keluarga ini, berupa pelat orifice datar di dudukannya, sehingga mudah ditentukan dan dirawat; konsekuensinya kebutuhan bagian lurus paling panjang.
Seberapa akurat alat ini?
Akurasi gas ±0,5% atau 1,0% dengan kemampuan ulang 0,2%, dan akurasi cairan ±0,3% atau 0,5% dengan kemampuan ulang 0,1%.
Ukuran pipa apa yang dicakupnya?
Rentang diameter nominal berjalan dari DN25 hingga DN1000, cocok untuk sebagian besar header proses dan jalur utama.
Berapa batas tekanan dan suhunya?
Alat bekerja hingga 42 MPa dan 800 derajat C, sehingga mencakup kerja uap bertekanan tinggi dan proses panas.
SD40 là lưu lượng kế tấm orifice tiêu chuẩn, đo lưu lượng từ áp suất chênh lệch qua một bộ phận tiết lưu được gia công, không có chi tiết chuyển động trong đường ống. Thiết bị đo được khí, hơi và chất lỏng từ DN25 đến DN1000, áp suất đến 42 MPa và nhiệt độ 800 độ C; độ chính xác khí là ±0,5% hoặc ±1,0%, chất lỏng là ±0,3% hoặc ±0,5%.
Kết cấu tấm và bộ kẹp đơn giản khiến SD40 là thiết bị dễ dùng nhất trong họ thiết bị chênh áp, với tỷ lệ dải đo ít nhất 10:1, độ lặp lại 0,2% với khí và 0,1% với chất lỏng. Yêu cầu đoạn ống thẳng theo bản tính toán, thường là 5 đến 80 D thượng lưu và 4 đến 8 D hạ lưu; sản phẩm được sản xuất theo hệ thống quản lý chất lượng ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model.
SD40 khác gì so với các thiết kế chênh áp khác?
Kết cấu đơn giản nhất trong họ, gồm tấm orifice phẳng đặt trong bộ kẹp, nên dễ chọn và bảo trì; đổi lại yêu cầu đoạn ống thẳng dài nhất.
Độ chính xác là bao nhiêu?
Khí có độ chính xác ±0,5% hoặc ±1,0% với độ lặp lại 0,2%; chất lỏng là ±0,3% hoặc ±0,5% với độ lặp lại 0,1%.
Thiết bị phủ những cỡ ống nào?
Dải đường kính danh nghĩa từ DN25 đến DN1000, phù hợp hầu hết đường góp công nghệ và tuyến ống chính.
Giới hạn áp suất và nhiệt độ là bao nhiêu?
Thiết bị làm việc đến 42 MPa và 800 độ C, đáp ứng các ứng dụng hơi áp cao và công nghệ nhiệt độ cao.
SD40 เป็นเครื่องวัดอัตราการไหลแบบแผ่นออริฟิซมาตรฐานที่วัดการไหลจากความดันแตกต่างผ่านชิ้นส่วนที่อัดการไหลซึ่งผ่านการขึ้นรูป โดยไม่มีชิ้นส่วนเคลื่อนที่ในท่อ เครื่องวัดแก๊ส ไอน้ำ และของเหลวได้ตั้งแต่ DN25 ถึง DN1000 ที่ความดันสูงสุด 42 MPa และอุณหภูมิ 800 องศาเซลเซียส ความแม่นยำของแก๊สอยู่ที่±0.5% หรือ 1.0% และของเหลวที่±0.3% หรือ 0.5%
แผ่นและตัวยึดที่เรียบง่ายทำให้ SD40 เป็นรุ่นที่ใช้งานตรงไปตรงมาที่สุดในกลุ่มเครื่องวัดแบบความดันแตกต่าง โดยมีอัตราส่วนช่วงการวัดอย่างน้อย 10:1 และความสามารถในการทำซ้ำ 0.2% สำหรับแก๊สและ 0.1% สำหรับของเหลว ความต้องการท่อตรงเป็นไปตามแบบคำนวณ โดยทั่วไป 5 ถึง 80 D ต้นน้ำและ 4 ถึง 8 D ปลายน้ำ เครื่องผลิตภายใต้ระบบคุณภาพ ISO 9001 โดยมีการรับรอง CE, RoHS และ FDA ตามรุ่น
อะไรทำให้ SD40 แตกต่างจากการออกแบบแบบความดันแตกต่างอื่น
เป็นโครงสร้างที่เรียบง่ายที่สุดในกลุ่ม ประกอบด้วยแผ่นออริฟิซแบนในตัวยึด ทำให้ระบุและบำรุงรักษาง่าย สิ่งที่ต้องแลกคือความต้องการท่อตรงที่ยาวที่สุด
มีความแม่นยำเท่าใด
ความแม่นยำของแก๊สอยู่ที่±0.5% หรือ 1.0% โดยมีความสามารถทำซ้ำ 0.2% และของเหลวอยู่ที่±0.3% หรือ 0.5% โดยมีความสามารถทำซ้ำ 0.1%
ครอบคลุมขนาดท่อใดบ้าง
ช่วงเส้นผ่านศูนย์กลางระบุตั้งแต่ DN25 ถึง DN1000 ซึ่งเหมาะกับท่อร่วมกระบวนการและท่อหลักส่วนใหญ่
ขีดจำกัดความดันและอุณหภูมิคือเท่าใด
เครื่องทำงานได้ถึง 42 MPa และ 800 องศาเซลเซียส จึงครอบคลุมงานไอน้ำความดันสูงและกระบวนการร้อน
SD40 ialah meter aliran plat orifice piawai yang mengukur aliran daripada tekanan pembeza merentasi sekatan yang dimesin, tanpa bahagian bergerak di dalam paip. Ia mengendalikan gas, wap dan cecair dari DN25 hingga DN1000 pada tekanan sehingga 42 MPa dan suhu 800 darjah C, dengan ketepatan gas ±0.5% atau 1.0% dan ketepatan cecair ±0.3% atau 0.5%.
Plat dan pemegang yang ringkas menjadikan SD40 yang paling mudah dalam keluarga tekanan pembeza, dengan nisbah julat sekurang-kurangnya 10:1 serta kebolehulangan 0.2% untuk gas dan 0.1% untuk cecair. Keperluan paip lurus mengikut helaian pengiraan, biasanya 5 hingga 80 D di hulu dan 4 hingga 8 D di hilir, dan meter ini dibina di bawah sistem pengurusan kualiti ISO 9001 dengan pematuhan CE, RoHS dan FDA mengikut model.
Apakah yang membezakan SD40 daripada reka bentuk pembeza yang lain?
Ia binaan paling ringkas dalam keluarga ini, iaitu plat orifice rata di dalam pemegang, menjadikannya mudah ditentukan dan diselenggara; pertukarannya ialah keperluan paip lurus yang paling panjang.
Sejauh manakah ketepatannya?
Ketepatan gas ±0.5% atau 1.0% dengan kebolehulangan 0.2%, manakala ketepatan cecair ±0.3% atau 0.5% dengan kebolehulangan 0.1%.
Saiz paip manakah yang diliputinya?
Julat diameter nominal dari DN25 hingga DN1000, sesuai untuk kebanyakan header proses dan talian utama.
Apakah had tekanan dan suhunya?
Meter beroperasi sehingga 42 MPa dan 800 darjah C, jadi ia meliputi kerja wap tekanan tinggi dan proses panas.
Ang SD40 ay isang standard orifice plate flowmeter na sumusukat ng flow mula sa differential pressure sa ibayo ng machined restriction, na walang gumagalaw na bahagi sa loob ng tubo. Kayang hawakan nito ang gas, steam at liquid mula DN25 hanggang DN1000 sa presyur hanggang 42 MPa at temperatura na 800 degrees C, na may gas accuracy na ±0.5% o 1.0% at liquid accuracy na ±0.3% o 0.5%.
Ang simpleng plate at holder ay ginagawang pinakadirekta ang SD40 sa pamilya ng differential pressure, na may turndown ratio na hindi bababa sa 10:1 at repeatability na 0.2% para sa gas at 0.1% para sa liquid. Ang kinakailangang tuwid na tubo ay sumusunod sa calculation sheet, karaniwan ay 5 hanggang 80 D upstream at 4 hanggang 8 D downstream, at ang meter ay ginawa sa ilalim ng ISO 9001 quality management system na may CE, RoHS at FDA compliance ayon sa modelo.
Ano ang nagpapakaiba sa SD40 mula sa ibang differential design?
Ito ang pinakasimpleng konstruksyon sa pamilya, isang patag na orifice plate sa holder, kaya madaling tukuyin at panatilihin; ang kapalit nito ay ang pinakamahabang kinakailangang tuwid na tubo.
Gaano ito katumpak?
Ang gas accuracy ay ±0.5% o 1.0% na may repeatability na 0.2%, at ang liquid accuracy ay ±0.3% o 0.5% na may repeatability na 0.1%.
Anong mga sukat ng tubo ang sakop nito?
Ang nominal diameter range ay mula DN25 hanggang DN1000, na akma sa karamihan ng process header at pangunahing linya.
Ano ang limitasyon sa presyur at temperatura?
Ang meter ay gumagana hanggang 42 MPa at 800 degrees C, kaya nasasakop nito ang high-pressure steam at maiinit na proseso.
