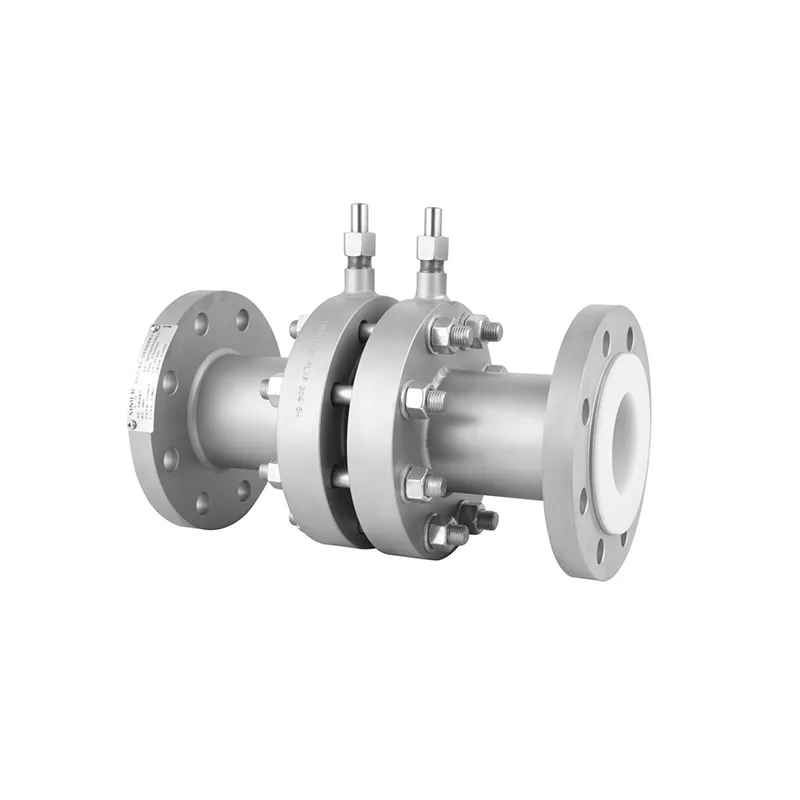

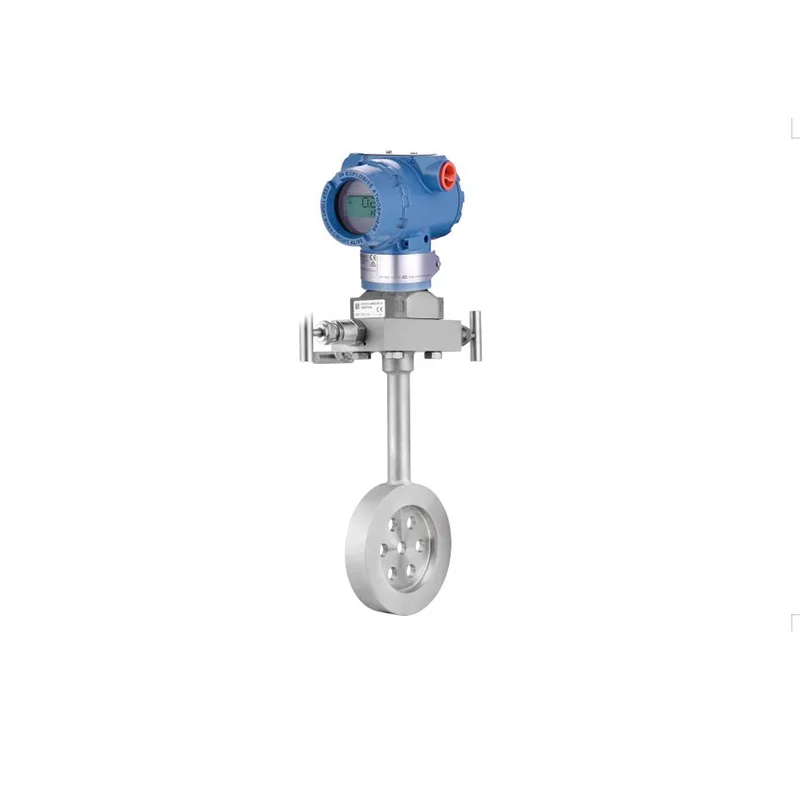

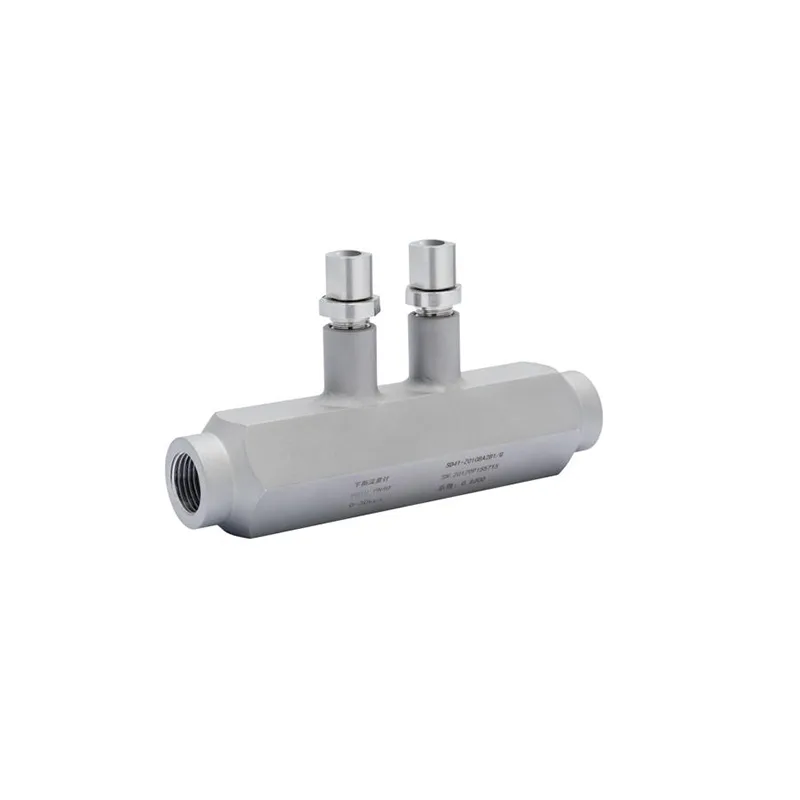

SD41 Balanced flowmeter with multi-hole rectification for stable flow. Wide range

产品概述

SD41 是平衡流量计，通过多孔孔板对流体进行整流，即使在很短的直管段上，到达测量点的流速分布依然稳定。可测量气体、蒸汽与液体，公称通径 DN10 至 DN3000，压力最高 42 MPa、介质温度最高 800 摄氏度；气体精度为 ±0.5% 或 ±1.0%，液体精度为 ±0.3% 或 ±0.5%。

由于多孔板对流动起到平衡整流作用，直管段要求降至上游 2 D、下游 2 D，非常适合常规方案无法安装的紧凑橇装与改造场合。气体重复性 0.2%、液体重复性 0.1%，量程比不低于 10:1。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异。

典型应用

• 可用直管段极短的改造项目
• 同一设计覆盖 DN10 至 DN3000 的宽口径范围
• 布置紧凑的橇装与成套装置
• 电力与化工行业的蒸汽、气体计量
• 弯头或阀门附近的水、污水与油气管线

选型须知

1. 管线拥挤时可充分利用上游 2 D、下游 2 D 的短直管段优势，但仍请告知上游存在何种扰动源。
2. 按用途选择精度等级：气体 ±0.5% 或 ±1.0%、液体 ±0.3% 或 ±0.5%。
3. 确认工况落在 DN10 至 DN3000、42 MPa、800 摄氏度与不低于 10:1 量程比范围内，并在订货时说明介质。

常见问题

SD41 与家族其它差压方案有何不同？

多孔板对流体进行整流而不仅是节流，因此能适应普通节流件无法承受的短直管段工况。

精度如何？

气体精度为 ±0.5% 或 ±1.0%，重复性 0.2%；液体精度为 ±0.3% 或 ±0.5%，重复性 0.1%。

适用哪些管径？

公称通径范围为 DN10 至 DN3000，从小型工艺管线到大型总管均可覆盖。

压力与温度上限是多少？

最高工作压力 42 MPa、介质温度最高 800 摄氏度，可覆盖高压蒸汽与高温工艺工况。
