| Measurement Range | 0~2000 mS/cm (K=2.7) |
|---|---|
| Concentration | NaOH 0-16%; CaCl2 0-22%; HNO3 0-28%; 36-96%; H2SO4 0-30%; 40-80%; 93-99%; HCl 0-18%; 22-36%; NaCl 0-10% (10-point custom concentration supported) |
| Temperature | 0~130°C (depending on electrode config) |
| Resolution | Conductivity: 0.1 uS·cm-1; 0.01 mS·cm-1; 0.01%; Temperature: 0.1℃ |
| Basic Error | Conductivity/TDS: ±1% F.S., Temperature: ±0.3℃ |
| Auto/Manual Temp Compensation Range | 0~130°C (reference 25°C) |
| Auto Temp Compensation Error | ±0.3% F.S. |
| Electronic Unit Stability | ±0.1% F.S. ±1 digit/24h |
| Electronic Unit Repeatability Error | ≤0.1% F.S. ±1 digit |
| Electronic Unit Alarm Error | ±1% F.S. |
| Electronic Unit Output Current Error | ±1% F.S. |
| Analog Signal Output | 0~20 mA (load resistance < 750 Ω); 4~20 mA (load resistance < 750 Ω); 20~4 mA (load resistance < 750 Ω) |
| 3 Relay Control Contacts | 3A 250 VAC, 3A 28 VDC or 120 VAC |
| Power Supply (optional) | 85–265 VAC±10%, 50±1 Hz, power ≤3W; 9–36 VDC, power ≤3W |
| External Dimensions | 144×144×118mm |
| Installation Method | Panel mount (embedded / wall-mounted) |
| Panel Cutout | 138×138mm |
| Working Environment | Ambient temp -20~60°C; relative humidity ≤90%; no strong magnetic field interference (except earth magnetic field) |
| Applications | Water treatment, environmental monitoring, laboratories, food & beverage, aquaculture |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

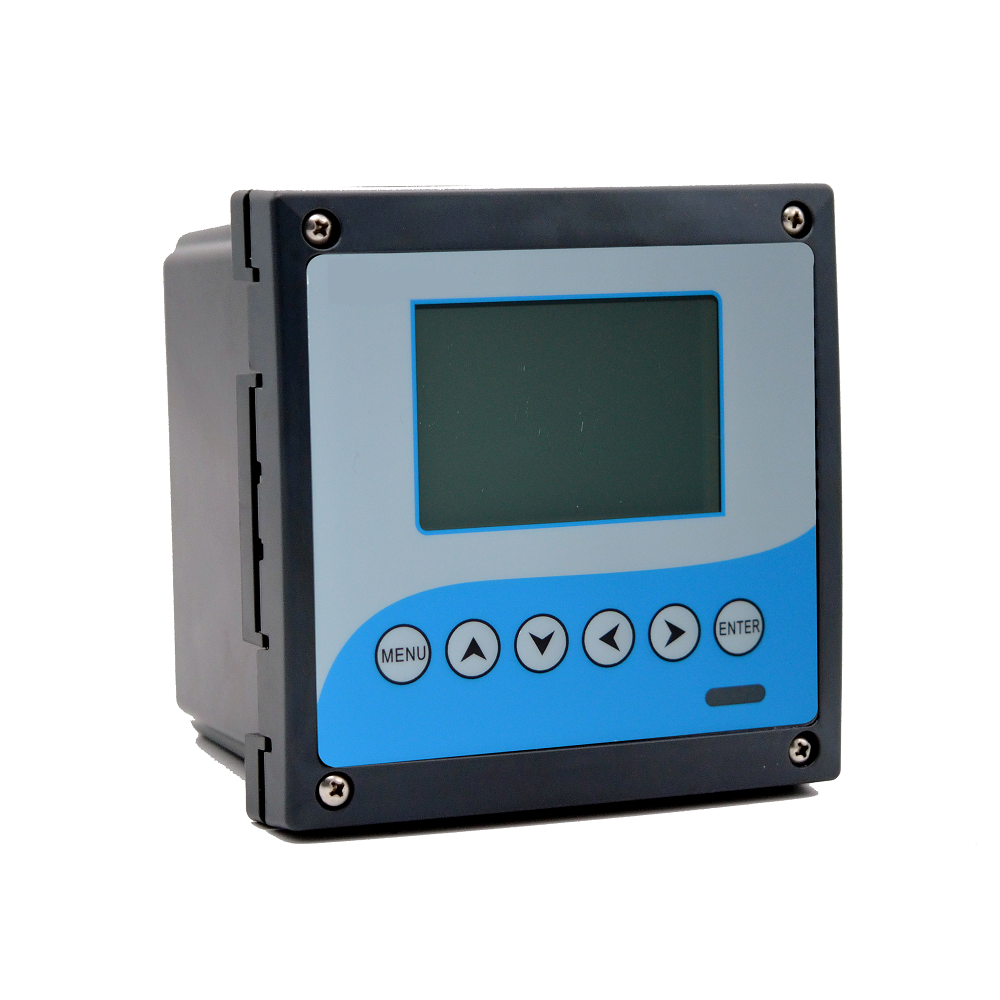

The CON6512 is an inductive, non-contact online conductivity and salinity transmitter for streams that would quickly destroy a contacting electrode. Instead of bare metal rings dipped in the sample, a toroidal sensor with cell constant K=2.7 couples the measurement signal through the liquid magnetically, so there are no electrodes to polarize, coat, or corrode. The range extends to 2 000 mS/cm, and the instrument is specified for harsh chemical, paper, and wastewater applications.
Because inductive cells remain reliable at very high conductivity, the CON6512 also displays chemical concentration directly in percent: NaOH 0–16%, CaCl2 0–22%, HNO3 0–28% and 36–96%, H2SO4 0–30%, 40–80% and 93–99%, HCl 0–18% and 22–36%, and NaCl 0–10%, with a ten-point custom table for other solutions. Temperature compensation covers 0–130 °C referenced to 25 °C. The 144 × 144 × 118 mm panel housing can be mounted flush in a panel or on a wall.
Why use an inductive cell instead of a contacting one?
A contacting cell reads through two metal electrodes, which polarize and foul in high-conductivity, dirty, or fibrous water. The inductive design couples the signal magnetically and exposes no electrodes, which is why it stays accurate up to 2 000 mS/cm in chemical, paper, and wastewater service.
Can it measure percent concentration, not just mS/cm?
Yes. The instrument holds preloaded curves for NaOH, CaCl2, HNO3, H2SO4, HCl, and NaCl within the stated ranges, and a ten-point custom curve can be programmed for other chemicals. Read the percentage directly and keep temperature compensation active.
How do I power and control it?
It accepts 85–265 VAC ±10% at 50 Hz or 9–36 VDC at no more than 3 W. Three relay contacts (3 A at 250 VAC) handle high, low, or dosing alarms, and the analog output forwards the live value to a PLC or recorder.
Where is the instrument normally installed?
The 144 × 144 × 118 mm housing requires a 138 × 138 mm panel cut-out and supports both embedded panel mounting and wall mounting. The separate sensor is installed in the process stream.
What is the measurement range?
Conductivity from 0 to 2 000 mS/cm with the K=2.7 sensor and temperature from 0 to 130 °C depending on sensor configuration, with basic error of ±1% of full scale on conductivity and ±0.3 °C on temperature.
