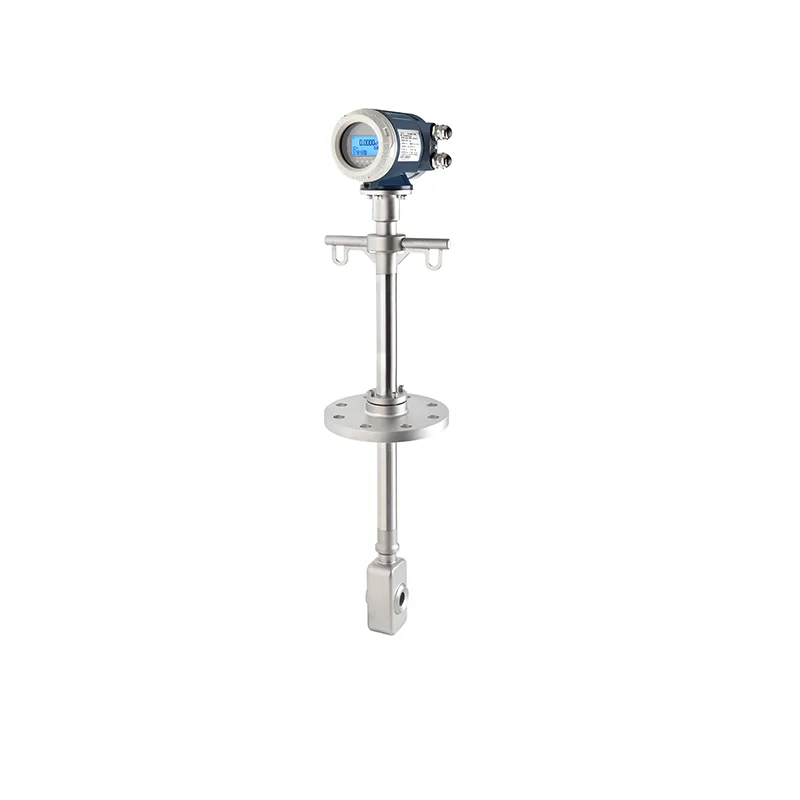

SE15 Insertion electromagnetic flowmeter

Pangkalahatang-ideya

Ang SE15 ay isang insertion electromagnetic flowmeter para sa mga conductive liquid sa malalaking pipes mula DN200 hanggang DN4000, na may accuracy na plus/minus 1.5 porsiyento. Ang flange-mounted o online insertion-removal probe ay umaabot sa flow centre ng malalaking mains, kaya ang metro ay naghahatid ng maaasahang flow data nang walang gastos ng full-bore sensor sa napakalalaking linya.

Kasama sa mga opsyon ang scraper electrodes na nag-aalis ng fouling sa field, PTFE liner para sa chemical resistance, at lithium-battery power kapag walang mains supply. Ang metro ay naglalabas ng 4-20 mA, frequency at pulse, nakikipag-ugnayan sa HART, Modbus o Profibus, at available sa integrated o split form na may IP65, IP67 o IP68 protection.

Mga Application

• Raw water at transmission mains mula DN200 pataas
• Wastewater trunk sewers at malalaking effluent lines
• Cooling water at utility circuits sa mga power plants
• Mining at industrial slurry o abrasive process lines
• Water distribution networks na nangangailangan ng murang flow data

Mga Tala sa Pagpili

1. Piliin ang scraper electrodes kapag ang likido ay madaling mag-foul o mag-coat sa electrode tips; ang PTFE liner at metal wetted parts ay akma sa karamihan ng industrial water duties.
2. Para sa online insertion-removal mounting, kumpirmahin ang line pressure at isolation valve bore bago mag-order upang ang probe ay ma-serve habang may presyon.
3. Panatilihin ang conductivity na higit sa 5 uS/cm, mga 20 uS/cm para sa softened water, at maglaan ng 5D upstream at 3D downstream straight runs.

Mga Madalas Itanong

Bakit pumili ng insertion meter para sa malalaking pipes?

Ang full-bore electromagnetic meter sa DN4000 pipe ay lubhang mahal upang buuin at i-install; ang insertion probe sa pamamagitan ng flange o isolation valve ay nagbibigay ng representatibong flow data sa maliit na bahagi ng gastos.

Anong accuracy ang maaasahan?

Plus/minus 1.5 porsiyento na may repeatability na 0.5 porsiyento, mas mahigpit kaysa karaniwang insertion meters at angkop para sa monitoring at balance duties sa malalaking mains.

Para saan ang scraper electrodes?

Ito ay naglilinis ng fouling o deposits mula sa electrode tips nang hindi inaalis ang probe sa linya, na nagpapanatiling stable sa pangmatagalang pagbasa sa maruming tubig.

Maaari bang tumakbo ang SE15 nang walang external power?

Oo, available ang lithium-battery powered version para sa mga remote sites, at ang split transmitter option ay nakakatulong kapag mahirap maabot ang probe location.
