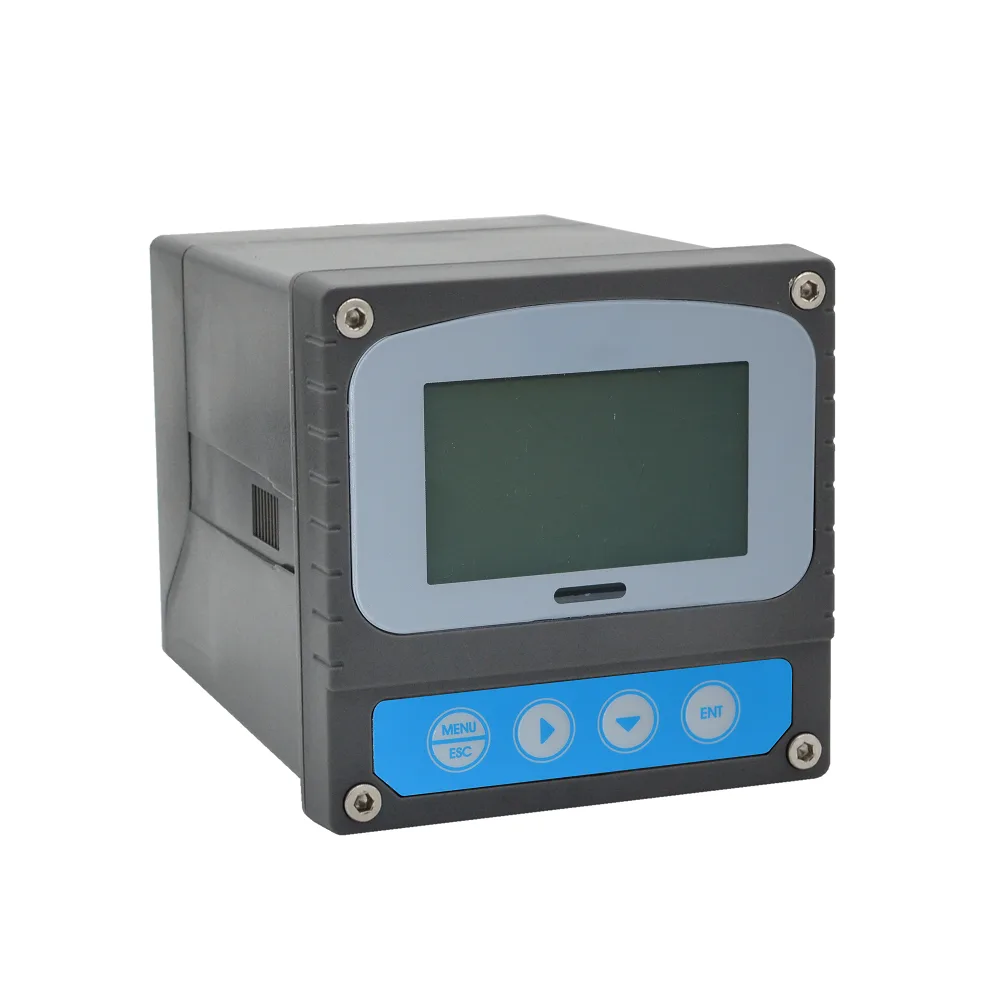

DO3000M 98×98 panel-mount DO monitor

Ikhtisar

DO3000M adalah anggota keluarga monitor oksigen terlarut yang ringkas 98 × 98 mm, dibangun di sekitar teknologi elektroda amperometrik berselaput yang sama dengan model panel yang lebih besar. Ia mengukur oksigen terlarut 0 hingga 25,00 mg/L dengan resolusi 0,01 mg/L dan galat dasar ±1% dari skala penuh, plus suhu 0 hingga 60 °C dengan kompensasi otomatis di rentang yang sama. Pada 98 × 98 × 130 mm dan 0,6 kg dengan potongan panel 93 × 93 mm, ia muat di kabinet yang tidak cukup untuk instrumen 144 × 144 mm.

Respons dan stabilitas cocok untuk kontrol aerasi: elektroda mencapai 90% nilai akhir dalam waktu di bawah 60 detik pada 25 °C dan di bawah 30 detik pada 35 °C, dan drift tetap di bawah 2% skala penuh per minggu pada tekanan dan suhu konstan. Output sinyal dapat diatur ke 0–10 mA (beban hingga 1,5 kΩ) atau 4–20 dan 20–4 mA (beban di bawah 750 Ω). Dua relay berating 3 A pada 240 VAC (atau 3 A pada 28 VDC) menggerakkan alarm dan satu tahap blower, dan meter berjalan pada 85–265 VAC atau, sebagai opsi, 9–36 VDC tidak lebih dari 3 W.

Aplikasi

• Instalasi air limbah paket dan terdesentralisasi - kontrol oksigen terlarut di tempat panel sempit
• Sistem lumpur aktif kecil - mencocokkan output blower dengan kebutuhan oksigen
• Skid efluen industri - menjaga tahap biologis tetap aerobik selama perubahan beban
• Tangki dan raceway akuakultur - pengawasan DO berkelanjutan di panel kontrol ringkas
• Unit pengolahan mobile dan pilot - memantau DO di instalasi sementara
• Gelung proses dan pendingin - melacak oksigen terlarut di skid yang ruangnya terbatas

Catatan pemilihan

1. Rencanakan pemeliharaan yang dituntut jenis elektroda ini. Selaput dan elektrolit internal adalah bahan habis pakai; ikuti jadwal inspeksi tetap, ganti selaput saat respons melambat, dan siapkan elektroda cadangan untuk bak kritis.
2. Beri sensor pergerakan air yang stabil. Elektroda berselaput mengonsumsi oksigen di permukaan selaput, sehingga kantong stagnan membaca rendah dan lambat; pasang sensor di tempat aliran kontinu dan representatif.
3. Hitung relay sebelum menentukan logika kontrol. Model ini menyediakan dua kontak kontrol (3 A pada 240 VAC atau 3 A pada 28 VDC) - satu alarm plus satu tahap blower; urutan aerasi tiga tahap memerlukan transmitter yang lebih besar.
4. Periksa wiring output. Output analog mendukung 0–10 mA ke beban hingga 1,5 kΩ, atau 4–20 dan 20–4 mA ke beban di bawah 750 Ω, jadi konfirmasi impedansi input PLC atau perekam yang Anda hubungkan.

Pertanyaan umum

Apa perbedaan DO3000M dengan DO6000M 144 × 144 mm?

Keduanya memakai elektroda berselaput dan mengukur 0–25,00 mg/L pada ±1% skala penuh. DO3000M adalah versi ringkas 98 × 98 mm dengan potongan 93 × 93 mm dan dua relay; DO6000M menambah relay ketiga, pemasangan dinding, dan ketepatan suhu lebih tinggi.

Berapa rentang dan akurasi yang diukurnya?

Oksigen terlarut 0 hingga 25,00 mg/L dengan galat dasar ±1% dari skala penuh dan resolusi 0,01 mg/L, plus suhu 0 hingga 60 °C dengan kompensasi otomatis.

Seberapa cepat merespons?

Elektroda mencapai 90% nilai akhir dalam waktu di bawah 60 detik pada 25 °C dan di bawah 30 detik pada 35 °C, cukup cepat untuk kontrol blower yang mengikuti perubahan kebutuhan oksigen.

Bagaimana dayanya?

Dengan 85–265 VAC pada 50 Hz, atau sebagai opsi 9–36 VDC, konsumsi tidak lebih dari 3 W pada keduanya - opsi DC cocok untuk panel jarak jauh bertenaga surya atau baterai.

Pemeliharaan apa yang dibutuhkan elektroda?

Selaput dan elektrolit adalah bahan habis pakai dengan umur kerja terbatas. Ikuti manual elektroda untuk pengisian, penyimpanan, dan pembersihan, ganti selaput saat respons melambat, dan kalibrasi terhadap referensi seperti udara jenuh air pada jadwal tetap.
