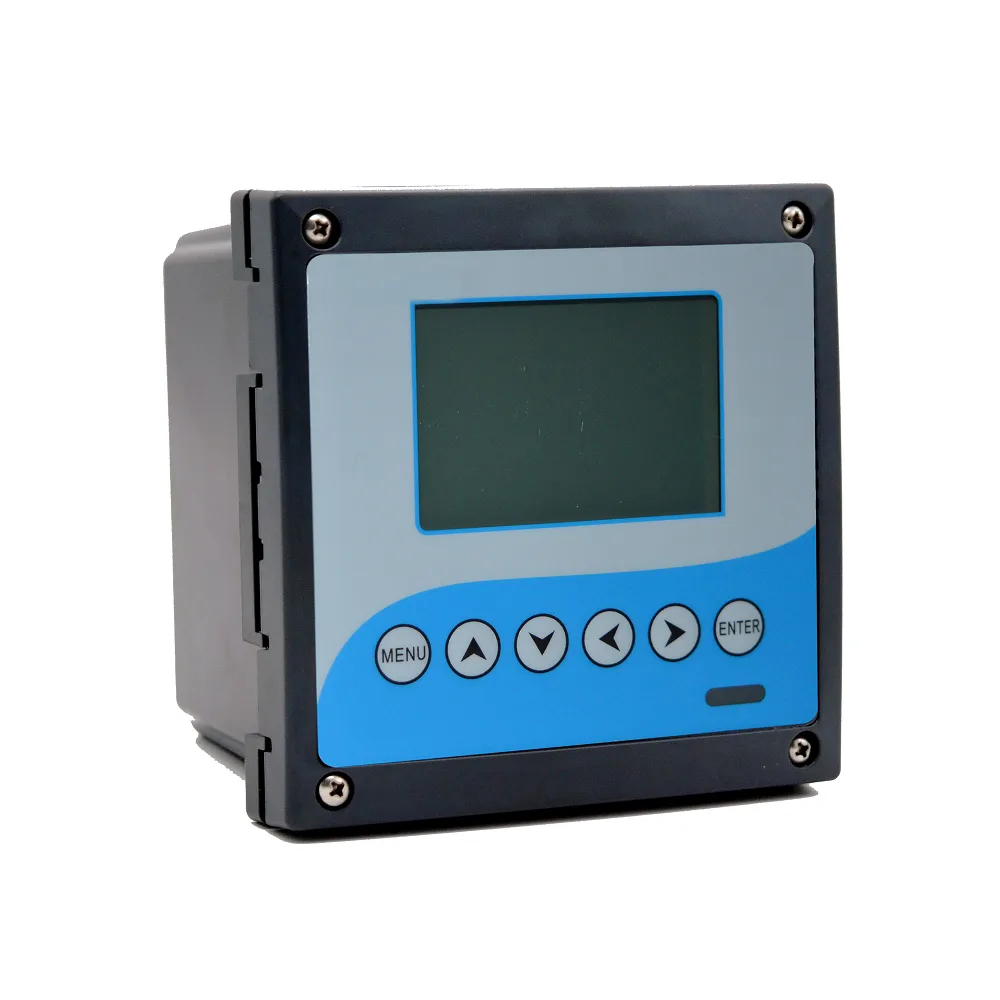

CON6000C 144×144 panel-mount conductivity monitor

Ikhtisar

CON6000C adalah monitor konduktivitas panel ukuran penuh 144 × 144 mm untuk instalasi yang lebih mementingkan kedalaman pengukuran daripada ruang panel. Rentang dapat diatur bebas dalam jendela konstanta sel yang dipasang: K=0,01 mencakup 0–20 uS/cm, K=0,1 mencakup 20–200 uS/cm, K=1,0 mencakup 200 uS/cm hingga 4 mS/cm, dan K=10,0 mencakup 4 hingga 20,0 mS/cm. Galat dasar adalah ±0,5% dari skala penuh ±1 digit untuk konduktivitas dan TDS, lebih ketat daripada meter panel ringkas di keluarga yang sama.

Selain konduktivitas dan TDS (hingga 10 000 mg/L), pembacaan yang sama dapat ditampilkan sebagai skala berorientasi salinitas hingga 18 000 ppm, 18 ppt, atau 1,8%, sehingga panel dapat menunjukkan unit yang biasa dipakai operator. Suhu terbaca hingga 150 °C tergantung konfigurasi elektroda, dengan kompensasi otomatis di 0–150 °C yang mengacu ke 25 °C. Transmitter membawa satu output analog dan tiga relay, berjalan pada 85–265 VAC atau 9–36 VDC tidak lebih dari 3 W, dan dipasang di panel atau di dinding.

Aplikasi

• Pembangkit listrik - pemantauan konduktivitas air make-up dan gelung pendingin
• Air proses kimia - memverifikasi aliran umpan dan daur ulang tetap dalam target
• Air umpan boiler dan kondensat - mendeteksi dini tembusnya padatan terlarut
• Instalasi reverse osmosis - memantau kualitas permeat dan konsentrat
• Pengolahan air industri - melacak kinerja demineraliser dan pelunak
• Gelung proses makanan dan minuman - memverifikasi kualitas air bilas dan proses

Catatan pemilihan

1. Pilih konstanta sel sebelum memesan, karena ia menetapkan jendela pengukuran: K=0,01 untuk air ultramurni, K=0,1 untuk air umpan berkualitas baik, K=1,0 untuk air proses umum, dan K=10,0 untuk brine atau aliran berkonduktivitas tinggi.
2. Baca akurasi terhadap skala penuh. Angka ±0,5% mengacu pada puncak rentang terpilih, jadi pembacaan semakin ketat bila konstanta sel yang dipasang menempatkan nilai normal Anda tinggi di jendela.
3. Konfirmasi kebutuhan output dan relay. Satu output analog dapat dipilih sebagai 0–20, 4–20, atau 20–4 mA untuk beban di bawah 750 Ω, dan tiga relay berating 3 A pada 250 VAC (atau 3 A pada 28 VDC) menangani alarm dan kontrol.
4. Periksa lingkungan. Elektronik dinilai untuk suhu lingkungan -10 hingga 60 °C pada kelembaban relatif hingga 90%, jauh dari medan magnet kuat - lokasi panel berventilasi daripada pemasangan langsung di atas jalur panas.

Pertanyaan umum

Apa perbedaan CON6000C dengan CON3000C yang ringkas?

CON6000C adalah anggota keluarga ukuran penuh 144 × 144 mm: galat dasar mengencang dari ±1,0% menjadi ±0,5% dari skala penuh, tiga relay alih-alih dua, tambahan skala tampilan PPM, PPT, dan persen, serta pemasangan panel dan dinding.

Apakah TDS diukur langsung?

TDS dihitung dari pembacaan konduktivitas dengan faktor konversi, jadi akurasi bergantung pada kesesuaian faktor itu dengan padatan terlarut yang sebenarnya ada di air Anda. Nilai yang sama juga dapat ditampilkan sebagai skala PPM, PPT, atau persen.

Untuk apa tampilan salinitas itu?

Rentang PPM, PPT, dan persen adalah skala alternatif dari pembacaan turunan konduktivitas yang sama, sehingga operator membaca dalam unit yang lazim di industrinya tanpa mengonversi di kertas.

Berapa rentang suhu yang dicakupnya?

Input suhu mencapai 150 °C tergantung konfigurasi elektroda, dengan kompensasi otomatis di 0–150 °C yang mengacu ke 25 °C dan galat suhu yang dinyatakan ±0,3 °C.

Catu daya apa yang dibutuhkannya?

Baik 85–265 VAC pada 50 Hz atau 9–36 VDC, konsumsi tidak lebih dari 3 W pada keduanya, sehingga transmitter yang sama cocok untuk panel berlistrik dan stasiun DC berdaya rendah.
