| Measured Liquid | Gas |
|---|---|
| Accuracy Class | Reading ±1.0% + full scale ±0.5% |
| Fluid Temperature | -40 ~300 °C |
| Turndown Ratio | 4.167361111 |
| Nominal Diameter Range | (80~2000)mm |
| Working Pressure | 1.6MPa |
| Connection Material | 304 / 316L / Other |
| Probe Material | 316L / Hastelloy C / 316L+PTFE coating / High-temp ceramic |
| Connection Type | Online insertion-removal type |
| Protection Rating | IP67 |
| Power Supply | 220VAC/24VDC |
| Signal Output | (4~20) mA / Digital pulse |
| Communication | HART/Modbus |
| Electrical Connection | 1/2-14NPT/M20×1.5 |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated / split type |
| Working Environment | Ambient temp -25~60°C, humidity 5%~90% |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

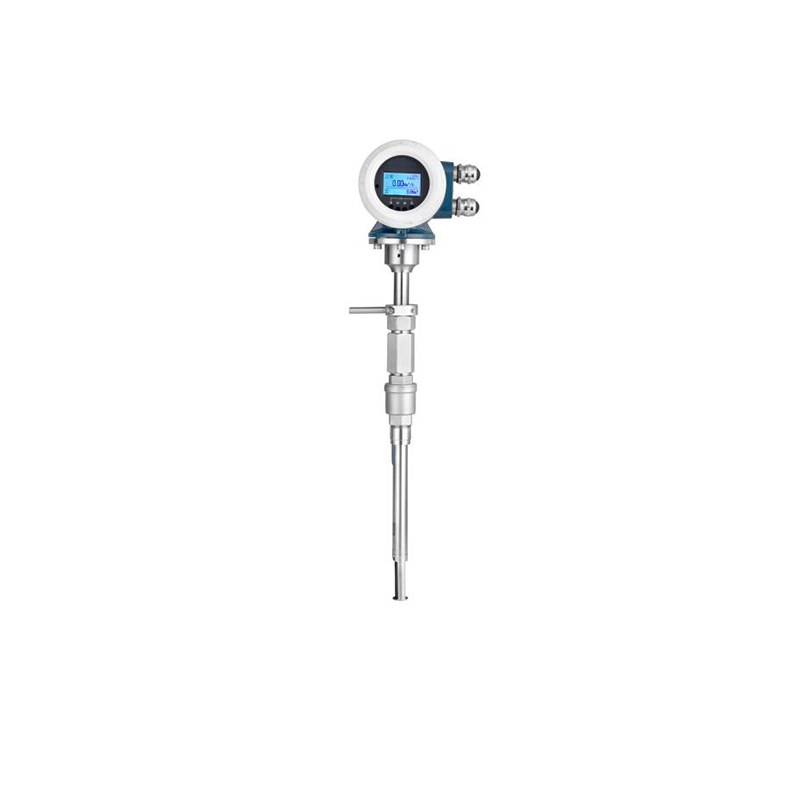

The ST54 is a thermal dispersion mass flowmeter for gas service in an insertion body. Two platinum sensors measure the heat carried away by the flowing gas; the cooling effect is proportional to mass flow, so the reading is independent of pressure and temperature. The output is mass, so no compensation is needed.

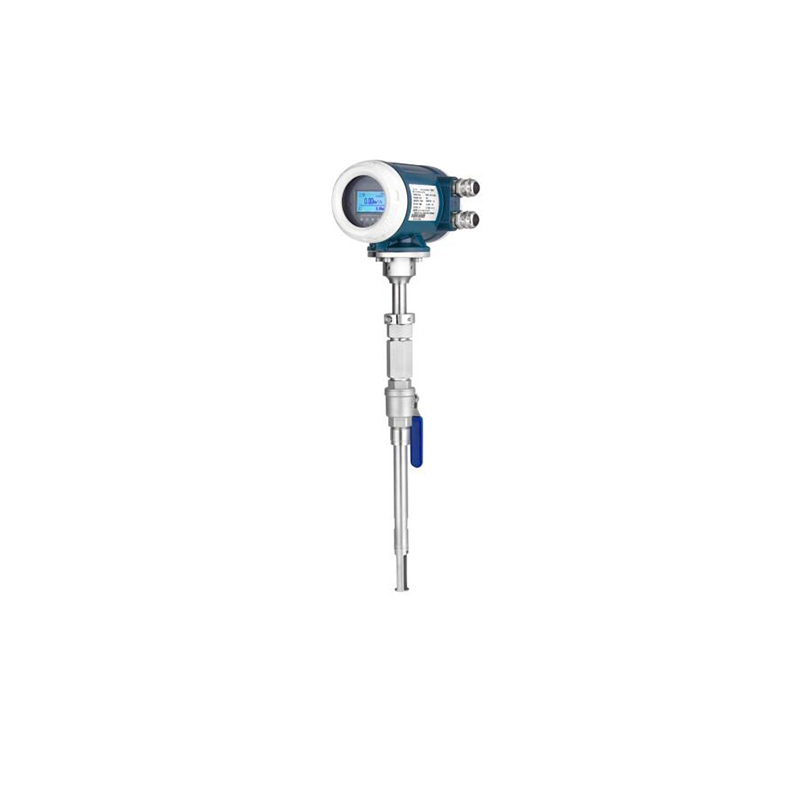

The probe mounts through a 1.6 MPa ball valve, so the meter can be installed or removed on a live pipe. Eight nominal sizes from 80 to 2000 mm cover trunk lines and large-bore gas distribution. Rated for ambient minus 25 to 60 degrees C, IP67.
Why is the ST54 a mass flowmeter rather than a volumetric meter for gas?
Gas density changes with pressure and temperature, so a volumetric reading drifts. The ST54 measures gas mass directly, removing the need for compensation.
What makes the ST54 different from inline-style thermal meters?
The ST54 is an insertion meter for 80 to 2000 mm pipes, with online hot-tap installation through a ball valve. It is used on trunk lines and large-diameter pipes.
Can the ST54 be installed or removed without shutting down the line?
Yes. The probe mounts through a 1.6 MPa-rated ball valve, so it can be inserted or retracted from a live pipe.
Does the ST54 require straight pipe runs?
A short straight section of about 10 diameters upstream is usually enough because the thermal principle is not sensitive to flow profile.
ST54 是面向气体测量的热式质量流量计,采用插入式(探头)结构。两支铂电阻传感器测量被流动气体带走的热量;冷却效应与质量流量成正比,因此在额定范围内读数不受压力和温度影响。输出是质量,因此不需要温度或压力补偿。
插入式探头通过 1.6 MPa 额定球阀安装,可在不停气的情况下装入或取出仪表。80 至 2000 mm 共 8 个公称口径覆盖主管线和大口径气体分配。探头工作环境为 -25 至 60℃、相对湿度 5% 至 90%,防护等级 IP67。
ST54 为什么是气体质量流量计而不是体积式流量计?
气体密度随压力和温度剧烈变化,体积读数会漂移。ST54 直接测量气体质量,无需补偿。
ST54 与管段式热式流量计相比有什么特点?
ST54 是插入式流量计,适用 80 至 2000 mm 大口径管道,通过球阀在线热插拔安装。用于管段式无法实用化的主管线和大口径管道。
ST54 能否在不停气的情况下装入或取出?
可以。探头通过 1.6 MPa 额定球阀安装,因此可在带压运行管线上插入或收回。需执行短暂的隔离程序,但生产不中断。
ST54 需要直管段吗?
热式原理对流型不如差压式敏感,通常上游约 10 倍直径的短直管段即可。具体布局请参考安装手册。
ST54 adalah flowmeter massa dispersi termal untuk layanan gas, dalam bodi insersi (probe). Dua sensor resistansi platinum mengukur panas yang terbawa oleh gas yang mengalir; efek pendinginan sebanding dengan aliran massa, sehingga pembacaan tidak bergantung pada tekanan dan suhu dalam rentang terukur. Karena keluarannya adalah massa, tidak diperlukan kompensasi suhu atau tekanan.
Probe insersi dipasang melalui katup bola berperingkat 1,6 MPa, sehingga meter dapat dipasang atau dilepas pada pipa yang beroperasi tanpa mematikan jalur. Delapan ukuran nominal dari 80 hingga 2000 mm mencakup jalur utama dan distribusi gas pipa besar. Bodi probe dinilai untuk suhu sekitar minus 25 hingga 60 derajat C, kelembapan 5 hingga 90 persen, dan perlindungan IP67.
Mengapa ST54 adalah flowmeter massa dan bukan meter volumetrik untuk gas?
Densitas gas berubah tajam dengan tekanan dan suhu, sehingga pembacaan volumetrik menyimpang. ST54 mengukur massa gas secara langsung, menghilangkan kebutuhan akan kompensasi.
Apa yang membuat ST54 berbeda dari meter termal gaya sebaris?
ST54 adalah meter insersi untuk ukuran pipa 80 hingga 2000 mm, dengan pemasangan hot-tap online melalui katup bola. Ini digunakan pada jalur utama dan pipa berdiameter besar di mana bodi sebaris tidak praktis.
Bisakah ST54 dipasang atau dilepas tanpa mematikan jalur?
Ya. Probe dipasang melalui katup bola berperingkat 1,6 MPa, sehingga meter dapat dimasukkan ke atau ditarik dari pipa bertekanan yang beroperasi. Prosedur isolasi singkat diikuti, tetapi produksi tidak dihentikan.
Apakah ST54 memerlukan ruas pipa lurus?
Bagian lurus pendek sekitar 10 diameter di hulu biasanya cukup karena prinsip termal tidak sensitif terhadap profil aliran dengan cara yang sama seperti meter tekanan diferensial. Selalu periksa panduan pemasangan untuk tata letak spesifik.
ST54 là đồng hồ đo khối lượng phân tán nhiệt dùng cho khí, với thân cắm (đầu dò). Hai cảm biến điện trở bạch kim đo nhiệt bị dòng khí mang đi; hiệu ứng làm mát tỉ lệ thuận với lưu lượng khối, nên chỉ số không phụ thuộc vào áp suất và nhiệt độ trong dải định mức. Vì đầu ra là khối lượng, không cần bù nhiệt độ hay áp suất.
Đầu dò cắm được lắp qua một van bi định mức 1,6 MPa, nên đồng hồ có thể lắp hoặc tháo trên đường ống đang vận hành mà không cần dừng tuyến. Tám kích thước danh định từ 80 đến 2000 mm bao phủ đường trục và phân phối khí cỡ lớn. Thân đầu dò chịu nhiệt độ môi trường âm 25 đến 60 độ C, độ ẩm 5 đến 90 phần trăm và đạt bảo vệ IP67.
Tại sao ST54 là đồng hồ đo khối lượng chứ không phải đồng hồ thể tích cho khí?
Khối lượng riêng khí thay đổi mạnh theo áp suất và nhiệt độ, nên chỉ số thể tích sẽ trôi. ST54 đo trực tiếp khối lượng khí, loại bỏ nhu cầu bù.
Điều gì làm ST54 khác với đồng hồ nhiệt kiểu inline?
ST54 là đồng hồ cắm cho đường ống 80 đến 2000 mm, với lắp đặt hot-tap trực tuyến qua van bi. Nó được dùng trên đường trục và đường ống lớn nơi thân inline không khả thi.
ST54 có thể lắp hoặc tháo mà không cần dừng tuyến không?
Có. Đầu dò lắp qua van bi định mức 1,6 MPa, nên đồng hồ có thể cắm vào hoặc rút ra khỏi đường ống đang vận hành có áp. Thực hiện quy trình cách ly ngắn nhưng sản xuất không bị dừng.
ST54 có cần đoạn ống thẳng không?
Một đoạn ống thẳng ngắn khoảng 10 lần đường kính phía trước thường đủ vì nguyên lý nhiệt không nhạy với dòng chảy như đồng hồ áp suất vi sai. Luôn kiểm tra hướng dẫn lắp đặt cho bố trí cụ thể.
ST54 เป็นเครื่องวัดมวลแบบกระจายความร้อนสำหรับงานก๊าซ ในตัวเรือนแบบเสียบ (หัววัด) ตัวตรวจจับความต้านทานแพลทินัมสองตัววัดความร้อนที่ก๊าซที่ไหลพัดพาเอาไป ผลของการทำให้เย็นลงเป็นสัดส่วนกับอัตราการไหลเชิงมวล ดังนั้นค่าที่อ่านได้จึงไม่ขึ้นกับความดันและอุณหภูมิภายในช่วงพิกัด เนื่องจากผลลัพธ์เป็นมวล จึงไม่ต้องชดเชยอุณหภูมิหรือความดัน
หัววัดแบบเสียบติดตั้งผ่านวาล์วลูกบอลพิกัด 1.6 MPa ทำให้สามารถติดตั้งหรือถอดเครื่องวัดบนท่อที่กำลังทำงานอยู่โดยไม่ต้องหยุดสาย ขนาดพิกัดแปดขนาดตั้งแต่ 80 ถึง 2000 มม. ครอบคลุมสายหลักและการกระจายก๊าซท่อขนาดใหญ่ ตัวเรือนหัววัดได้รับการประเมินสำหรับอุณหภูมิแวดล้อมตั้งแต่ลบ 25 ถึง 60 องศา C ความชื้น 5 ถึง 90 เปอร์เซ็นต์และการป้องกัน IP67
ทำไม ST54 จึงเป็นเครื่องวัดมวลมากกว่าเครื่องวัดปริมาตรสำหรับก๊าซ
ความหนาแน่นของก๊าซเปลี่ยนแปลงอย่างมากตามความดันและอุณหภูมิ ค่าปริมาตรจึงเลื่อน ST54 วัดมวลก๊าซโดยตรง ขจัดความจำเป็นในการชดเชย
อะไรทำให้ ST54 แตกต่างจากเครื่องวัดเทอร์มอลแบบในท่อ
ST54 เป็นเครื่องวัดแบบเสียบสำหรับขนาดท่อ 80 ถึง 2000 มม. พร้อมการติดตั้งแบบ hot-tap ออนไลน์ผ่านวาล์วลูกบอล ใช้กับสายหลักและท่อขนาดใหญ่ที่ตัวเรือนแบบในท่อไม่สามารถทำได้
ST54 สามารถติดตั้งหรือถอดโดยไม่ต้องหยุดสายได้หรือไม่
ได้ หัววัดติดตั้งผ่านวาล์วลูกบอลพิกัด 1.6 MPa ดังนั้นเครื่องวัดสามารถเสียบเข้าไปหรือดึงออกจากท่อที่มีแรงดันและกำลังทำงาน มีขั้นตอนการแยกสั้น ๆ แต่การผลิตไม่หยุด
ST54 ต้องใช้ท่อตรงหรือไม่
ช่วงท่อตรงสั้น ๆ ประมาณ 10 เท่าของเส้นผ่านศูนย์กลางทางด้านเหนือน้ำมักเพียงพอ เนื่องจากหลักการเทอร์มอลไม่ไวต่อรูปแบบการไหลเหมือนมาตรวัดความดันต่าง โปรดตรวจสอบคู่มือการติดตั้งสำหรับเลย์เอาต์เฉพาะ
ST54 ialah flowmeter jisim serakan terma untuk perkhidmatan gas, dalam badan sisipan (kuar). Dua penderia rintangan platinum mengukur haba yang dibawa keluar oleh gas yang mengalir; kesan penyejukan berkadar terus dengan aliran jisim, jadi bacaan tidak bergantung pada tekanan dan suhu dalam julat kadar. Oleh kerana keluaran adalah jisim, tiada pampasan suhu atau tekanan diperlukan.
Kuar sisipan dipasang melalui injap bola berkadar 1.6 MPa, jadi meter boleh dipasang atau ditanggalkan pada paip yang sedang beroperasi tanpa menutup talian. Lapan saiz nominal dari 80 hingga 2000 mm merangkumi talian utama dan pengagihan gas paip besar. Badan kuar dinilai untuk suhu persekitaran tolak 25 hingga 60 darjah C, kelembapan 5 hingga 90 peratus, dan perlindungan IP67.
Mengapakah ST54 ialah flowmeter jisim dan bukan meter isipadu untuk gas?
Ketumpatan gas berubah dengan mendadak terhadap tekanan dan suhu, jadi bacaan isipadu akan hanyut. ST54 mengukur jisim gas secara terus, menghapuskan keperluan pampasan.
Apakah yang membezakan ST54 daripada meter terma gaya sebaris?
ST54 ialah meter sisipan untuk saiz paip 80 hingga 2000 mm, dengan pemasangan hot-tap dalam talian melalui injap bola. Ia digunakan pada talian utama dan paip berdiameter besar di mana badan sebaris tidak praktikal.
Bolehkah ST54 dipasang atau ditanggalkan tanpa menutup talian?
Boleh. Kuar dipasang melalui injap bola berkadar 1.6 MPa, jadi meter boleh dimasukkan ke atau ditarik keluar dari paip bertekanan yang beroperasi. Prosedur pengasingan ringkas diikuti, tetapi pengeluaran tidak dihentikan.
Adakah ST54 memerlukan panjang paip lurus?
Bahagian lurus pendek kira-kira 10 diameter di hulu biasanya mencukupi kerana prinsip terma tidak peka terhadap profil aliran seperti meter tekanan pembezaan. Sentiasa periksa panduan pemasangan untuk susun atur tertentu.
Ang ST54 ay isang thermal dispersion mass flowmeter para sa gas service, sa isang insertion (probe) body. Dalawang platinum resistance sensor ay sumusukat sa init na dinala ng dumadaloy na gas; ang epekto ng paglamig ay proporsyonal sa mass flow, kaya ang reading ay independiyente sa pressure at temperatura sa loob ng rated range. Dahil ang output ay mass, hindi nangangailangan ng temperature o pressure compensation.
Ang insertion probe ay naka-mount sa pamamagitan ng 1.6 MPa-rated ball valve, kaya ang meter ay maaaring i-install o alisin sa isang buhay na tubo nang hindi isinasara ang linya. Walong nominal size mula 80 hanggang 2000 mm ang sumasaklaw sa trunk lines at large-bore gas distribution. Ang probe body ay rated para sa ambient minus 25 hanggang 60 degrees C, 5 hanggang 90 percent humidity, at IP67 protection.
Bakit ang ST54 ay mass flowmeter sa halip na volumetric meter para sa gas?
Ang density ng gas ay lubhang nagbabago sa pressure at temperatura, kaya ang volumetric reading ay dumidilag. Ang ST54 ay direktang sumusukat sa mass ng gas, na nag-aalis ng pangangailangan para sa compensation.
Ano ang nagpapahiwalay sa ST54 mula sa inline-style thermal meters?
Ang ST54 ay insertion meter para sa pipe sizes na 80 hanggang 2000 mm, na may online hot-tap installation sa pamamagitan ng ball valve. Ginagamit ito sa trunk lines at large-diameter pipes kung saan ang inline body ay hindi praktikal.
Maaari bang i-install o alisin ang ST54 nang hindi isinasara ang linya?
Oo. Ang probe ay naka-mount sa pamamagitan ng 1.6 MPa-rated ball valve, kaya ang meter ay maaaring i-insert sa o bawiin mula sa isang buhay, pressurized na tubo. May maikling isolation procedure, ngunit hindi hinihinto ang produksyon.
Kailangan ba ng ST54 ng straight pipe runs?
Isang maikling straight section na humigit-kumulang 10 diameters sa upstream ay karaniwang sapat dahil ang thermal principle ay hindi sensitibo sa flow profile sa parehong paraan tulad ng differential pressure meters. Laging suriin ang installation guide para sa specific layout.
