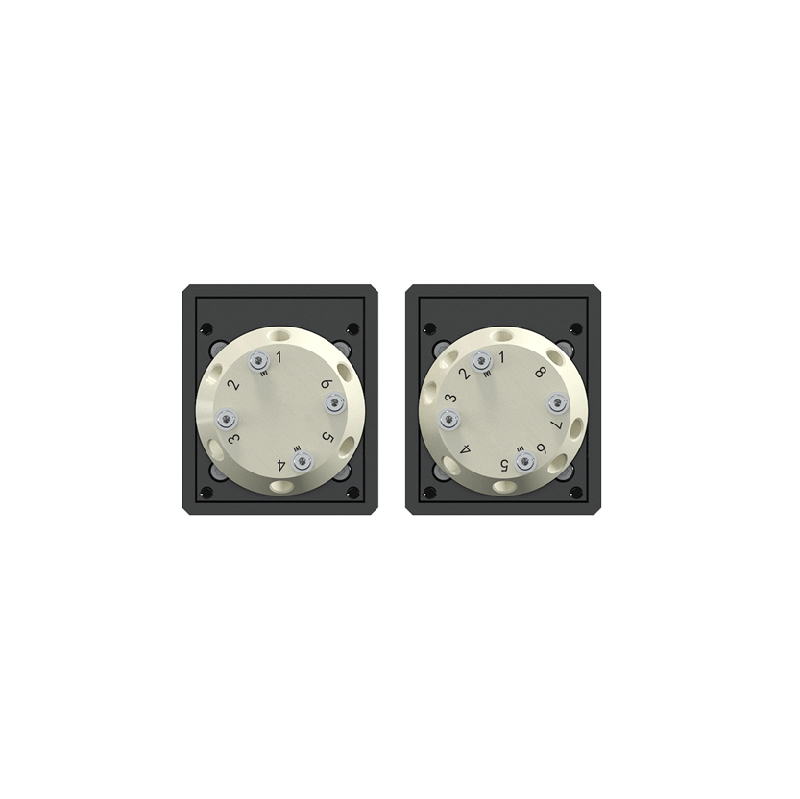

| Flow Path Configuration | 6/8-channel valve head, 1.2mm flow path |
|---|---|
| Serial Communication Protocol | RS232/RS485, customizable CAN communication |
| Multi-protocol Control | Default custom protocol; compatible with ASCII/Modbus |
| Rotor Groove Volume (ul) | 6.5 ul (6-channel) / 5.3 ul (8-channel) |
| Port-to-Port Volume (ul) | 33.4 ul / 32.6 ul |
| Port Thread (UNF) | 1/4-28 |
| Wetted Material | Alumina ceramic |
| Valve Head Liquid Temperature | Max test temperature 100°C |
| Full Rotation Switching Time | 4 s/revolution (all valve heads) |
| Applicable Power Supply | DC24V/3A |
| Max Driving Force / Torque | 8 N/m |
| Device Weight | 0.8 kg |
| Air Pressure | 0~0.6MPa / water pressure: 0~1.0MPa |
| Temperature | 0°C to +50°C humidity: ≤80% non-condensing |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

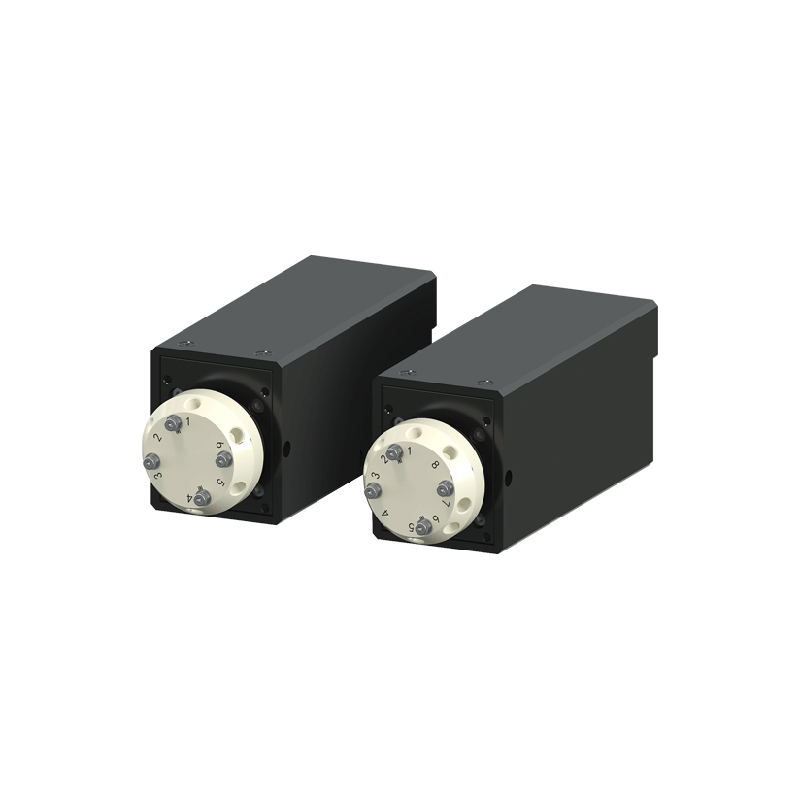

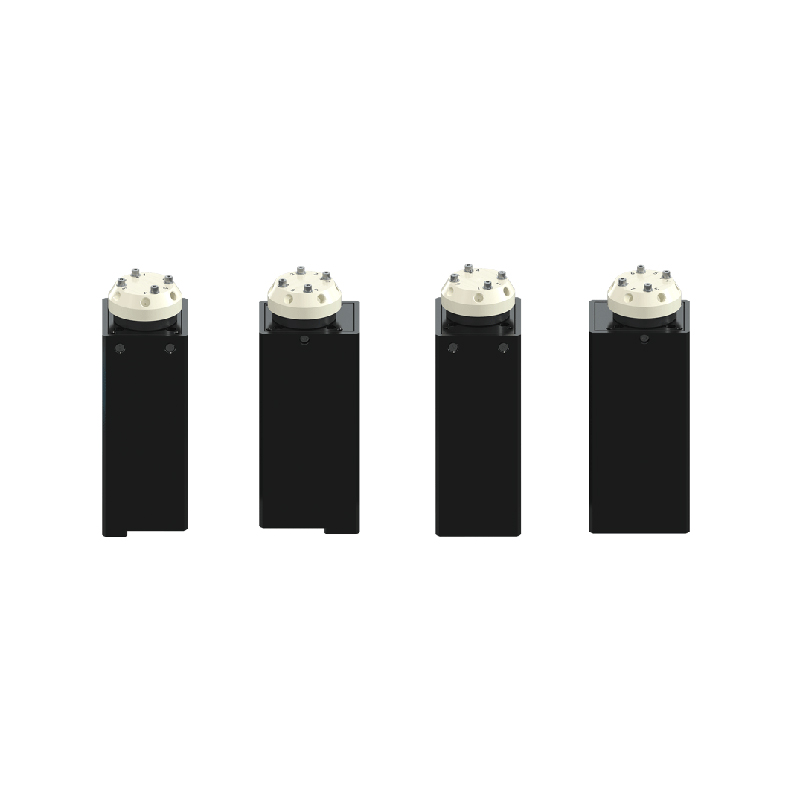

The SV07B-M is a quantitative valve built around a metering groove. A ceramic rotor turns inside a ceramic stator; the groove in the rotor picks up a fixed volume and carries it from the inlet to the selected outlet. Because fluid touches only these two ceramic parts, the path is inert.
The groove holds 6.5 microliters on the six-channel head and 5.3 microliters on the eight-channel head, and every turn delivers that volume again. Drive torque is 8 N/m and the valve weighs 0.8 kg, so it keeps metering when reagents are viscous, seals run tight, or it stands idle.
How much does the valve dispense per turn?
The rotor groove sets the dose: 6.5 microliters on the six-channel head and 5.3 microliters on the eight-channel head. Repeatability comes from groove geometry, not timing.
Why does 8 N/m of drive torque matter?
Higher torque keeps the rotor turning when reagents are viscous, seals run tight, or the valve has stood idle. It suits unattended duty, where a stalled dose ruins a run.
Which liquids does the valve accept?
Fluid contacts only alumina ceramic, so aggressive reagents and high-purity water are acceptable within the 100 degrees C limit. Confirm seal compatibility.
Can it run without a host computer?

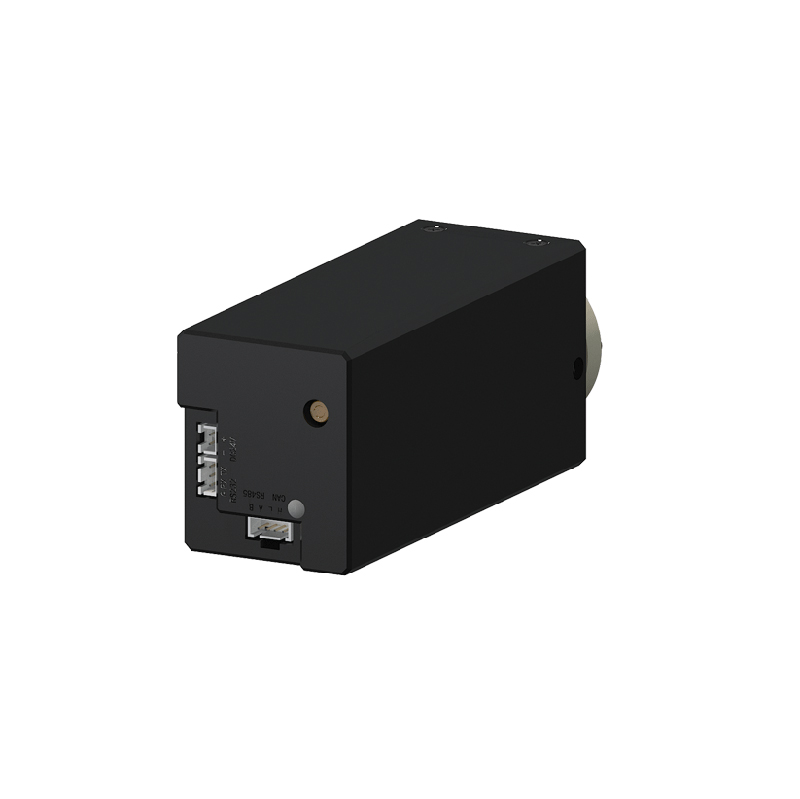

Yes. Serial commands over RS232 or RS485 drive it directly, and a PLC can control it through Modbus. ASCII and Modbus run on the same hardware.
SV07B-M 是一款以计量沟槽为核心的定量阀。陶瓷转子在陶瓷定子内转动，转子沟槽舀起固定体积的液体，并从入口带到选定出口。由于液体仅接触这两个陶瓷零件，流路呈化学惰性且不含金属。
六通道阀头的沟槽容积为 6.5 微升，八通道阀头为 5.3 微升，每转一圈即重复投递该体积。驱动力 8 N/m，整机重量 0.8 kg，因此在试剂黏稠、密封偏紧或阀门在批次之间长期静置时，仍能稳定计量。
每转一圈投加多少液体？
投加量由转子沟槽决定：六通道阀头为 6.5 微升，八通道阀头为 5.3 微升。重复性来自沟槽几何尺寸，而非计时精度。
8 N/m 驱动力为何重要？
当试剂黏稠、密封偏紧或阀门长期静置时，更大的驱动力仍能带动转子。适合无人值守场合，因为一次计量卡滞就会毁掉整轮分析。
该阀可处理哪些液体？
液体仅接触氧化铝陶瓷，因此在 100 摄氏度限值内可使用强腐蚀性试剂与高纯水。请针对具体介质确认密封件兼容性。
能否脱离上位机运行？
可以。RS232 或 RS485 串口指令可直接驱动，PLC 也可通过 Modbus 控制。ASCII 与 Modbus 在同一硬件上可用。
SV07B-M adalah katup kuantitatif yang dibangun di sekitar alur penakar. Rotor keramik berputar di dalam stator keramik; alur pada rotor mengambil volume tetap dan membawanya dari inlet ke outlet yang dipilih. Karena cairan hanya menyentuh dua bagian keramik ini, jalur aliran bersifat inert dan bebas logam.
Alur menampung 6,5 mikroliter pada kepala enam kanal dan 5,3 mikroliter pada kepala delapan kanal, dan setiap putaran mengirimkan volume itu kembali. Torsi penggerak 8 N/m dan berat katup 0,8 kg, sehingga penakaran tetap berjalan ketika reagen kental, seal rapat, atau katup diam di antara batch.
Berapa banyak yang dituang katup ini per putaran?
Alur rotor menentukan dosis: 6,5 mikroliter pada kepala enam kanal dan 5,3 mikroliter pada kepala delapan kanal. Keterulangan berasal dari geometri alur, bukan dari ketepatan waktu.
Mengapa torsi penggerak 8 N/m penting?
Torsi lebih tinggi menjaga rotor tetap berputar ketika reagen kental, seal rapat, atau katup diam lama. Cocok untuk tugas tanpa pengawasan, karena satu dosis macet dapat merusak seluruh proses.
Cairan apa yang dapat ditangani katup ini?
Cairan hanya menyentuh keramik alumina, sehingga reagen agresif dan air dengan kemurnian tinggi dapat digunakan dalam batas 100 derajat C. Pastikan kompatibilitas seal untuk media Anda.
Dapatkah berjalan tanpa komputer host?
Ya. Perintah serial melalui RS232 atau RS485 menggerakkannya langsung, dan PLC dapat mengendalikannya melalui Modbus. ASCII dan Modbus berjalan pada perangkat keras yang sama.
SV07B-M là van định lượng được xây dựng quanh một rãnh định lượng. Rôto gốm quay bên trong stato gốm; rãnh trên rôto lấy một thể tích cố định và mang từ cửa vào đến cửa ra được chọn. Vì chất lỏng chỉ tiếp xúc hai bộ phận gốm này, đường dòng trơ về hóa học và không có kim loại.
Rãnh chứa 6,5 microlit ở đầu sáu kênh và 5,3 microlit ở đầu tám kênh, và mỗi vòng quay lại cấp thể tích đó. Lực dẫn động 8 N/m, van nặng 0,8 kg, nên vẫn định lượng ổn định khi thuốc thử nhớt, seal xiết chặt, hoặc van nằm nghỉ giữa các mẻ.
Mỗi vòng quay cấp bao nhiêu chất lỏng?
Rãnh rôto quyết định liều: 6,5 microlit ở đầu sáu kênh và 5,3 microlit ở đầu tám kênh. Độ lặp lại đến từ hình học rãnh, không phải từ độ chính xác thời gian.
Vì sao lực dẫn động 8 N/m lại quan trọng?
Lực lớn hơn giữ rôto tiếp tục quay khi thuốc thử nhớt, seal xiết chặt, hoặc van nằm nghỉ lâu. Phù hợp cho vận hành không trực, vì một lần kẹt liều có thể hỏng cả đợt phân tích.
Van nhận được những chất lỏng nào?
Chất lỏng chỉ tiếp xúc gốm alumina, nên thuốc thử mạnh và nước siêu tinh khiết đều dùng được trong giới hạn 100 độ C. Hãy xác nhận tương thích seal với môi chất của bạn.
Có chạy được khi không có máy tính chủ?
Có. Lệnh serial qua RS232 hoặc RS485 điều khiển trực tiếp, và PLC có thể điều khiển qua Modbus. ASCII và Modbus chạy trên cùng phần cứng.
SV07B-M เป็นวาล์วเชิงปริมาณที่สร้างขึ้นโดยมีร่องตวง โรเตอร์เซรามิกหมุนอยู่ในสเตเตอร์เซรามิก ร่องบนโรเตอร์ตักปริมาตรคงที่และนำไปจากทางเข้าไปยังทางออกที่เลือก ของเหลวสัมผัสเฉพาะชิ้นส่วนเซรามิกสองชิ้นนี้ จึงทำให้ทางไหลเฉื่อยทางเคมีและปราศจากโลหะ
ร่องจุได้ 6.5 ไมโครลิตรบนหัวหกช่อง และ 5.3 ไมโครลิตรบนหัวแปดช่อง โดยทุกครั้งที่หมุนจะจ่ายปริมาตรนั้นซ้ำ แรงบิดขับ 8 N/m และวาล์วหนัก 0.8 กก. จึงยังคงตวงได้เมื่อรีเอเจนต์หนืด ซีลแน่น หรือวาล์วหยุดนิ่งระหว่างรอบการผลิต
วาล์วจ่ายของเหลวเท่าใดต่อการหมุนหนึ่งรอบ
ร่องโรเตอร์กำหนดปริมาณที่จ่าย: 6.5 ไมโครลิตรบนหัวหกช่อง และ 5.3 ไมโครลิตรบนหัวแปดช่อง ความสามารถในการทำซ้ำมาจากรูปทรงของร่อง ไม่ใช่จากความแม่นยำของเวลา
เหตุใดแรงบิดขับ 8 N/m จึงสำคัญ
แรงบิดสูงกว่าช่วยให้โรเตอร์หมุนต่อไปได้เมื่อรีเอเจนต์หนืด ซีลแน่น หรือวาล์วหยุดนิ่งนาน เหมาะกับงานที่ไม่มีคนเฝ้า เพราะการตวงค้างครั้งเดียวทำให้การวิเคราะห์เสียหายทั้งชุด
วาล์วรองรับของเหลวชนิดใด
ของเหลวสัมผัสเฉพาะเซรามิกอลูมินา จึงใช้รีเอเจนต์รุนแรงและน้ำบริสุทธิ์สูงได้ภายในขีดจำกัด 100 องศาเซลเซียส ตรวจสอบความเข้ากันได้ของซีลกับสื่อของคุณ
ทำงานได้โดยไม่ต้องมีคอมพิวเตอร์แม่ข่ายหรือไม่
ได้ คำสั่งอนุกรมผ่าน RS232 หรือ RS485 สั่งงานได้โดยตรง และ PLC ควบคุมผ่าน Modbus ได้ ASCII และ Modbus ทำงานบนฮาร์ดแวร์เดียวกัน
SV07B-M ialah injap kuantitatif yang dibina di sekeliling alur penakar. Pemutar seramik berputar di dalam stator seramik; alur pada pemutar mengambil isipadu tetap dan membawanya dari inlet ke alur keluar yang dipilih. Cecair hanya menyentuh dua bahagian seramik ini, jadi laluan aliran kekal lengai secara kimia dan bebas logam.
Alur memuat 6.5 mikroliter pada kepala enam saluran dan 5.3 mikroliter pada kepala lapan saluran, dan setiap putaran menghantar isipadu itu semula. Tork pemacu 8 N/m dan injap seberat 0.8 kg, jadi penakaran kekal stabil apabila reagen likat, seal ketat, atau injap berehat antara kelompok.
Berapa banyak yang dikeluarkan injap ini setiap putaran?
Alur pemutar menetapkan dos: 6.5 mikroliter pada kepala enam saluran dan 5.3 mikroliter pada kepala lapan saluran. Kebolehulangan datang daripada geometri alur, bukan daripada ketepatan pemasaan.
Mengapa tork pemacu 8 N/m penting?
Tork lebih tinggi memastikan pemutar terus berpusing apabila reagen likat, seal ketat, atau injap berehat lama. Sesuai untuk tugas tanpa pengawasan, kerana satu dos tersangkut boleh merosakkan seluruh larian.
Cecair apakah yang boleh dikendalikan injap ini?
Cecair hanya menyentuh seramik alumina, jadi reagen agresif dan air ketulenan tinggi boleh digunakan dalam had 100 darjah C. Sahkan keserasian seal dengan medium anda.
Bolehkah ia berjalan tanpa komputer hos?
Boleh. Arahan bersiri melalui RS232 atau RS485 menggerakkannya terus, dan PLC boleh mengawalnya melalui Modbus. ASCII dan Modbus berjalan pada perkakasan yang sama.
Ang SV07B-M ay isang quantitative valve na ginawa sa paligid ng isang metering groove. Ang ceramic rotor ay umiikot sa loob ng ceramic stator; ang groove sa rotor ay kumukuha ng nakapirming volume at nagdadala nito mula sa inlet patungo sa napiling outlet. Dahil ang likido ay humahawak lamang sa dalawang bahaging ceramic na ito, ang daloy ay inert sa kemikal at walang metal.
Ang groove ay naglalaman ng 6.5 microliters sa anim na channel na head at 5.3 microliters sa walong channel na head, at bawat ikot ay naghahatid muli ng volume na iyon. Ang drive torque ay 8 N/m at ang valve ay tumitimbang ng 0.8 kg, kaya nananatiling matatag ang dosing kapag malapot ang reagent, mahigpit ang seal, o nakatigil ang valve sa pagitan ng mga batch.
Gaano karami ang inilalabas ng valve bawat ikot?
Ang rotor groove ang nagtatakda ng dose: 6.5 microliters sa anim na channel na head at 5.3 microliters sa walong channel na head. Ang repeatability ay nanggagaling sa hugis ng groove, hindi sa timing.
Bakit mahalaga ang 8 N/m na drive torque?
Ang mas mataas na torque ay nagpapanatiling umiikot sa rotor kapag malapot ang reagent, mahigpit ang seal, o matagal na nakatigil ang valve. Angkop ito sa operasyong walang bantay, dahil ang isang pagkabara ng dose ay sumisira sa buong takbo.
Anong mga likido ang kayang tanggapin ng valve?
Ang likido ay humahawak lamang sa alumina ceramic, kaya ang aggressive reagents at high-purity na tubig ay katanggap-tanggap sa loob ng limit na 100 degrees C. Kumpirmahin ang compatibility ng seal para sa iyong medium.
Maaari ba itong tumakbo nang walang host computer?
Oo. Ang serial commands sa pamamagitan ng RS232 o RS485 ay nagpapatakbo nito nang direkta, at ang PLC ay maaaring kontrolin ito sa pamamagitan ng Modbus. Ang ASCII at Modbus ay tumatakbo sa parehong hardware.
