| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.7% (rated stroke) |
| Expected Service Life | 3 million cycles leak-free (test medium: pure water; 1 count per rated stroke) |
| Specifications | 3 ml | 8 ml |
| Max Speed | 600 rpm | 300 rpm |
| Rated Stroke (Control Steps) | 18 mm | 19.2 mm (3600 steps | 3840 steps) |
| Rated Stroke Runtime | 1.8-1080s | 3.84-1152s |
| Control Resolution (Min. Sample) | 0.005 mm (0.833 ul | 2.083 ul) |
| Linear Speed | 0.017-10 mm/s | 0.017-5 mm/s |
| Drive Structure | Trapezoidal lead screw (1 mm lead) |
| Wetted Material | Borosilicate glass, PTFE, PPS, FFKM (seal); PEEK/EPDM/FKM (solenoid valve) |
| Max Fluid Path Pressure (Reference) | -0.075~0.15 MPa |
| Communication Rate | 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Tubing Interface | 1/4-28UNF internal thread |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 0.48 kg | 0.5 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

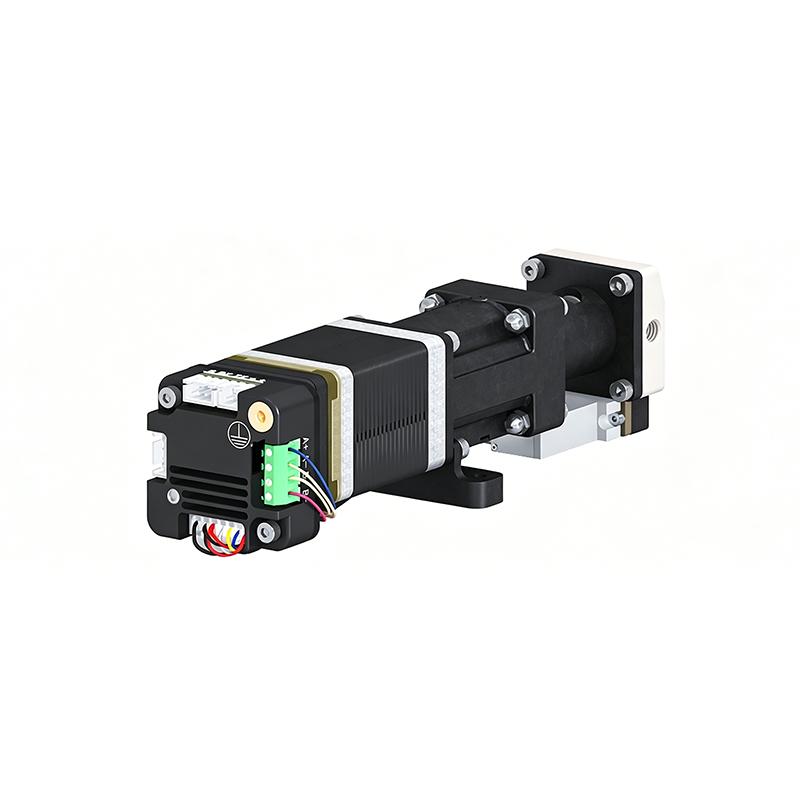

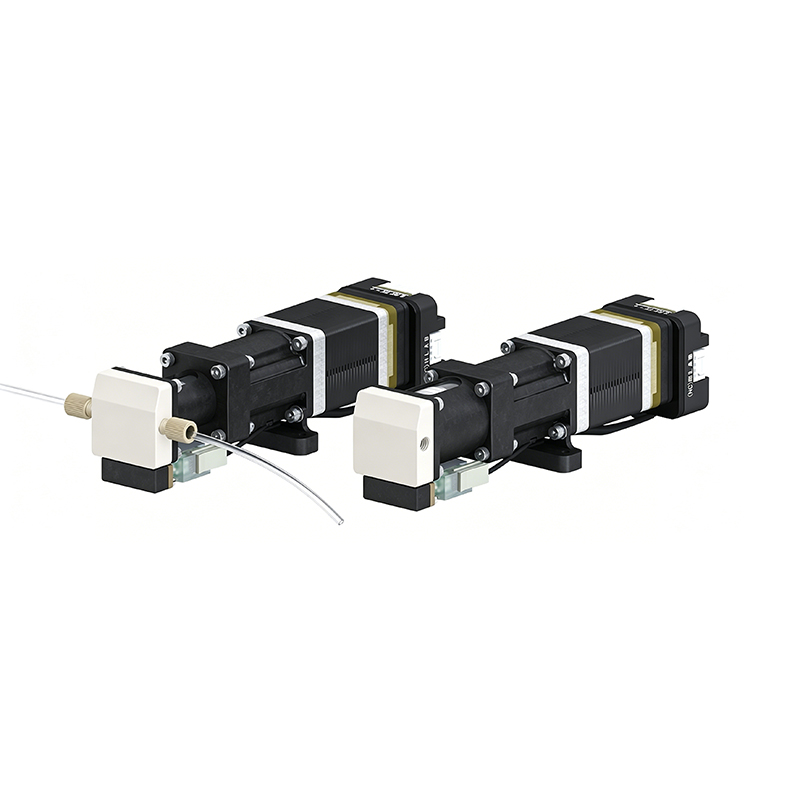

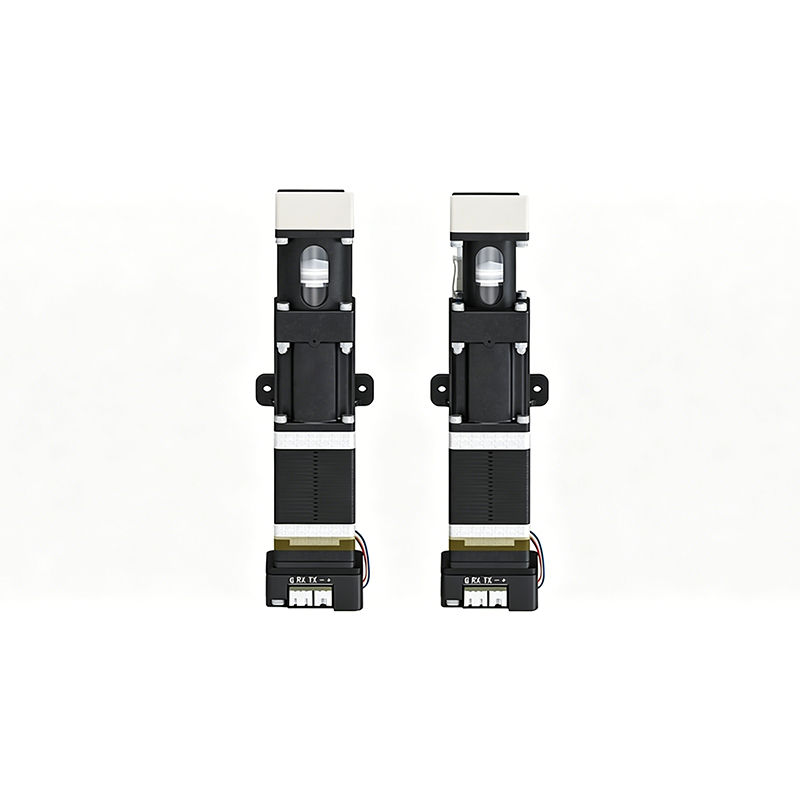

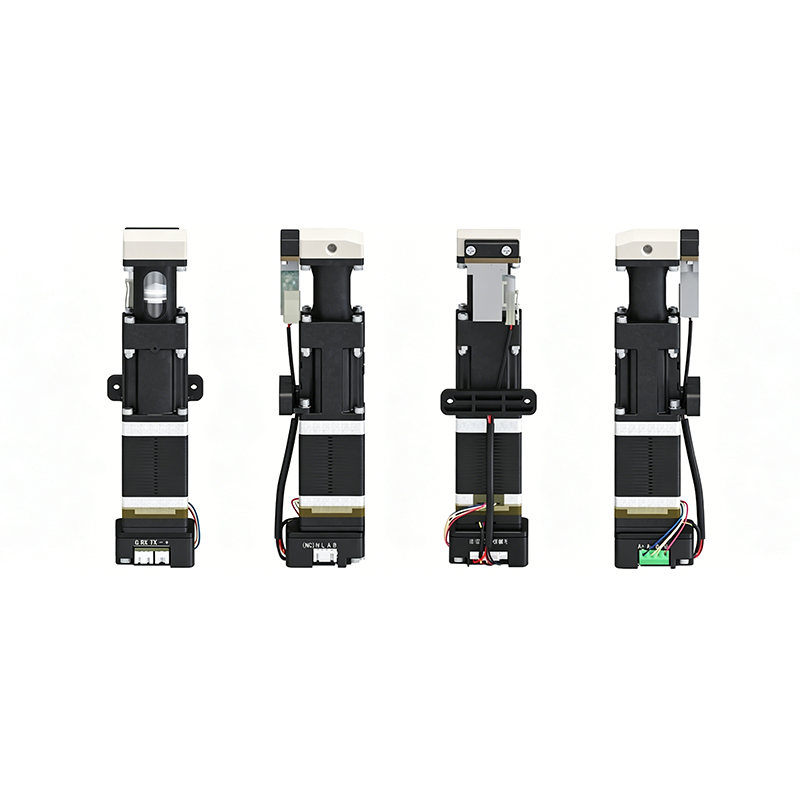

The SY-09S is a vertical injection pump with dual-port flow switching, built for low-pressure bidirectional fluid control. It can push or pull liquid through the same valve arrangement, which suits cell and tissue perfusion and microfluidic circulation loops where flow direction changes are part of the protocol.
It accepts 3 ml and 8 ml syringes with top speeds of 600 rpm and 300 rpm, running rated strokes of 18 mm (3600 steps) and 19.2 mm (3840 steps) at 0.005 mm resolution, about 0.833 ul or 2.083 ul per step, with linear speeds up to 10 mm/s on the 3 ml version. Liquid volume error is within 1% of the rated stroke with 0.3% to 0.7% repeatability, and the fluid path is referenced at -0.075 to 0.15 MPa for the low-pressure bidirectional duty. Wetted parts combine borosilicate glass, PTFE, PPS and an FFKM seal with PEEK, EPDM and FKM in the solenoid valve, and the drive is rated for 3 million leak-free cycles.
What does dual-port flow switching do?
It lets the pump push or pull through the same valve arrangement, enabling bidirectional flow for perfusion and circulation protocols.
Which syringes does the SY-09S take?
It accepts 3 ml and 8 ml syringes, with top speeds of 600 rpm and 300 rpm respectively.
What pressure range is it designed for?
The fluid path is referenced at -0.075 to 0.15 MPa, suiting low-pressure bidirectional perfusion work.
How accurate is it?
Liquid volume error is within 1% of the rated stroke, with repeatability between 0.3% and 0.7% on the rated stroke.
SY-09S 是一款带双口流动切换的立式注射泵，面向低压双向流体控制。它可通过同一阀组推液或抽液，适合将流向变化纳入流程的细胞与组织灌流、微流控循环回路。
支持 3 ml 与 8 ml 注射器，最高转速分别为 600 rpm 与 300 rpm；额定行程 18 mm（3600 步）与 19.2 mm（3840 步），单步分辨率 0.005 mm（约 0.833 ul 或 2.083 ul），3 ml 版线速最高 10 mm/s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.7%；流路参考压力 -0.075–0.15 MPa，适配低压双向工况。湿件组合为硼硅玻璃、PTFE、PPS 与 FFKM 密封，电磁阀部分为 PEEK、EPDM、FKM；驱动机构额定 300 万次无泄漏循环。
双口流动切换有什么作用？
使泵可通过同一阀组推液或抽液，为灌流与循环方案提供双向流动。
SY-09S 支持哪些注射器？
支持 3 ml 与 8 ml 注射器，最高转速分别为 600 rpm 与 300 rpm。
设计压力范围是多少？
流路参考压力为 -0.075–0.15 MPa，适配低压双向灌流。
精度如何？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差 0.3%–0.7%。
SY-09S adalah pompa suntik vertikal dengan switching aliran dua port, dibangun untuk kontrol fluida dua arah bertekanan rendah. Ia dapat mendorong atau menarik cairan melalui susunan katup yang sama, cocok untuk perfusi sel dan jaringan serta loop sirkulasi mikrofluida yang perubahan arah alirannya menjadi bagian protokol.
Menerima jarum suntik 3 ml dan 8 ml dengan kecepatan tertinggi 600 rpm dan 300 rpm, menjalankan langkah nominal 18 mm (3600 step) dan 19.2 mm (3840 step) pada resolusi 0.005 mm, sekitar 0.833 ul atau 2.083 ul per step, dengan kecepatan linear hingga 10 mm/s pada versi 3 ml. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.7%; jalur fluida dirujuk -0.075 hingga 0.15 MPa untuk tugas dua arah bertekanan rendah. Bagian basah menggabungkan kaca borosilikat, PTFE, PPS dan segel FFKM dengan PEEK, EPDM dan FKM di katup solenoid; penggerak dinilai 3 juta siklus bebas bocor.
Apa fungsi switching aliran dua port?
Memungkinkan pompa mendorong atau menarik melalui susunan katup yang sama, memberikan aliran dua arah untuk protokol perfusi dan sirkulasi.
Jarum suntik apa yang dipakai SY-09S?
Menerima jarum suntik 3 ml dan 8 ml, dengan kecepatan tertinggi 600 rpm dan 300 rpm masing-masing.
Rentang tekanan apa yang dirancang?
Jalur fluida dirujuk -0.075 hingga 0.15 MPa, sesuai kerja perfusi dua arah bertekanan rendah.
Seberapa akurat?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.7% pada langkah nominal.
SY-09S là bơm tiêm dọc có chuyển mạch dòng hai cổng, được thiết kế cho kiểm soát chất lỏng hai chiều áp suất thấp. Bơm có thể đẩy hoặc hút chất lỏng qua cùng bộ van, phù hợp tưới truyền tế bào và mô cùng vòng tuần hoàn vi lỏng nơi đổi chiều dòng chảy là một phần quy trình.
Chấp nhận xi lanh 3 ml và 8 ml với tốc độ tối đa 600 rpm và 300 rpm, hành trình danh nghĩa 18 mm (3600 bước) và 19.2 mm (3840 bước) ở độ phân giải 0.005 mm, khoảng 0.833 ul hoặc 2.083 ul mỗi bước, tốc độ tuyến tính tới 10 mm/s ở bản 3 ml. Sai số thể tích trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.7%; đường dẫn chất lỏng tham chiếu -0.075 đến 0.15 MPa cho chế độ hai chiều áp suất thấp. Bộ phận ướt gồm thủy tinh borosilicate, PTFE, PPS và gioăng FFKM cùng PEEK, EPDM, FKM trong van điện từ; bộ truyền định mức 3 triệu chu kỳ không rò rỉ.
Chuyển mạch dòng hai cổng có tác dụng gì?
Cho phép bơm đẩy hoặc hút qua cùng bộ van, tạo dòng hai chiều cho quy trình tưới truyền và tuần hoàn.
SY-09S dùng xi lanh nào?
Chấp nhận xi lanh 3 ml và 8 ml, tốc độ tối đa 600 rpm và 300 rpm tương ứng.
Dải áp suất thiết kế là bao nhiêu?
Đường dẫn chất lỏng tham chiếu -0.075 đến 0.15 MPa, phù hợp tưới truyền hai chiều áp suất thấp.
Độ chính xác ra sao?
Sai số thể tích trong 1% hành trình danh nghĩa, độ lặp lại 0.3%–0.7% ở hành trình danh nghĩa.
SY-09S คือปั๊มฉีดแนวตั้งพร้อมการสลับการไหลแบบสองพอร์ต สร้างขึ้นสำหรับการควบคุมของเหลวสองทิศทางความดันต่ำ ปั๊มสามารถดันหรือดูดของเหลวผ่านชุดวาล์วเดียวกัน เหมาะกับการเพอร์ฟิวชันเซลล์และเนื้อเยื่อ รวมถึงวงจรหมุนเวียนไมโครฟลูอิดิกที่การเปลี่ยนทิศทางการไหลเป็นส่วนหนึ่งของโปรโตคอล
รองรับหลอดฉีดยา 3 มล. และ 8 มล. ด้วยความเร็วสูงสุด 600 และ 300 รอบ/นาที วิ่งระยะชักพิกัด 18 มม. (3600 สเต็ป) และ 19.2 มม. (3840 สเต็ป) ที่ความละเอียด 0.005 มม. ประมาณ 0.833 หรือ 2.083 ไมโครลิตรต่อสเต็ป ความเร็วเชิงเส้นสูงถึง 10 มม./วินาทีในรุ่น 3 มล. ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% เส้นทางของเหลวอ้างอิง -0.075 ถึง 0.15 MPa สำหรับงานสองทิศทางความดันต่ำ ชิ้นส่วนเปียกผสานแก้วบอโรซิลิเกต PTFE PPS และซีล FFKM กับ PEEK EPDM FKM ในโซลินอยด์วาล์ว ชุดขับพิกัด 3 ล้านรอบไม่รั่ว
การสลับการไหลสองพอร์ตมีประโยชน์อย่างไร?
ให้ปั๊มดันหรือดูดผ่านชุดวาล์วเดียวกัน ทำให้มีสองทิศทางสำหรับโปรโตคอลเพอร์ฟิวชันและการหมุนเวียน
SY-09S ใช้หลอดฉีดยาแบบใด?
รองรับหลอดฉีดยา 3 มล. และ 8 มล. ความเร็วสูงสุด 600 และ 300 รอบ/นาทีตามลำดับ
ช่วงความดันที่ออกแบบคือเท่าใด?
เส้นทางของเหลวอ้างอิง -0.075 ถึง 0.15 MPa เหมาะกับงานเพอร์ฟิวชันสองทิศทางความดันต่ำ
แม่นยำแค่ไหน?
ความคลาดเคลื่อนปริมาตรอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% ที่ระยะชักพิกัด
SY-09S ialah pam suntikan menegak dengan pensuisan aliran dua port, dibina untuk kawalan bendalir dua arah tekanan rendah. Ia boleh menolak atau menarik cecair melalui susunan injap yang sama, sesuai untuk perfusi sel dan tisu serta gelung edaran mikrofluidik yang perubahan arah alirannya sebahagian protokol.
Ia menerima picagari 3 ml dan 8 ml dengan kelajuan tertinggi 600 rpm dan 300 rpm, menjalankan lejang dinilai 18 mm (3600 langkah) dan 19.2 mm (3840 langkah) pada resolusi 0.005 mm, kira-kira 0.833 ul atau 2.083 ul setiap langkah, dengan kelajuan linear sehingga 10 mm/s pada versi 3 ml. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.7%; laluan bendalir dirujuk -0.075 hingga 0.15 MPa untuk tugas dua arah tekanan rendah. Bahagian basah menggabungkan kaca borosilikat, PTFE, PPS dan pengedap FFKM dengan PEEK, EPDM dan FKM dalam injap solenoid; pemacu dinilai 3 juta kitaran bebas bocor.
Apa fungsi pensuisan aliran dua port?
Ia membolehkan pam menolak atau menarik melalui susunan injap yang sama, memberikan aliran dua arah untuk protokol perfusi dan edaran.
Picagari apa yang digunakan SY-09S?
Ia menerima picagari 3 ml dan 8 ml, dengan kelajuan tertinggi 600 rpm dan 300 rpm masing-masing.
Julat tekanan apa yang direka?
Laluan bendalir dirujuk -0.075 hingga 0.15 MPa, sesuai kerja perfusi dua arah tekanan rendah.
Seberapa tepat?
Ralat isipadu cecair dalam 1% daripada lejang dinilai, dengan kebolehulangan 0.3% hingga 0.7% pada lejang dinilai.
Ang SY-09S ay isang vertical injection pump na may dual-port flow switching, na binuo para sa low-pressure bidirectional fluid control. Maaari nitong itulak o hilahin ang likido sa parehong valve arrangement, na angkop para sa cell at tissue perfusion at microfluidic circulation loops kung saan ang pagbabago ng direksyon ng daloy ay bahagi ng protocol.
Tumatanggap ito ng 3 ml at 8 ml syringes na may top speeds na 600 rpm at 300 rpm, na tumatakbo sa 18 mm (3600 hakbang) at 19.2 mm (3840 hakbang) rated strokes sa 0.005 mm resolution, humigit-kumulang 0.833 ul o 2.083 ul bawat hakbang, na may bilis na hanggang 10 mm/s sa 3 ml version. Ang error sa volume ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.7%; ang fluid path ay nire-reference sa -0.075 hanggang 0.15 MPa para sa low-pressure bidirectional duty. Pinagsasama ng wetted parts ang borosilicate glass, PTFE, PPS at FFKM seal na may PEEK, EPDM at FKM sa solenoid valve; ang drive ay rated sa 3 milyong leak-free cycles.
Ano ang ginagawa ng dual-port flow switching?
Pinapayagan nito ang pump na magtulak o humila sa parehong valve arrangement, na nagbibigay ng bidirectional flow para sa perfusion at circulation protocols.
Anong mga syringe ang ginagamit ng SY-09S?
Tumatanggap ito ng 3 ml at 8 ml syringes, na may 600 rpm at 300 rpm top speeds ayon sa pagkakasunod.
Anong pressure range ang dinisenyo para dito?
Ang fluid path ay nire-reference sa -0.075 hanggang 0.15 MPa, angkop sa low-pressure bidirectional perfusion work.
Gaano ito katumpak?
Ang error sa volume ay nasa loob ng 1% ng rated stroke, na may repeatability na 0.3% hanggang 0.7%.
