| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.5% (rated stroke) |
| Rated Stroke | 30 mm |
| Control Steps | 12000 steps (standard mode) |
| Linear Speed | 0.0025-15 mm/s (test medium: pure water) |
| Rated Stroke Runtime | 2-12000s (test medium: pure water) |
| Control Resolution (Min. Sample) | 0.0025 mm/1 step |
| Compatible Injector Sizes | Optional: 25 uL~5 mL |
| Wetted Material | Alumina ceramic; injector wetted material |
| Drive Structure | Trapezoidal lead screw (2 mm lead) |
| Adjacent Port Switching Time | ≤640 ms |

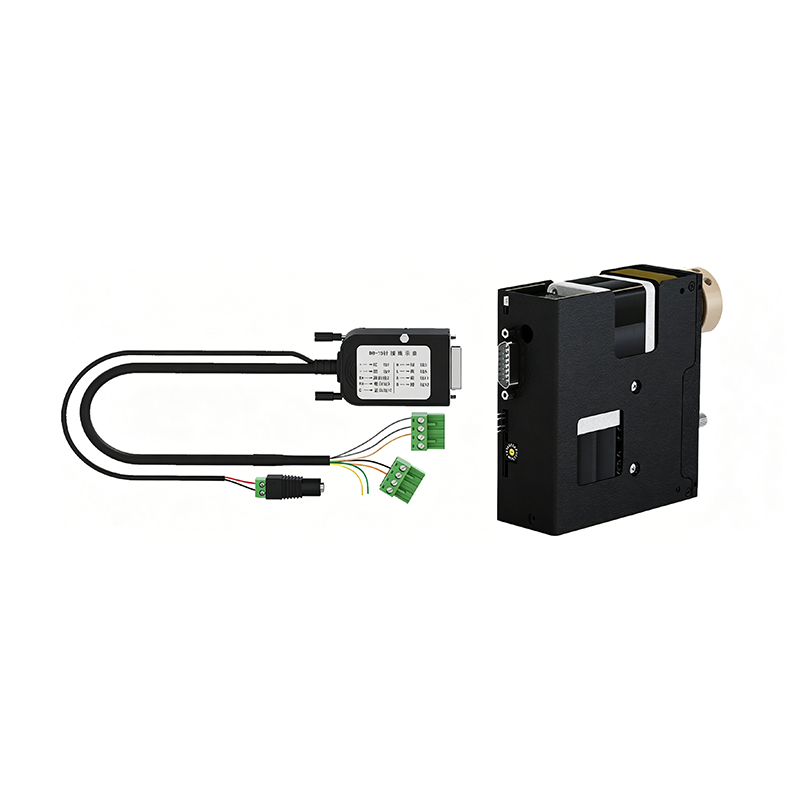

| Communication Rate | RS232/RS485: 9600, 19200, 38400, 57600, 115200 bps; CAN Bus: 100 kbps, 200 kbps, 500 kbps, 1 Mbps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 1.5 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

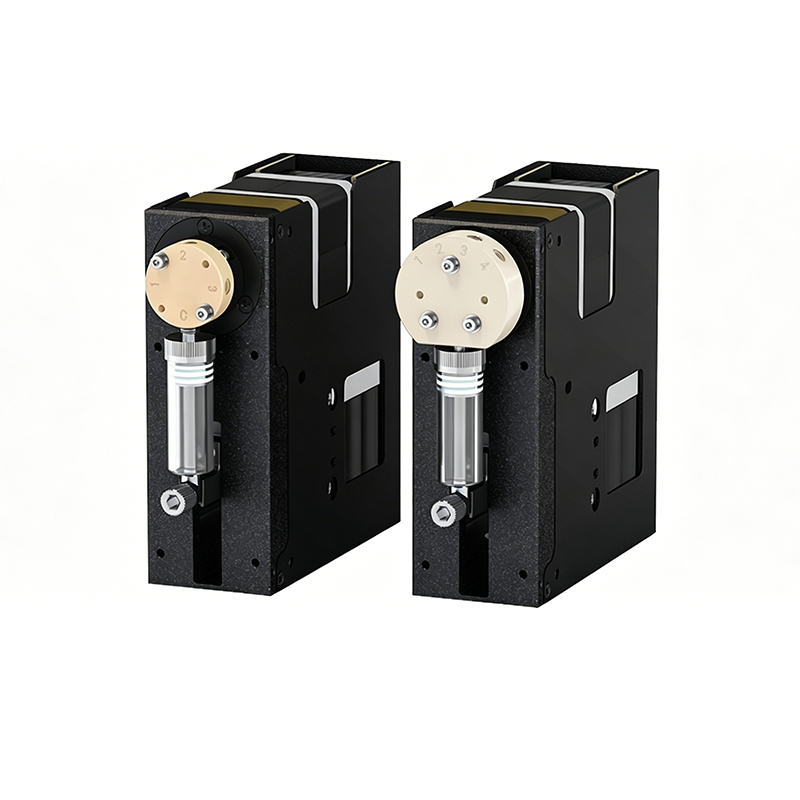

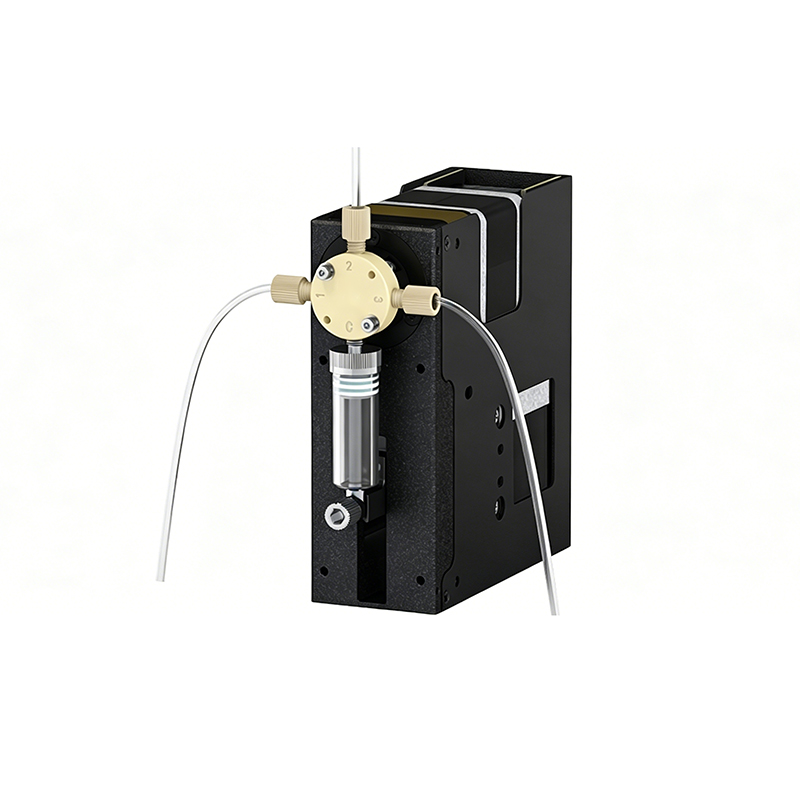

The SY-01B is an integrated pump-plus-valve syringe pump module built for OEM systems that need precise, stable liquid transfer in a compact footprint. By combining the syringe drive and switching valve in one unit, it keeps dead volume to a minimum and simplifies the tubing path inside analytical instruments.
A trapezoidal lead screw with a 2 mm lead drives a rated stroke of 30 mm over 12000 steps, giving a control resolution of 0.0025 mm per step and a linear speed range of 0.0025 to 15 mm/s with pure water. Liquid volume error is within 1% of the rated stroke with a repeatability of 0.3% to 0.5%, and adjacent-port switching completes in 640 ms or less. Communication options cover RS232/RS485 and CAN bus with ASCII, custom and Modbus protocols, all powered from a single DC24V/3A supply in a 1.5 kg package.
What accuracy can the SY-01B achieve?
Liquid volume error stays within 1% of the rated stroke, with repeatability between 0.3% and 0.5% on the rated stroke.

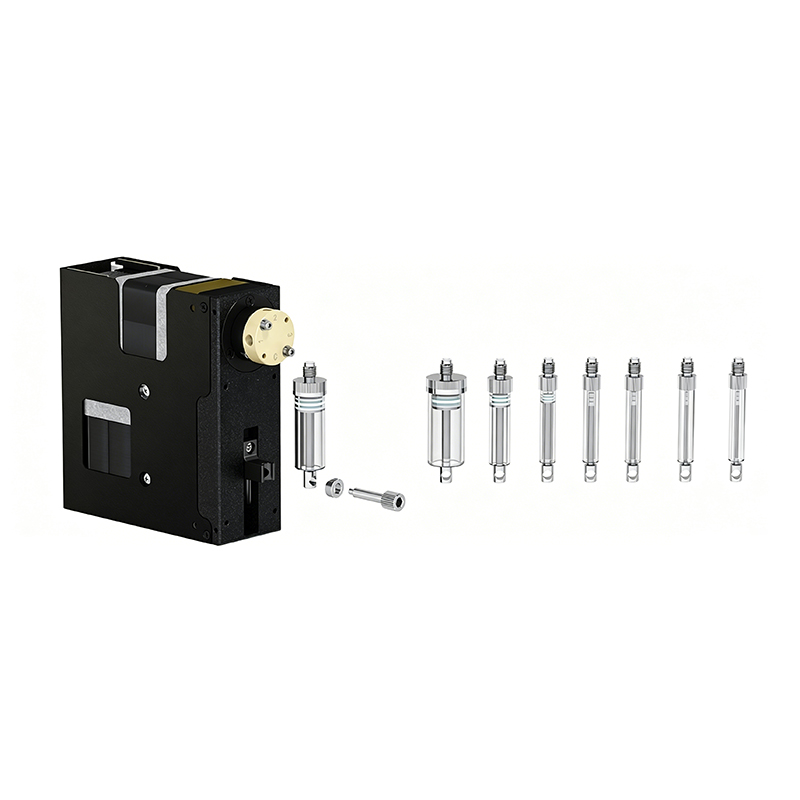

Which syringes does it accept?
Injectors are optional across the 25 uL to 5 mL range, chosen by the integrator to match the delivery volume of the application.
How is the pump controlled?
It communicates over RS232/RS485 or CAN bus using ASCII, custom or Modbus protocols, so it can be driven directly by instrument firmware.
Where is the SY-01B typically used?
It targets water and environmental analysis, IVD and chromatography autosampler OEM applications as a compact integrated pump-plus-valve module.
SY-01B 是一款泵阀一体式注射泵模块，面向需要在小体积内实现精准、稳定液体输送的 OEM 系统。注射驱动与切换阀集成于同一单元，可将死体积降至最低，并简化分析仪器内部的管路走向。
梯形丝杆（导程 2 mm）驱动 30 mm 额定行程、共 12000 步，单步控制分辨率 0.0025 mm，纯水介质下线速范围 0.0025–15 mm/s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.5%，相邻口切换时间不超过 640 ms。通信支持 RS232/RS485 与 CAN 总线，协议可选 ASCII、自定义或 Modbus，整机由 DC24V/3A 单电源供电，重量 1.5 kg。
SY-01B 能达到多高的精度？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差为 0.3%–0.5%。
支持哪些规格的注射器？
注射器为选配件，覆盖 25 uL–5 mL 范围，由集成方按实际分配体积选用。
如何控制该泵？
支持 RS232/RS485 或 CAN 总线通信，协议可选 ASCII、自定义或 Modbus，可直接由仪器固件驱动。
SY-01B 常用于哪些场景？
主要面向水质与环境分析、IVD 与色谱自动进样 OEM，作为紧凑型泵阀一体模块使用。
SY-01B adalah modul pompa suntik terpadu pompa-plus-katup yang dirancang untuk sistem OEM yang membutuhkan transfer cairan presisi dan stabil dalam ukuran ringkas. Dengan menggabungkan penggerak suntik dan katup switching dalam satu unit, volume mati tetap minimal dan jalur tubing di dalam instrumen analitik menjadi lebih sederhana.
Sekrup utama trapesium dengan lead 2 mm menggerakkan langkah nominal 30 mm dalam 12000 step, memberikan resolusi kontrol 0.0025 mm per step dan rentang kecepatan linear 0.0025 hingga 15 mm/s dengan air murni. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.5%, dan switching port bersebelahan selesai dalam 640 ms atau kurang. Opsi komunikasi mencakup RS232/RS485 dan CAN bus dengan protokol ASCII, kustom, dan Modbus, semua ditenagai dari satu catu daya DC24V/3A dalam paket 1.5 kg.
Seberapa akurat SY-01B?
Kesalahan volume cairan tetap dalam 1% dari langkah nominal, dengan repeatabilitas antara 0.3% dan 0.5% pada langkah nominal.
Jarum suntik apa yang didukung?
Injektor opsional dalam rentang 25 uL hingga 5 mL, dipilih oleh integrator agar sesuai dengan volume pengiriman aplikasi.
Bagaimana pompa dikendalikan?
Pompa berkomunikasi melalui RS232/RS485 atau CAN bus menggunakan protokol ASCII, kustom, atau Modbus, sehingga dapat digerakkan langsung oleh firmware instrumen.
Di mana SY-01B biasanya digunakan?
Menargetkan aplikasi analisis air dan lingkungan, IVD, dan OEM autosampler kromatografi sebagai modul pompa-plus-katup ringkas.
SY-01B là mô-đun bơm tiêm tích hợp bơm-và-van dành cho hệ thống OEM cần chuyển dịch chất lỏng chính xác, ổn định trong không gian nhỏ gọn. Bằng cách kết hợp bộ truyền động bơm tiêm và van chuyển mạch trong một khối, thể tích chết được giữ ở mức tối thiểu và đường ống bên trong thiết bị phân tích trở nên đơn giản hơn.
Trục vít me hình thang bước 2 mm dẫn động hành trình danh nghĩa 30 mm qua 12000 bước, cho độ phân giải điều khiển 0.0025 mm mỗi bước và dải tốc độ tuyến tính 0.0025–15 mm/s với nước tinh khiết. Sai số thể tích chất lỏng trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.5%, và thời gian chuyển cổng liền kề không quá 640 ms. Tùy chọn truyền thông gồm RS232/RS485 và CAN bus với giao thức ASCII, tùy chỉnh và Modbus, cấp nguồn DC24V/3A trong khối lượng 1.5 kg.
SY-01B đạt độ chính xác bao nhiêu?
Sai số thể tích chất lỏng nằm trong 1% hành trình danh nghĩa, với độ lặp lại 0.3%–0.5% ở hành trình danh nghĩa.
Hỗ trợ loại xi lanh tiêm nào?
Xi lanh là tùy chọn trong dải 25 uL–5 mL, do bên tích hợp chọn theo thể tích phân phối của ứng dụng.
Điều khiển bơm như thế nào?
Bơm truyền thông qua RS232/RS485 hoặc CAN bus với giao thức ASCII, tùy chỉnh hoặc Modbus, có thể điều khiển trực tiếp từ firmware thiết bị.
SY-01B thường dùng ở đâu?
Hướng tới ứng dụng phân tích nước và môi trường, IVD và OEM bộ nạp mẫu sắc ký như mô-đun bơm-và-van nhỏ gọn.
SY-01B คือโมดูลปั๊มหลอดฉีดยาแบบรวมปั๊มและวาล์ว สำหรับระบบ OEM ที่ต้องการการเคลื่อนย้ายของเหลวที่แม่นยำและเสถียรในพื้นที่ขนาดกะทัดรัด การรวมชุดขับหลอดฉีดยาและวาล์วสลับในหน่วยเดียวกันช่วยลดปริมาตรตายให้เหลือน้อยที่สุดและทำให้เส้นท่อภายในเครื่องวิเคราะห์เรียบง่ายขึ้น
สกรูนำสี่เหลี่ยมคางหมูระยะพิตช์ 2 มม. ขับระยะชักพิกัด 30 มม. ผ่าน 12000 สเต็ป ให้ความละเอียดควบคุม 0.0025 มม. ต่อสเต็ป และช่วงความเร็วเชิงเส้น 0.0025–15 มม./วินาที ด้วยน้ำบริสุทธิ์ ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยมีความแม่นยำซ้ำ 0.3%–0.5% และการสลับพอร์ตข้างเคียงเสร็จใน 640 มิลลิวินาทีหรือน้อยกว่า ตัวเลือกการสื่อสารครอบคลุม RS232/RS485 และ CAN bus กับโปรโตคอล ASCII แบบกำหนดเองและ Modbus ใช้แหล่งจ่าย DC24V/3A เดียวในขนาด 1.5 กก.
SY-01B มีความแม่นยำเท่าใด?
ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำอยู่ระหว่าง 0.3%–0.5% ที่ระยะชักพิกัด
รองรับหลอดฉีดยาขนาดใดบ้าง?
หลอดฉีดยาเป็นตัวเลือกในช่วง 25 uL–5 mL เลือกโดยผู้รวมระบบให้ตรงกับปริมาตรจ่ายของงาน
ควบคุมปั๊มอย่างไร?
สื่อสารผ่าน RS232/RS485 หรือ CAN bus ด้วยโปรโตคอล ASCII แบบกำหนดเองหรือ Modbus จึงขับตรงจากเฟิร์มแวร์เครื่องมือได้
SY-01B นิยมใช้ที่ใด?
มุ่งงานวิเคราะห์น้ำและสิ่งแวดล้อม IVD และ OEM ชุดฉีดตัวอย่างโครมาโทกราฟี ในรูปแบบโมดูลปั๊มและวาล์วขนาดกะทัดรัด
SY-01B ialah modul pam picagari bersepadu pam-dan-injap yang direka untuk sistem OEM yang memerlukan pemindahan cecair tepat dan stabil dalam ruang padat. Dengan menggabungkan pemacu picagari dan injap pensuisan dalam satu unit, isipadu mati dikekalkan minimum dan laluan tiub dalam instrumen analisis menjadi lebih ringkas.
Skru plumbum trapezoid dengan plumbum 2 mm memacu lejang dinilai 30 mm merentasi 12000 langkah, memberikan resolusi kawalan 0.0025 mm setiap langkah dan julat kelajuan linear 0.0025 hingga 15 mm/s dengan air tulen. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.5%, dan pensuisan port bersebelahan selesai dalam 640 ms atau kurang. Pilihan komunikasi merangkumi RS232/RS485 dan bas CAN dengan protokol ASCII, tersuai dan Modbus, dikuasakan dari satu bekalan DC24V/3A dalam pakej 1.5 kg.
Apakah ketepatan SY-01B?
Ralat isipadu cecair kekal dalam 1% daripada lejang dinilai, dengan kebolehulangan antara 0.3% dan 0.5% pada lejang dinilai.
Picagari apa yang disokong?
Injektor adalah pilihan dalam julat 25 uL hingga 5 mL, dipilih oleh penyepadu agar sepadan dengan isipadu penghantaran aplikasi.
Bagaimana pam dikawal?
Pam berkomunikasi melalui RS232/RS485 atau bas CAN menggunakan protokol ASCII, tersuai atau Modbus, jadi ia boleh dipacu terus oleh firmware instrumen.
Di mana SY-01B lazim digunakan?
Menyasarkan aplikasi analisis air dan alam sekitar, IVD dan OEM autosampler kromatografi sebagai modul pam-dan-injap padat.
Ang SY-01B ay isang pinagsamang module ng syringe pump na may pump-at-valve para sa mga sistemang OEM na nangangailangan ng tumpak at matatag na paglilipat ng likido sa isang siksik na sukat. Sa pagsasama ng syringe drive at switching valve sa iisang unit, nananatiling minimal ang patay na volume at nagiging mas simple ang landas ng tubing sa loob ng mga instrumentong pang-analitikal.
Ang trapezoidal lead screw na may 2 mm lead ay nagpapagalaw ng rated stroke na 30 mm sa 12000 hakbang, na nagbibigay ng resolution sa pagkontrol na 0.0025 mm bawat hakbang at saklaw ng bilis na 0.0025 hanggang 15 mm/s sa dalisay na tubig. Ang error sa volume ng likido ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.5%, at natatapos ang paglipat ng katabing port sa 640 ms o mas mababa. Saklaw ng mga opsyon sa komunikasyon ang RS232/RS485 at CAN bus na may ASCII, custom at Modbus protocol, lahat pinapaandar ng iisang DC24V/3A supply sa 1.5 kg na unit.
Gaano katumpak ang SY-01B?
Ang error sa volume ng likido ay nananatili sa loob ng 1% ng rated stroke, na may repeatability sa pagitan ng 0.3% at 0.5% sa rated stroke.
Anong mga syringe ang sinusuportahan?
Opsyonal ang mga injector sa saklaw na 25 uL hanggang 5 mL, pinipili ng integrator ayon sa volume ng aplikasyon.
Paano kinokontrol ang pump?
Nakikipag-ugnayan ito sa RS232/RS485 o CAN bus gamit ang ASCII, custom o Modbus protocol, kaya maaari itong direktang himukin ng firmware ng instrumento.
Saan karaniwang ginagamit ang SY-01B?
Nakatuon ito sa water at environmental analysis, IVD at chromatography autosampler OEM bilang siksik na pump-at-valve module.
