| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.7% (rated stroke) |
| Expected Service Life | 3 million cycles leak-free (test medium: pure water; 1 count per rated stroke) |
| Valve Head | Single-port / L-type dual-port / Dual-port with valve |
| Dead Volume | 1.45 ml / 1.387 ml / 1.716 ml |
| Max Fluid Path Pressure (Reference) | Positive 0~0.5 MPa; transition -0.075~0.15 MPa; negative 0~0.06 MPa (COM→NC/NO) |
| Wetted Material | PC, ceramic, UPE, NBR, PEEK/EPDM/FKM (solenoid valve) |
| Capacity | 6 ml |
| Rated Stroke (Control Steps) | 19.1 mm (3820 steps) |
| Rated Stroke Runtime | 2.292s (500 rpm) ~ 1146s (1 rpm) |
| Control Resolution (Min. Sample) | 0.005 mm (1.5707 ul) |
| Linear Speed | 0.017~8.33 mm/s |
| Piston Inner Diameter | 20 mm |
| Drive Structure | Trapezoidal lead screw (1 mm lead) |
| Communication Rate | 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps |
| Control Protocol | ASCII protocol, custom protocol |
| Tubing Interface | 1/4-28UNF internal thread |
| Power Supply | DC24V/1.5A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 0.462 kg (with solenoid valve and drive) |
| Application Scope | Widely used in medical devices and laboratory analytical instruments |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

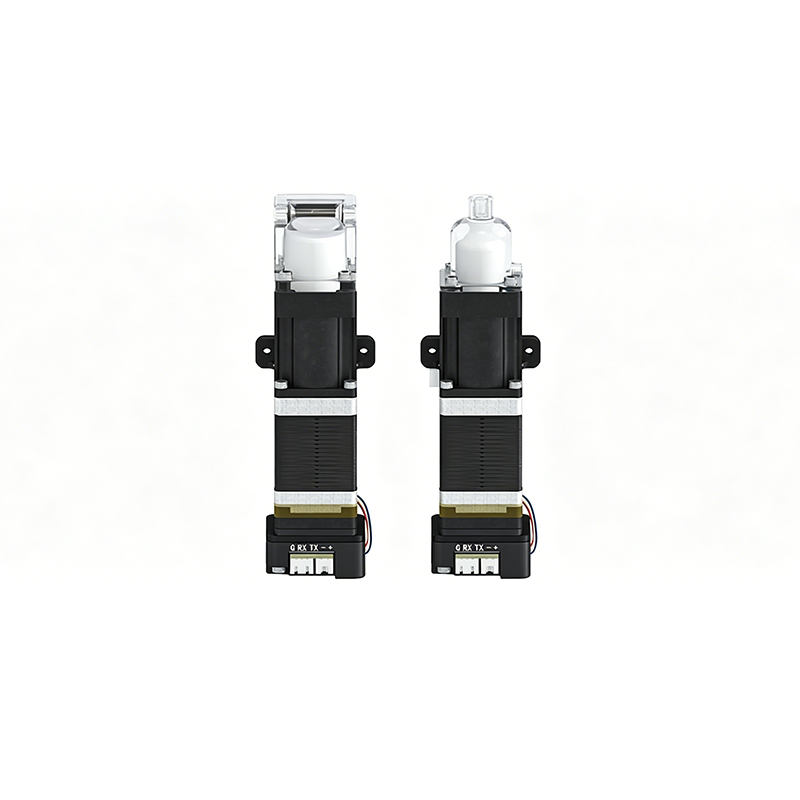

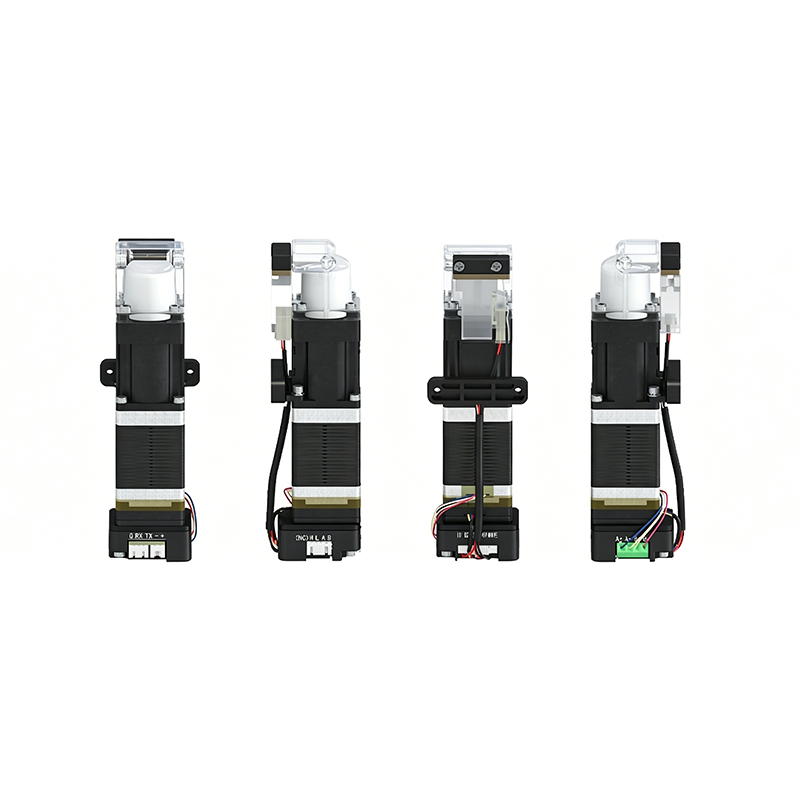

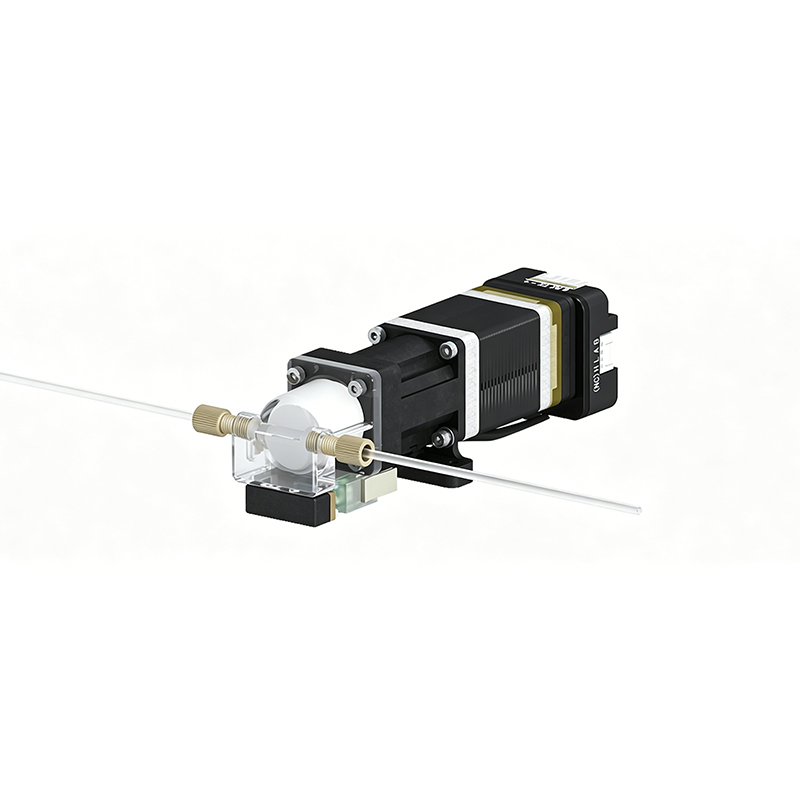

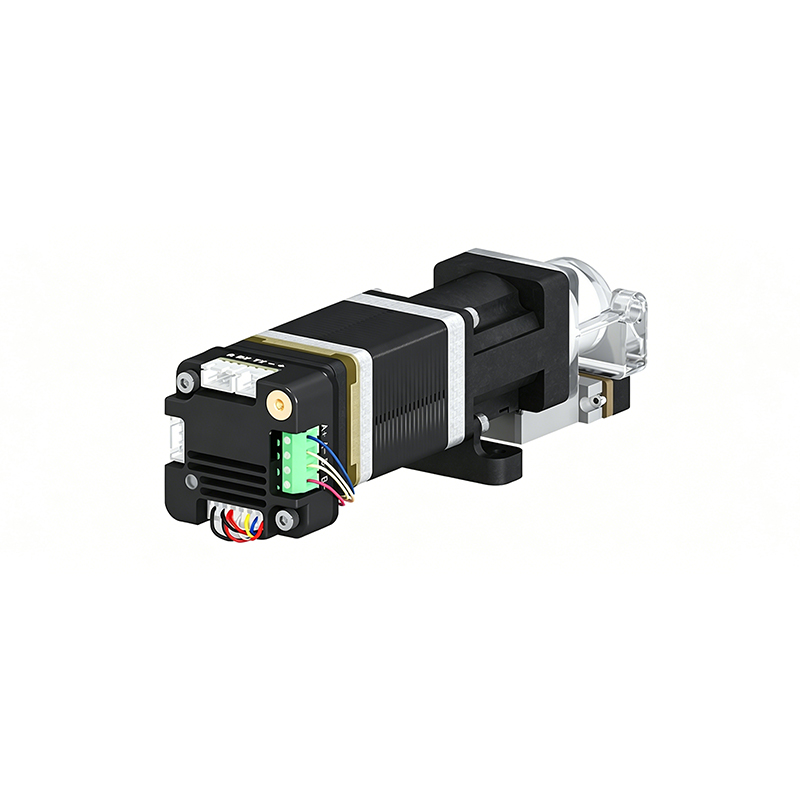

The Rp-01 is a stepper motor-driven plunger pump with a fixed 6 ml capacity, built around a ceramic piston and valve head that handle flow switching. Its compact, sealed design suits stereotaxic injection, perfusion and microfluidic systems where a defined volume and clean switching matter.
A trapezoidal lead screw with a 1 mm lead drives a 19.1 mm rated stroke over 3820 steps, giving 0.005 mm resolution, about 1.5707 ul per step, and linear speeds from 0.017 to 8.33 mm/s. A rated stroke runs from 2.292 s at 500 rpm to 1146 s at 1 rpm. Liquid volume error is within 1% of the rated stroke with 0.3% to 0.7% repeatability, the piston has a 20 mm inner diameter, and the pump is rated for 3 million leak-free cycles. It communicates over 9600 to 115200 bps with ASCII or custom protocols, and runs from a DC24V/1.5A supply at 0.462 kg with the solenoid valve and drive.
What capacity does the Rp-01 have?
It has a fixed 6 ml capacity with a 20 mm piston inner diameter, driven over a 19.1 mm rated stroke.
How accurate is the delivery?
Liquid volume error is within 1% of the rated stroke, with repeatability between 0.3% and 0.7% on the rated stroke.
Which valve configurations are available?
The valve head comes as single-port, L-type dual-port or dual-port with valve, with dead volumes from 1.387 to 1.716 ml.
What is the service life?
The drive is rated for 3 million leak-free cycles with pure water, counting one cycle per rated stroke.
Rp-01 是一款步进电机驱动的柱塞泵，容量固定为 6 ml，以陶瓷活塞与阀头实现流量切换。结构紧凑、密封可靠，适合对定量体积与洁净切换有要求的立体定向注射、灌流与微流控系统。
梯形丝杆（导程 1 mm）驱动 19.1 mm 额定行程、共 3820 步，单步分辨率 0.005 mm（约 1.5707 ul），线速 0.017–8.33 mm/s。单程运行时间自 500 rpm 时的 2.292 s 至 1 rpm 时的 1146 s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.7%；活塞内径 20 mm，驱动机构额定 300 万次无泄漏循环。通信速率 9600–115200 bps，协议为 ASCII 或自定义；含电磁阀与驱动的整机由 DC24V/1.5A 供电，重 0.462 kg。
Rp-01 容量多大？
容量固定 6 ml，活塞内径 20 mm，由 19.1 mm 额定行程驱动。
分配精度如何？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差 0.3%–0.7%。
有哪些阀配置可选？
阀头可选单口、L 型双口或带阀双口，死体积 1.387–1.716 ml。
使用寿命多长？
以纯水为介质，驱动机构额定 300 万次无泄漏循环，每次按一个额定行程计。
Rp-01 adalah pompa plunger berpenggerak motor stepper dengan kapasitas tetap 6 ml, dibangun di sekitar piston dan kepala katup keramik yang menangani switching aliran. Desain ringkas dan tersegel cocok untuk injeksi stereotaksik, perfusi, dan sistem mikrofluida yang membutuhkan volume pasti dan switching bersih.
Sekrup utama trapesium dengan lead 1 mm menggerakkan langkah nominal 19.1 mm dalam 3820 step, memberikan resolusi 0.005 mm, sekitar 1.5707 ul per step, dan kecepatan linear 0.017 hingga 8.33 mm/s. Satu langkah nominal berjalan dari 2.292 s pada 500 rpm hingga 1146 s pada 1 rpm. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.7%; piston berdiameter dalam 20 mm, dan pompa dinilai 3 juta siklus bebas bocor. Berkomunikasi pada 9600 hingga 115200 bps dengan protokol ASCII atau kustom, dan berjalan dari catu daya DC24V/1.5A pada 0.462 kg dengan katup solenoid dan penggerak.
Kapasitas apa yang dimiliki Rp-01?
Kapasitas tetap 6 ml dengan diameter dalam piston 20 mm, digerakkan atas langkah nominal 19.1 mm.
Seberapa akurat pengirimannya?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.7% pada langkah nominal.
Konfigurasi katup apa yang tersedia?
Kepala katup tersedia port tunggal, port ganda tipe-L, atau port ganda dengan katup, dengan volume mati 1.387 hingga 1.716 ml.
Berapa umur layanannya?
Penggerak dinilai 3 juta siklus bebas bocor dengan air murni, satu siklus per langkah nominal.
Rp-01 là bơm piston dẫn động bằng motor bước, dung tích cố định 6 ml, được xây dựng quanh piston gốm và đầu van đảm nhận chuyển mạch dòng chảy. Thiết kế gọn, kín phù hợp tiêm định vị thần kinh, tưới truyền và hệ vi lỏng cần thể tích xác định và chuyển mạch sạch.
Trục vít me hình thang bước 1 mm dẫn động hành trình danh nghĩa 19.1 mm qua 3820 bước, cho độ phân giải 0.005 mm, khoảng 1.5707 ul mỗi bước, tốc độ tuyến tính 0.017–8.33 mm/s. Hành trình danh nghĩa chạy 2.292 s ở 500 rpm đến 1146 s ở 1 rpm. Sai số thể tích trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.7%; piston đường kính trong 20 mm; bơm định mức 3 triệu chu kỳ không rò rỉ. Truyền thông 9600–115200 bps với giao thức ASCII hoặc tùy chỉnh, nguồn DC24V/1.5A, khối lượng 0.462 kg kèm van điện từ và bộ truyền.
Rp-01 dung tích bao nhiêu?
Dung tích cố định 6 ml, piston đường kính trong 20 mm, hành trình danh nghĩa 19.1 mm.
Độ chính xác phân phối?
Sai số thể tích trong 1% hành trình danh nghĩa, độ lặp lại 0.3%–0.7% ở hành trình danh nghĩa.
Có cấu hình van nào?
Đầu van gồm một cổng, hai cổng chữ L hoặc hai cổng có van, thể tích chết 1.387–1.716 ml.
Tuổi thọ bao lâu?
Với nước tinh khiết, bộ truyền định mức 3 triệu chu kỳ không rò rỉ, một chu kỳ mỗi hành trình danh nghĩa.
Rp-01 คือปั๊มลูกสูบขับด้วยมอเตอร์สเต็ปเปอร์ ความจุคงที่ 6 มล. สร้างรอบลูกสูบเซรามิกและหัววาล์วที่จัดการการสลับการไหล การออกแบบกะทัดรัดและซีลดีเหมาะกับงานฉีดแบบสเตอริโอแทกติก การเพอร์ฟิวชัน และระบบไมโครฟลูอิดิกที่ต้องการปริมาตรที่กำหนดและการสลับที่สะอาด
สกรูนำสี่เหลี่ยมคางหมูระยะพิตช์ 1 มม. ขับระยะชักพิกัด 19.1 มม. ใน 3820 สเต็ป ให้ความละเอียด 0.005 มม. ประมาณ 1.5707 ไมโครลิตรต่อสเต็ป และความเร็วเชิงเส้น 0.017–8.33 มม./วินาที ระยะชักพิกัดหนึ่งครั้งวิ่งจาก 2.292 วินาทีที่ 500 รอบ/นาที ถึง 1146 วินาทีที่ 1 รอบ/นาที ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% ลูกสูบเส้นผ่านศูนย์กลางใน 20 มม. ปั๊มพิกัด 3 ล้านรอบไม่รั่ว สื่อสารที่ 9600–115200 bps ด้วยโปรโตคอล ASCII หรือแบบกำหนดเอง ใช้ไฟ DC24V/1.5A หนัก 0.462 กก. พร้อมโซลินอยด์วาล์วและชุดขับ
Rp-01 มีความจุเท่าใด?
ความจุคงที่ 6 มล. ลูกสูบเส้นผ่านศูนย์กลางใน 20 มม. ขับผ่านระยะชักพิกัด 19.1 มม.
แม่นยำแค่ไหน?
ความคลาดเคลื่อนปริมาตรอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% ที่ระยะชักพิกัด
มีวาล์วแบบใดบ้าง?
หัววาล์วมีพอร์ตเดียว พอร์ตคู่แบบ L หรือพอร์ตคู่พร้อมวาล์ว ปริมาตรตาย 1.387–1.716 มล.
อายุการใช้งานเท่าใด?
ชุดขับพิกัด 3 ล้านรอบไม่รั่วด้วยน้ำบริสุทธิ์ นับหนึ่งรอบต่อระยะชักพิกัด
Rp-01 ialah pam plunger dipacu motor stepper dengan kapasiti tetap 6 ml, dibina di sekeliling piston dan kepala injap seramik yang mengendalikan pensuisan aliran. Reka bentuk padat dan bertutup sesuai untuk suntikan stereotaktik, perfusi dan sistem mikrofluidik yang memerlukan isipadu pasti dan pensuisan bersih.
Skru plumbum trapezoid dengan plumbum 1 mm memacu lejang dinilai 19.1 mm dalam 3820 langkah, memberikan resolusi 0.005 mm, kira-kira 1.5707 ul setiap langkah, dan kelajuan linear 0.017 hingga 8.33 mm/s. Satu lejang dinilai berjalan dari 2.292 s pada 500 rpm hingga 1146 s pada 1 rpm. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.7%; piston berdiameter dalam 20 mm; pam dinilai 3 juta kitaran bebas bocor. Berkomunikasi pada 9600 hingga 115200 bps dengan protokol ASCII atau tersuai, dan berjalan daripada bekalan DC24V/1.5A pada 0.462 kg dengan injap solenoid dan pemacu.
Kapasiti apa yang dimiliki Rp-01?
Kapasiti tetap 6 ml dengan diameter dalam piston 20 mm, dipacu melalui lejang dinilai 19.1 mm.
Seberapa tepat penghantarannya?
Ralat isipadu cecair dalam 1% daripada lejang dinilai, dengan kebolehulangan 0.3% hingga 0.7% pada lejang dinilai.
Konfigurasi injap apa yang tersedia?
Kepala injap hadir sebagai port tunggal, port dwi jenis-L atau port dwi dengan injap, dengan isipadu mati 1.387 hingga 1.716 ml.
Berapa hayat perkhidmatan?
Pemacu dinilai 3 juta kitaran bebas bocor dengan air tulen, satu kitaran setiap lejang dinilai.
Ang Rp-01 ay isang stepper motor-driven plunger pump na may nakapirming 6 ml capacity, na binuo sa paligid ng ceramic piston at valve head na humahawak sa paglipat ng daloy. Ang siksik at selyadong disenyo nito ay angkop para sa stereotaxic injection, perfusion at microfluidic system kung saan mahalaga ang tinukoy na volume at malinis na paglipat.
Ang trapezoidal lead screw na may 1 mm lead ay nagpapagalaw ng 19.1 mm rated stroke sa 3820 hakbang, na may 0.005 mm resolution, humigit-kumulang 1.5707 ul bawat hakbang, at bilis na 0.017 hanggang 8.33 mm/s. Ang isang rated stroke ay tumatakbo mula 2.292 s sa 500 rpm hanggang 1146 s sa 1 rpm. Ang error sa volume ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.7%; ang piston ay may 20 mm inner diameter, at ang pump ay rated sa 3 milyong leak-free cycles. Nakikipag-ugnayan ito sa 9600 hanggang 115200 bps na may ASCII o custom protocols, at pinapaandar ng DC24V/1.5A supply sa 0.462 kg kasama ang solenoid valve at drive.
Anong capacity mayroon ang Rp-01?
May nakapirming 6 ml capacity ito na may 20 mm piston inner diameter, na pinapaandar sa 19.1 mm rated stroke.
Gaano katumpak ang delivery?
Ang error sa volume ay nasa loob ng 1% ng rated stroke, na may repeatability na 0.3% hanggang 0.7%.
Anong mga valve configuration ang available?
Ang valve head ay single-port, L-type dual-port o dual-port na may valve, na may dead volumes mula 1.387 hanggang 1.716 ml.
Ano ang service life?
Ang drive ay rated sa 3 milyong leak-free cycles na may dalisay na tubig, isang cycle bawat rated stroke.
