| Protection Rating | IP67 |
|---|---|
| Power Supply | 24VDC |
| Signal Output | (4-20) mA |
| Communication | HART communication/Bluetooth |
| Electrical Connection | 1/2”T4NPT |
| Explosion-proof Type | Non-explosion-proof / flameproof |
| Structure | Integrated type |
| Working Environment | Ambient temperature (-25-60) °C, humidity 5%-90% |
| Pressure Acquisition Method | HART read / collect (4-20) mA current |
| Transmitter Supply Voltage | 24VDC |
| Transmitter Supply Current | Less than 25mA |
| Transmitter Connection | 4-20mA two-wire connection |
| Transmitter Communication | Supports HART protocol |
| Pressure Acquisition Delay | Less than 10uS (compared to pressure transmitter) |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

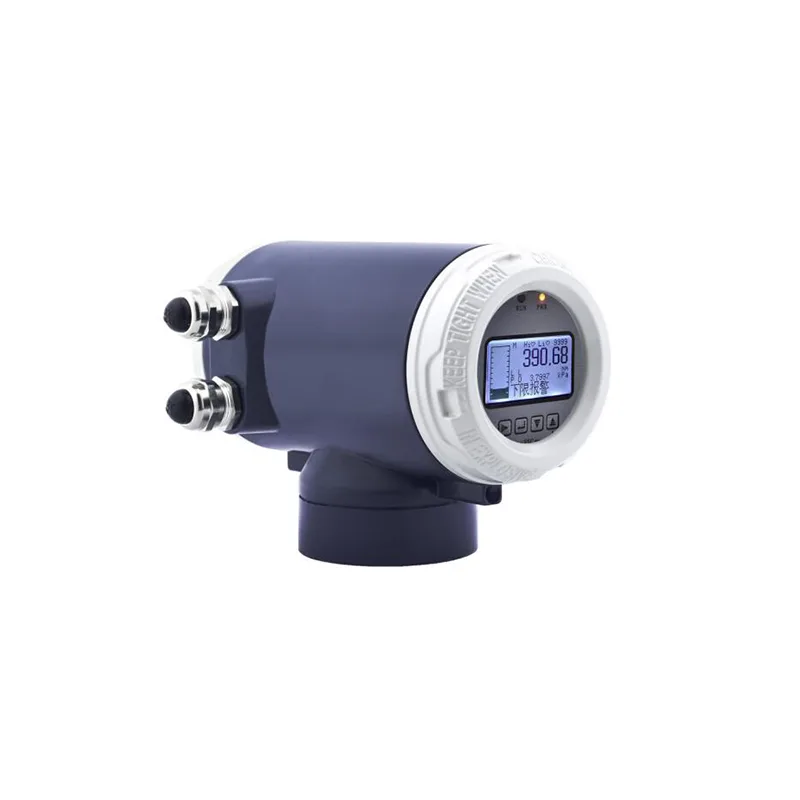

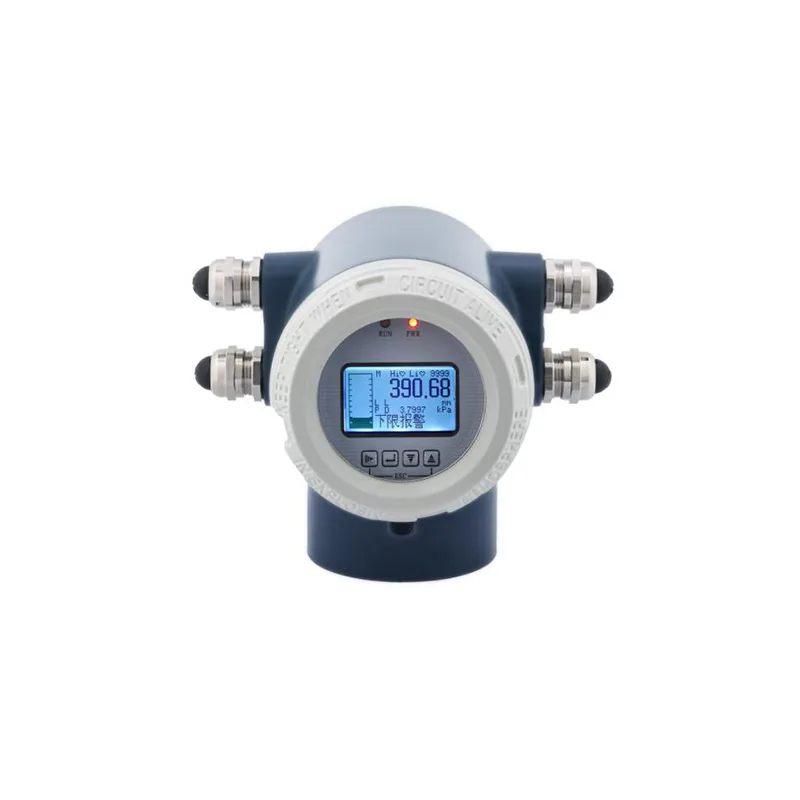

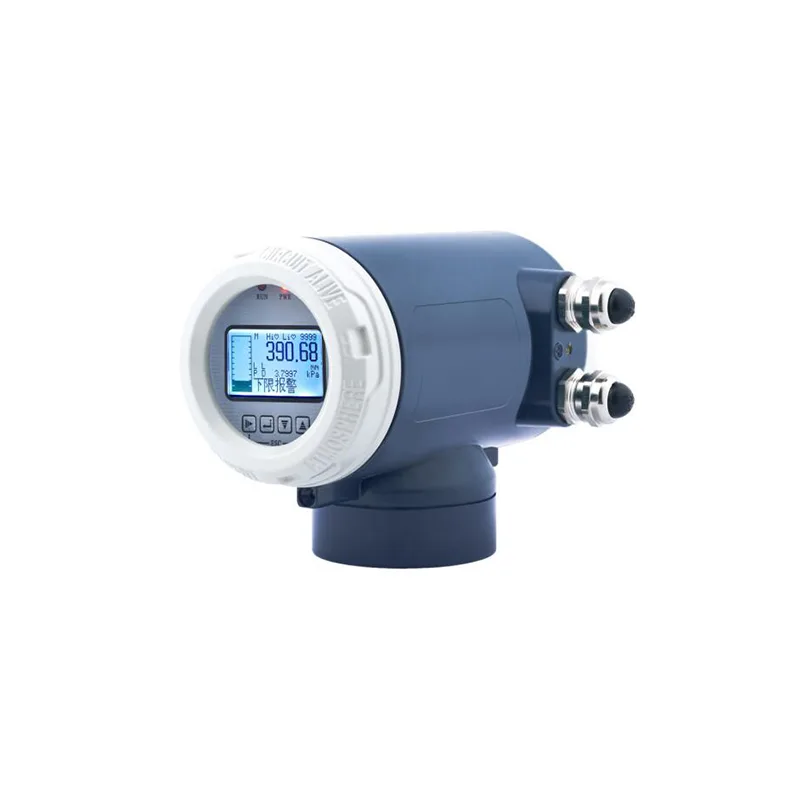

S3E là bộ truyền phát tín hiệu điện tử từ xa được thiết kế để thay thế hệ thống ống mao dẫn dầu cho các phép đo mức và áp suất khi điểm quá trình ở xa điểm đọc, chênh lệch nhiệt độ lớn, hoặc bể cao và bình lớn khiến remote seal truyền thống không thực tế. Thiết bị kết nối điểm đo xa bằng đường truyền điện tử thay vì ống mao dẫn chứa dầu dài, nhờ đó độ chính xác không còn phụ thuộc vào đặc tính nhiệt của chất lỏng truyền áp.
Bộ truyền phát tích hợp đạt chuẩn IP67, dùng nguồn 24 VDC và xuất tín hiệu (4-20) mA hai dây với truyền thông HART cùng Bluetooth để cấu hình tại chỗ. Áp suất được thu nhận bằng cách đọc giá trị HART từ xa hoặc thu dòng (4-20) mA; sản phẩm có kết nối quy trình ren NPT 1/2 inch, hoạt động ở nhiệt độ môi trường -25 đến 60 độ C và độ ẩm 5% đến 90%, cùng tùy chọn chống cháy nổ hoặc không chống cháy nổ. Được sản xuất theo hệ thống quản lý chất lượng ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model, phù hợp cho công nghiệp quá trình, nhà máy hóa chất, phát điện, cấp thoát nước và dầu khí.
Vì sao thay hệ thống mao dẫn dầu bằng S3E?
Ống mao dẫn chứa dầu dài nhạy cảm với nhiệt độ môi trường, làm tăng thời gian đáp ứng và cần bảo trì cẩn thận. S3E kết nối hai điểm áp suất bằng điện tử, nhờ đó chỉ số ổn định ở khoảng cách xa và chênh lệch nhiệt độ lớn mà không bị trôi chất lỏng.
Bộ truyền phát thu nhận áp suất xa như thế nào?
Thiết bị đọc giá trị xa qua liên kết HART hoặc thu dòng (4-20) mA từ điểm đo xa, với độ trễ thu nhận dưới 10 micro giây so với bộ truyền phát áp suất thông thường.
Cần nguồn và tín hiệu ra như thế nào?
Nguồn 24 VDC dưới 25 mA nuôi đầu ra hai dây (4-20) mA mang truyền thông HART, và Bluetooth hỗ trợ cấu hình nhanh tại chỗ.
S3E có thể lắp đặt ở đâu?
Vỏ tích hợp IP67 chịu được nhiệt độ môi trường -25 đến 60 độ C và độ ẩm 5% đến 90%; hãy chọn bản chống cháy nổ hoặc không chống cháy nổ theo cấp khu vực nguy hiểm của hiện trường.
