| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.5% (rated stroke) |
| Rated Stroke | 60 mm |
| Control Steps | 6000 steps (standard mode) |
| Linear Speed | 0.01-60 mm/s (test medium: pure water) |
| Rated Stroke Runtime | 1-6000s (test medium: pure water) |
| Control Resolution (Min. Sample) | 0.01 mm/1 step |
| Compatible Injector Sizes | Optional: 50 uL~25 mL |
| Wetted Material | Alumina ceramic; injector wetted material |
| Drive Structure | Trapezoidal lead screw (6 mm lead) |
| Adjacent Port Switching Time | ≤1 s |

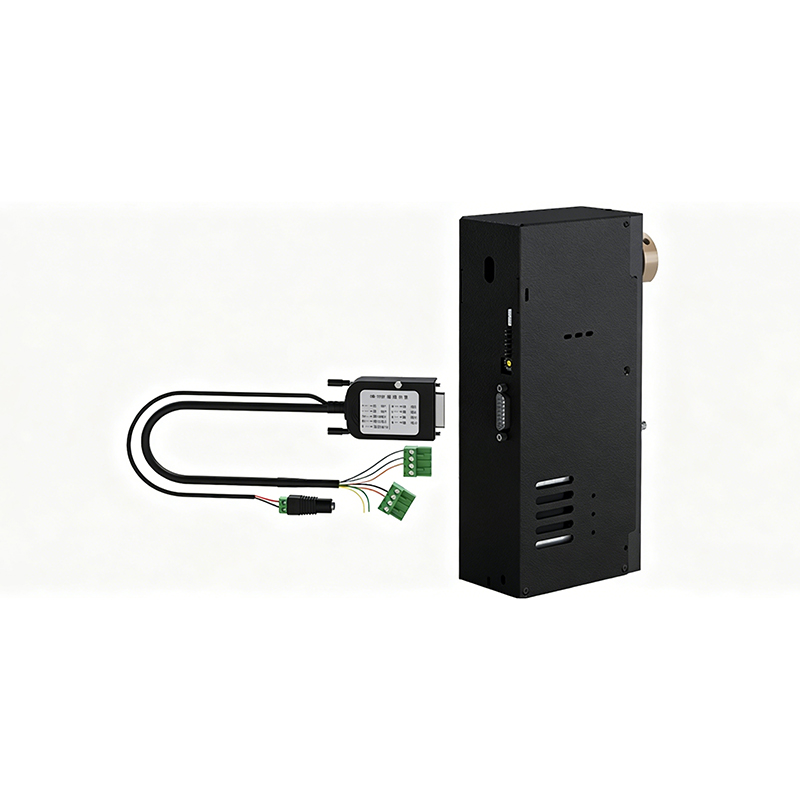

| Communication Rate | RS232/RS485: 9600, 19200, 38400, 57600, 115200 bps; CAN Bus: 100 kbps, 200 kbps, 500 kbps, 1 Mbps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 2.2 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

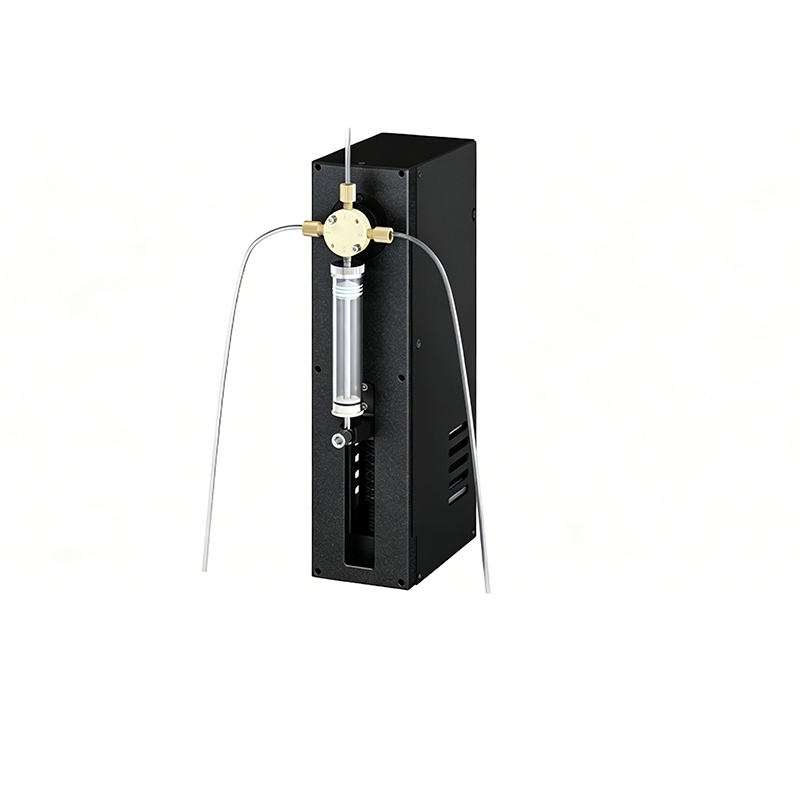

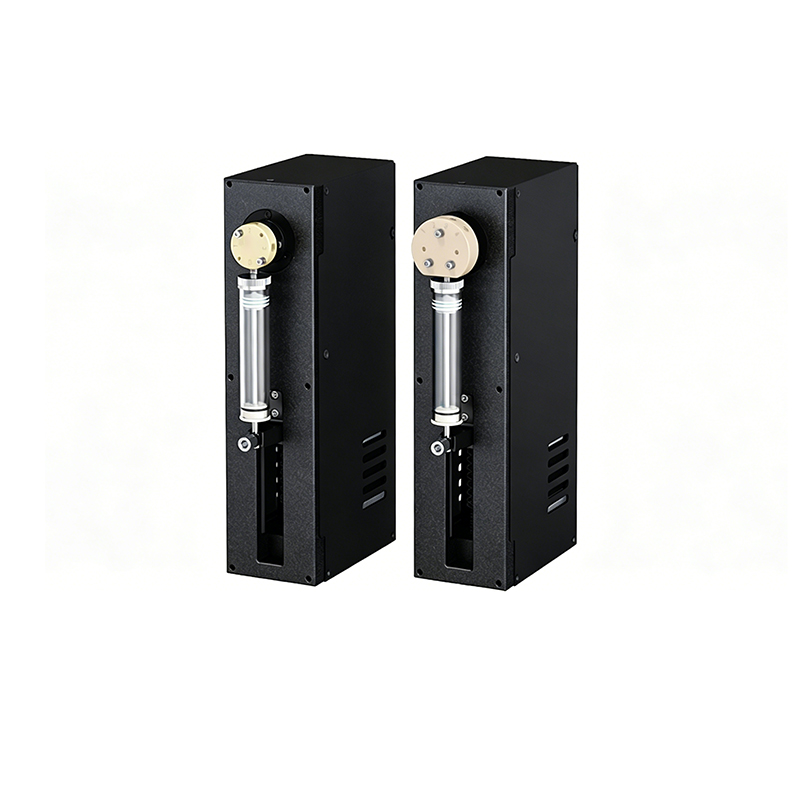

The SY-03B is a high-precision micro injection pump built around an integrated ceramic switching valve, offering large syringe capacity, high speed and tight volume control in one module. It is aimed at chromatography autosampler OEM and other analytical fluid paths where accuracy and clean switching matter.
A trapezoidal lead screw with a 6 mm lead drives a rated stroke of 60 mm over 6000 steps, giving a 0.01 mm per step resolution and linear speeds from 0.01 to 60 mm/s with pure water; a full rated stroke runs from 1 to 6000 s. Liquid volume error stays within 1% of the rated stroke with 0.3% to 0.5% repeatability, adjacent-port switching takes 1 s or less, and the module runs from a DC24V/3A supply at 2.2 kg.
What volumes can the SY-03B handle?

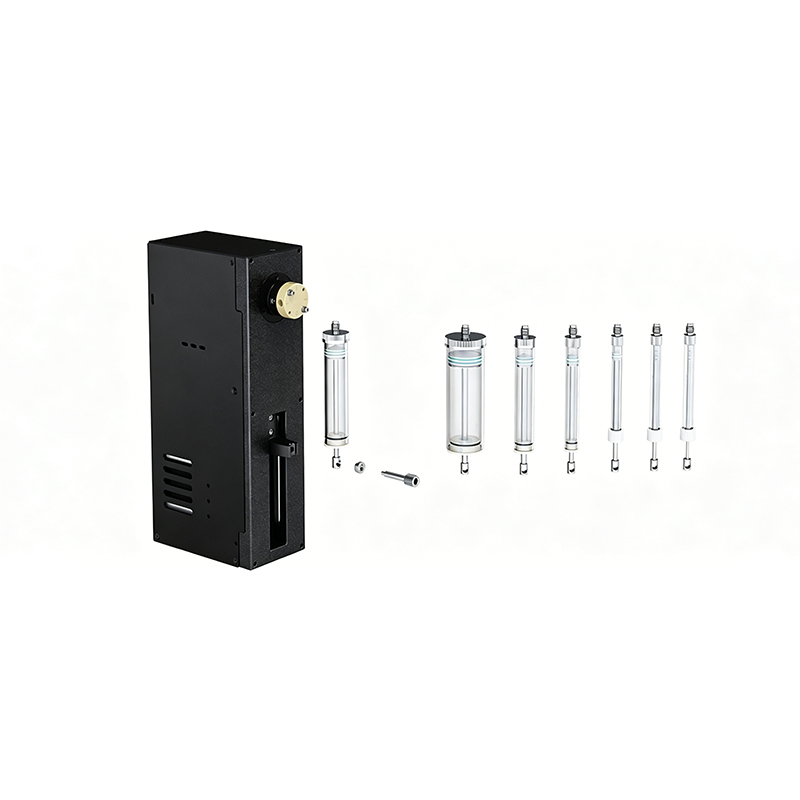

It accepts optional injectors from 50 uL up to 25 mL, driven over a 60 mm rated stroke.
How accurate is it?
Liquid volume error is within 1% of the rated stroke, with repeatability between 0.3% and 0.5% on the rated stroke.
Why the ceramic switching valve?
Alumina ceramic wetted parts resist wear and chemical attack, and the integrated valve switches adjacent ports in 1 s or less.
Where is it typically integrated?
It targets chromatography autosampler OEM and analytical instruments that need high-speed, high-accuracy injection.
SY-03B 是一款围绕集成式陶瓷切换阀打造的高精度微量注射泵，在单一模块内同时提供大容量注射器支持、高速度与严格的体积控制，面向色谱自动进样 OEM 及其它需要精准进样与干净切换的分析流体路径。
梯形丝杆（导程 6 mm）驱动 60 mm 额定行程、共 6000 步，单步分辨率 0.01 mm，纯水介质下线速 0.01–60 mm/s，单程运行时间 1–6000 s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.5%，相邻口切换不超过 1 s，整机由 DC24V/3A 供电，重 2.2 kg。
SY-03B 支持多大体积？
可选注射器覆盖 50 uL–25 mL，由 60 mm 额定行程驱动。
精度如何？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差 0.3%–0.5%。
为什么用陶瓷切换阀？
氧化铝陶瓷湿件耐磨损、耐化学腐蚀，且一体式阀可在 1 s 以内完成相邻口切换。
通常集成在哪些场景？
主要面向色谱自动进样 OEM 及需要高速高精度进样的分析仪器。
SY-03B adalah pompa suntik mikro presisi tinggi yang dibangun di sekitar katup switching keramik terintegrasi, menawarkan kapasitas jarum suntik besar, kecepatan tinggi, dan kontrol volume ketat dalam satu modul. Ditujukan untuk OEM autosampler kromatografi dan jalur fluida analitik lain yang membutuhkan akurasi dan switching bersih.
Sekrup utama trapesium dengan lead 6 mm menggerakkan langkah nominal 60 mm dalam 6000 step, memberikan resolusi 0.01 mm per step dan kecepatan linear 0.01 hingga 60 mm/s dengan air murni; langkah nominal penuh berjalan 1 hingga 6000 s. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.5%, switching port bersebelahan 1 s atau kurang, dan modul berjalan dari catu daya DC24V/3A dengan berat 2.2 kg.
Volume apa yang dapat ditangani SY-03B?
Menerima injektor opsional dari 50 uL hingga 25 mL, digerakkan atas langkah nominal 60 mm.
Seberapa akurat?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.5% pada langkah nominal.
Mengapa katup switching keramik?
Bagian basah alumina keramik tahan aus dan serangan kimia, dan katup terintegrasi berpindah port bersebelahan dalam 1 s atau kurang.
Di mana biasanya diintegrasikan?
Menyasar OEM autosampler kromatografi dan instrumen analitik yang membutuhkan injeksi cepat dan akurat tinggi.
SY-03B là bơm tiêm vi lượng độ chính xác cao được xây dựng quanh van chuyển mạch gốm tích hợp, cung cấp dung tích xi lanh lớn, tốc độ cao và kiểm soát thể tích chặt chẽ trong một mô-đun. Hướng tới OEM bộ nạp mẫu tự động sắc ký và các đường dẫn chất lỏng phân tích khác cần độ chính xác và chuyển mạch sạch.
Trục vít me hình thang bước 6 mm dẫn động hành trình danh nghĩa 60 mm qua 6000 bước, cho độ phân giải 0.01 mm mỗi bước và tốc độ tuyến tính 0.01–60 mm/s với nước tinh khiết; hành trình danh nghĩa chạy 1–6000 s. Sai số thể tích trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.5%, chuyển cổng liền kề ≤1 s, nguồn DC24V/3A, khối lượng 2.2 kg.
SY-03B xử lý được thể tích nào?
Chấp nhận xi lanh tùy chọn từ 50 uL đến 25 mL, dẫn động qua hành trình danh nghĩa 60 mm.
Độ chính xác bao nhiêu?
Sai số thể tích trong 1% hành trình danh nghĩa, độ lặp lại 0.3%–0.5% ở hành trình danh nghĩa.
Vì sao dùng van chuyển mạch gốm?
Bộ phận gốm alumina chịu mài mòn và hóa chất, van tích hợp đổi cổng liền kề trong ≤1 s.
Thường tích hợp ở đâu?
Hướng tới OEM bộ nạp mẫu sắc ký và thiết bị phân tích cần tiêm nhanh, độ chính xác cao.
SY-03B คือปั๊มฉีดไมโครความแม่นยำสูงที่สร้างรอบวาล์วสลับเซรามิกในตัว ให้ความจุหลอดฉีดยาขนาดใหญ่ ความเร็วสูง และการควบคุมปริมาตรที่แม่นยำในโมดูลเดียว มุ่งสำหรับงาน OEM ชุดฉีดตัวอย่างโครมาโทกราฟีและเส้นทางของเหลวเชิงวิเคราะห์อื่นที่ต้องการความแม่นยำและการสลับที่สะอาด
สกรูนำสี่เหลี่ยมคางหมูระยะพิตช์ 6 มม. ขับระยะชักพิกัด 60 มม. ผ่าน 6000 สเต็ป ให้ความละเอียด 0.01 มม. ต่อสเต็ปและความเร็วเชิงเส้น 0.01–60 มม./วินาที ด้วยน้ำบริสุทธิ์ ระยะชักพิกัดเต็มวิ่ง 1–6000 วินาที ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.5% การสลับพอร์ตข้างเคียงใช้ 1 วินาทีหรือน้อยกว่า โมดูลใช้แหล่งจ่าย DC24V/3A หนัก 2.2 กก.
SY-03B รองรับปริมาตรเท่าใด?
รองรับหลอดฉีดยาตัวเลือกตั้งแต่ 50 uL ถึง 25 มล. ขับผ่านระยะชักพิกัด 60 มม.
แม่นยำแค่ไหน?
ความคลาดเคลื่อนปริมาตรอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.5% ที่ระยะชักพิกัด
ทำไมใช้วาล์วสลับเซรามิก?
ชิ้นส่วนเซรามิกอะลูมินาทนต่อการสึกหรอและสารเคมี และวาล์วในตัวสลับพอร์ตข้างเคียงใน 1 วินาทีหรือน้อยกว่า
มักรวมระบบที่ใด?
มุ่งงาน OEM ชุดฉีดตัวอย่างโครมาโทกราฟีและเครื่องมือวิเคราะห์ที่ต้องการการฉีดเร็วและแม่นยำสูง
SY-03B ialah pam suntik mikro ketepatan tinggi yang dibina di sekeliling injap pensuisan seramik bersepadu, menawarkan kapasiti picagari besar, kelajuan tinggi dan kawalan isipadu ketat dalam satu modul. Ditujukan untuk OEM autosampler kromatografi dan laluan bendalir analitik lain yang memerlukan ketepatan dan pensuisan bersih.
Skru plumbum trapezoid dengan plumbum 6 mm memacu lejang dinilai 60 mm merentasi 6000 langkah, memberikan resolusi 0.01 mm setiap langkah dan kelajuan linear 0.01 hingga 60 mm/s dengan air tulen; lejang dinilai penuh berjalan 1 hingga 6000 s. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.5%, pensuisan port bersebelahan 1 s atau kurang, dan modul berjalan daripada bekalan DC24V/3A seberat 2.2 kg.
Isipadu apa yang dapat dikendalikan SY-03B?
Menerima injektor pilihan daripada 50 uL hingga 25 mL, dipacu melalui lejang dinilai 60 mm.
Seberapa tepat?
Ralat isipadu cecair dalam 1% daripada lejang dinilai, dengan kebolehulangan 0.3% hingga 0.5% pada lejang dinilai.
Mengapa injap pensuisan seramik?
Bahagian basah alumina seramik tahan haus dan serangan kimia, dan injap bersepadu menukar port bersebelahan dalam 1 s atau kurang.
Di mana lazimnya disepadukan?
Menyasarkan OEM autosampler kromatografi dan instrumen analitik yang memerlukan suntikan pantas dan tepat tinggi.
Ang SY-03B ay isang high-precision micro injection pump na binuo sa paligid ng integrated ceramic switching valve, na nag-aalok ng malaking kapasidad ng syringe, mataas na bilis at mahigpit na kontrol sa volume sa isang module. Nakatuon ito sa chromatography autosampler OEM at iba pang analytical fluid path kung saan mahalaga ang katumpakan at malinis na paglipat.
Ang trapezoidal lead screw na may 6 mm lead ay nagpapagalaw ng rated stroke na 60 mm sa 6000 hakbang, na may resolution na 0.01 mm bawat hakbang at bilis na 0.01 hanggang 60 mm/s sa dalisay na tubig; ang buong rated stroke ay tumatakbo nang 1 hanggang 6000 s. Ang error sa volume ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.5%, at ang paglipat ng katabing port ay 1 s o mas mababa, mula sa DC24V/3A supply sa 2.2 kg.
Anong mga volume ang kayang hawakan ng SY-03B?
Tumatanggap ito ng opsyonal na injector mula 50 uL hanggang 25 mL, na pinapaandar sa 60 mm rated stroke.
Gaano ito katumpak?
Ang error sa volume ay nasa loob ng 1% ng rated stroke, na may repeatability na 0.3% hanggang 0.5%.
Bakit ceramic switching valve?
Ang alumina ceramic wetted parts ay lumalaban sa pagkasira at kemikal, at lumilipat ang integrated valve ng katabing port sa 1 s o mas mababa.
Saan karaniwang isinasama?
Nakatuon ito sa chromatography autosampler OEM at analytical instruments na nangangailangan ng mabilis at tumpak na pag-inject.
