| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.5% (rated stroke) |
| Rated Stroke | 60 mm |
| Control Steps | 6000 steps (micro-step: 48000 steps) |
| Max Speed | 900 rpm |
| Linear Speed | 0.01 mm/s~100 mm/s |
| Rated Stroke Runtime | 0.67s~6000s |
| Control Resolution (Min. Sample) | 0.01 mm/1 step |
| Compatible Injector Sizes | Optional: 50 uL~5 mL |
| Max Fluid Path Pressure | 0.15 MPa |
| Wetted Material | PPS (or PEEK), FKM; injector (borosilicate glass, PTFE) |
| Drive Structure | Trapezoidal lead screw (6 mm lead) |
| Communication Rate | RS232/RS485: 9600bps, 38400bps; CAN Bus: 100kbps, 200kbps, 500kbps, 1Mbps |
| Control Protocol | ASCII protocol, Modbus protocol |
| Tubing Interface | 1/4-28UNF internal thread |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 2.2 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

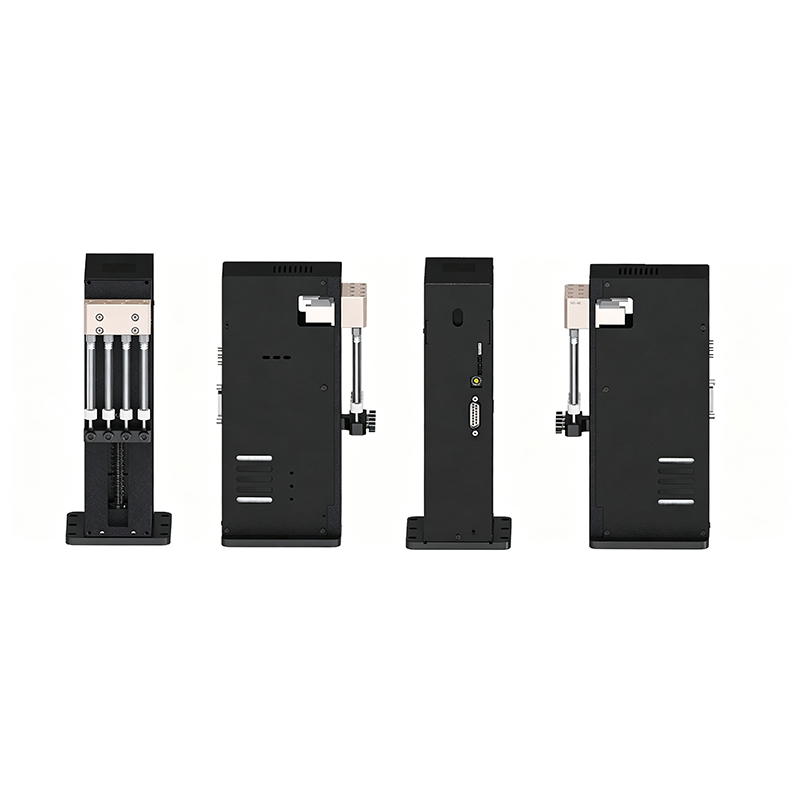

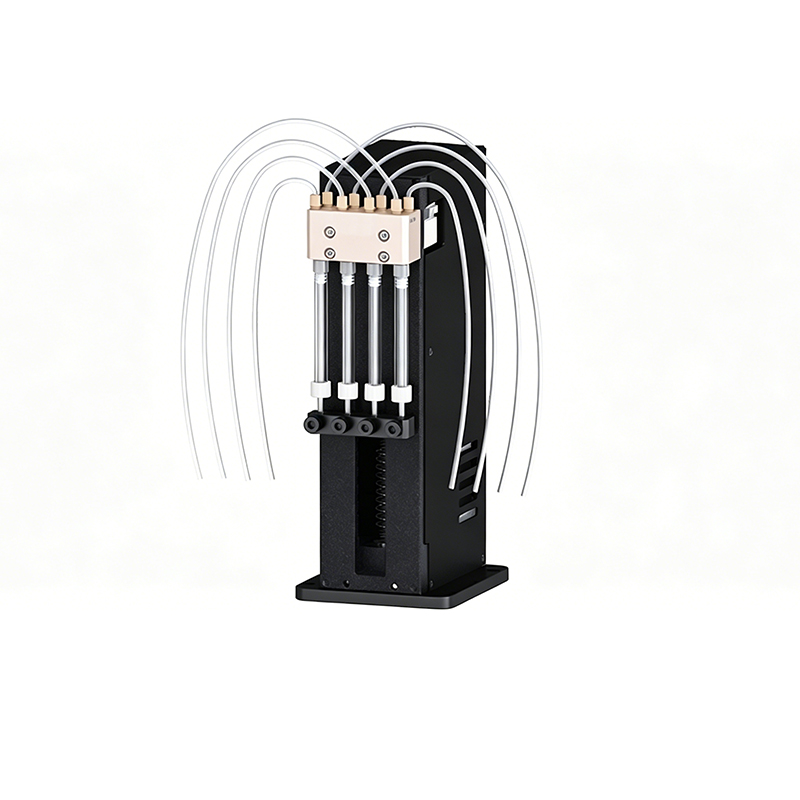

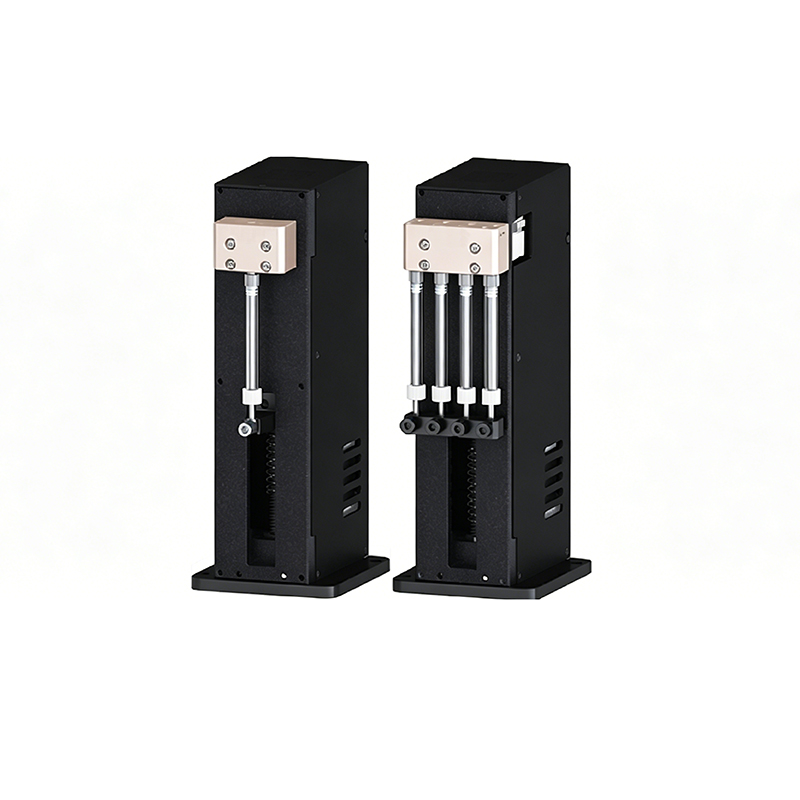

The SY-03B parallel micro injection pump drives multiple channels at once for atmospheric-pressure, high-throughput liquid processing. Multi-channel solenoid valves handle the switching, so several syringes can aspirate and dispense in parallel instead of one at a time.
Its trapezoidal lead screw with a 6 mm lead moves a 60 mm rated stroke in 6000 standard steps or 48000 micro-steps, reaching up to 900 rpm and linear speeds from 0.01 to 100 mm/s; a rated stroke takes 0.67 s to 6000 s. Liquid volume error is within 1% of the rated stroke with 0.3% to 0.5% repeatability, the fluid path is rated to 0.15 MPa, and wetted parts use PPS (or PEEK) with FKM seals plus borosilicate glass and PTFE in the injectors. The module weighs 2.2 kg and runs from DC24V/3A.
What makes the SY-03B parallel?
It drives multiple syringe channels with solenoid-valve switching so channels aspirate and dispense at the same time for higher throughput.
What accuracy does it offer?
Liquid volume error is within 1% of the rated stroke, with repeatability between 0.3% and 0.5% on the rated stroke.
What pressure is the fluid path rated for?
The maximum fluid path pressure is 0.15 MPa, matching atmospheric-pressure processing rather than high back-pressure duty.
Which wetted materials are available?
The pump uses PPS (or PEEK) with FKM, while the injectors are borosilicate glass with PTFE.
SY-03B 并联微量注射泵可同时驱动多通道，面向常压高通量液体处理。多通道电磁阀负责切换，多支注射器可并行吸液与分配，而无需逐支串行操作。
梯形丝杆（导程 6 mm）驱动 60 mm 额定行程：标准模式 6000 步、微步模式 48000 步，最高转速 900 rpm，线速 0.01–100 mm/s，单程耗时 0.67 s–6000 s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.5%；流路额定压力 0.15 MPa；湿材采用 PPS（或 PEEK）配 FKM 密封，注射器为硼硅玻璃与 PTFE。整机 2.2 kg，DC24V/3A 供电。
SY-03B 的“并联”体现在哪里？
由电磁阀切换同时驱动多支注射器通道，各通道同时吸液与分配，从而提升通量。
精度如何？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差 0.3%–0.5%。
流路额定压力是多少？
流路最高压力 0.15 MPa，面向常压处理而非高背压工况。
有哪些湿材可选？
泵体采用 PPS（或 PEEK）与 FKM，注射器为硼硅玻璃与 PTFE。
Pompa suntik mikro paralel SY-03B menggerakkan beberapa saluran sekaligus untuk pemrosesan cairan bertekanan atmosferik throughput tinggi. Katup solenoid multi-saluran menangani switching, sehingga beberapa jarum suntik dapat mengaspirasi dan mendispens secara paralel, bukan satu per satu.
Sekrup utama trapesium dengan lead 6 mm menggerakkan langkah nominal 60 mm dalam 6000 step standar atau 48000 micro-step, mencapai hingga 900 rpm dan kecepatan linear 0.01 hingga 100 mm/s; langkah nominal memakan 0.67 s hingga 6000 s. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.5%, jalur fluida dinilai 0.15 MPa, dan bagian basah menggunakan PPS (atau PEEK) dengan segel FKM plus kaca borosilikat dan PTFE di injektor. Modul berat 2.2 kg dan berjalan dari DC24V/3A.
Apa yang membuat SY-03B paralel?
Ia menggerakkan beberapa saluran jarum suntik dengan switching katup solenoid sehingga saluran mengaspirasi dan mendispens pada saat bersamaan untuk throughput lebih tinggi.
Akurasi apa yang ditawarkan?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.5% pada langkah nominal.
Berapa tekanan jalur fluida?
Tekanan jalur fluida maksimum 0.15 MPa, sesuai pemrosesan tekanan atmosferik daripada tugas back-pressure tinggi.
Material basah apa yang tersedia?
Pompa menggunakan PPS (atau PEEK) dengan FKM, sementara injektor adalah kaca borosilikat dengan PTFE.
Bơm tiêm vi lượng song song SY-03B dẫn động nhiều kênh cùng lúc cho xử lý chất lỏng thông lượng cao ở áp suất khí quyển. Van điện từ đa kênh đảm nhận việc chuyển mạch, nhờ đó nhiều xi lanh có thể hút và phân phối song song thay vì lần lượt.
Trục vít me hình thang bước 6 mm di chuyển hành trình danh nghĩa 60 mm trong 6000 bước chuẩn hoặc 48000 micro-bước, đạt tới 900 rpm và tốc độ tuyến tính 0.01–100 mm/s; hành trình danh nghĩa mất 0.67 s–6000 s. Sai số thể tích trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.5%, đường dẫn chất lỏng định mức 0.15 MPa, bộ phận ướt dùng PPS (hoặc PEEK) với gioăng FKM cùng thủy tinh borosilicate và PTFE trong xi lanh. Mô-đun nặng 2.2 kg, nguồn DC24V/3A.
Điều gì làm SY-03B song song?
Bơm dẫn động nhiều kênh xi lanh với chuyển mạch van điện từ để các kênh hút và phân phối đồng thời, nâng thông lượng.
Độ chính xác đạt bao nhiêu?
Sai số thể tích trong 1% hành trình danh nghĩa, độ lặp lại 0.3%–0.5% ở hành trình danh nghĩa.
Áp suất đường dẫn là bao nhiêu?
Áp suất đường dẫn tối đa 0.15 MPa, phù hợp xử lý áp suất khí quyển thay vì chịu áp ngược cao.
Có vật liệu ướt nào?
Bơm dùng PPS (hoặc PEEK) với FKM, xi lanh là thủy tinh borosilicate với PTFE.
ปั๊มฉีดไมโครแบบขนาน SY-03B ขับหลายช่องสัญญาณพร้อมกันสำหรับการประมวลผลของเหลวความดันบรรยากาศปริมาณงานสูง วาล์วโซลินอยด์หลายช่องจัดการการสลับ ทำให้หลอดฉีดยาหลายอันดูดและจ่ายพร้อมกันแทนทีละอัน
สกรูนำสี่เหลี่ยมคางหมูระยะพิตช์ 6 มม. เคลื่อนระยะชักพิกัด 60 มม. ใน 6000 สเต็ปมาตรฐานหรือ 48000 ไมโครสเต็ป ทำความเร็วสูงสุด 900 รอบ/นาที และความเร็วเชิงเส้น 0.01–60 มม./วินาที ระยะชักพิกัดใช้เวลา 0.67 วินาที–6000 วินาที ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.5% เส้นทางของเหลวพิกัด 0.15 MPa ชิ้นส่วนเปียกใช้ PPS (หรือ PEEK) พร้อมซีล FKM และแก้วบอโรซิลิเกตกับ PTFE ในหลอดฉีดยา โมดูลหนัก 3.8 กก. ใช้ไฟ DC24V/3A
อะไรทำให้ SY-03B เป็นแบบขนาน?
ขับหลายช่องหลอดฉีดยาด้วยการสลับวาล์วโซลินอยด์ให้ช่องต่างๆ ดูดและจ่ายพร้อมกันเพื่อปริมาณงานที่สูงขึ้น
ความแม่นยำเท่าไร?
ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.5% ที่ระยะชักพิกัด
เส้นทางของเหลวพิกัดแรงดันเท่าใด?
แรงดันสูงสุดของเส้นทางของเหลวคือ 0.15 MPa เหมาะกับการประมวลผลความดันบรรยากาศมากกว่างานแรงดันย้อนสูง
มีวัสดุเปียกอะไรบ้าง?
ปั๊มใช้ PPS (หรือ PEEK) กับ FKM ส่วนหลอดฉีดยาเป็นแก้วบอโรซิลิเกตกับ PTFE
Pam suntikan mikro selari SY-03B memacu berbilang saluran serentak untuk pemprosesan cecair tekanan atmosfera melalui tinggi. Injap solenoid pelbagai saluran mengendalikan pensuisan, supaya beberapa picagari dapat mengaspirasi dan mendispens secara selari dan bukannya satu demi satu.
Skru plumbum trapezoid dengan plumbum 6 mm menggerakkan lejang dinilai 60 mm dalam 6000 langkah standard atau 48000 micro-langkah, mencapai sehingga 900 rpm dan kelajuan linear 0.01 hingga 100 mm/s; lejang dinilai mengambil 0.67 s hingga 6000 s. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.5%, laluan bendalir dinilai 0.15 MPa, dan bahagian basah menggunakan PPS (atau PEEK) dengan pengedap FKM serta kaca borosilikat dan PTFE dalam picagari. Modul seberat 2.2 kg dan berjalan daripada DC24V/3A.
Apa yang menjadikan SY-03B selari?
Ia memacu pelbagai saluran picagari dengan pensuisan injap solenoid supaya saluran mengaspirasi dan mendispens serentak untuk melalui lebih tinggi.
Ketepatan apa yang ditawarkan?
Ralat isipadu cecair dalam 1% daripada lejang dinilai, dengan kebolehulangan 0.3% hingga 0.5% pada lejang dinilai.
Berapa tekanan laluan bendalir?
Tekanan laluan bendalir maksimum 0.15 MPa, sepadan pemprosesan tekanan atmosfera dan bukannya tugas tekanan belakang tinggi.
Bahan basah apa yang tersedia?
Pam menggunakan PPS (atau PEEK) dengan FKM, manakala picagari adalah kaca borosilikat dengan PTFE.
Ang parallel micro injection pump na SY-03B ay nagpapagalaw ng maraming channel nang sabay para sa atmospheric-pressure, high-throughput na pagproseso ng likido. Hinahawakan ng multi-channel solenoid valves ang paglipat, kaya maraming syringe ang maaaring mag-aspirate at mag-dispense nang sabay sa halip na isa-isa.
Ang trapezoidal lead screw na may 6 mm lead ay gumagalaw ng 60 mm rated stroke sa 6000 standard steps o 48000 micro-steps, na umaabot sa 900 rpm at bilis na 0.01 hanggang 100 mm/s; ang isang rated stroke ay tumatagal ng 0.67 s hanggang 6000 s. Ang error sa volume ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.5%, ang fluid path ay rated sa 0.15 MPa, at ang wetted parts ay gumagamit ng PPS (o PEEK) na may FKM seals plus borosilicate glass at PTFE sa mga injector. Tumatimbang ang module ng 2.2 kg at pinapaandar ng DC24V/3A.
Ano ang nagpapasabay (parallel) sa SY-03B?
Nagpapagalaw ito ng maraming syringe channel na may solenoid-valve switching upang sabay na mag-aspirate at mag-dispense ang mga channel para sa mas mataas na throughput.
Anong katumpakan ang inaalok nito?
Ang error sa volume ay nasa loob ng 1% ng rated stroke, na may repeatability na 0.3% hanggang 0.5%.
Ano ang rated pressure ng fluid path?
Ang maximum fluid path pressure ay 0.15 MPa, na tumutugma sa atmospheric-pressure processing sa halip na mataas na back-pressure duty.
Anong mga wetted materials ang available?
Gumagamit ang pump ng PPS (o PEEK) na may FKM, habang ang mga injector ay borosilicate glass na may PTFE.
