| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.7% (rated stroke) |
| Expected Service Life | 3 million cycles leak-free (test medium: pure water; 1 count per rated stroke) |
| Specifications | 3 ml | 8 ml |
| Back Pressure | 1.5 MPa | 0.89 MPa |
| Max Speed | 600 rpm | 300 rpm |
| Rated Stroke (Control Steps) | 18 mm | 19.2 mm (3600 steps | 3840 steps) |
| Rated Stroke Runtime | 1.8-1080s | 3.84-1152s |
| Control Resolution (Min. Sample) | 0.005 mm (0.833 ul | 2.083 ul) |
| Linear Speed | 0.017-10 mm/s | 0.017-5 mm/s |
| Drive Structure | Trapezoidal lead screw (1 mm lead) |
| Wetted Material | Borosilicate glass, PTFE, PVDF, FFKM (seal) |
| Max Fluid Path Pressure (Reference) | Positive 0~0.5 MPa; negative 0~0.06 MPa (hold time subject to test) |
| Communication Rate | 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Tubing Interface | 1/4-28UNF internal thread |
| Power Supply | DC24V/3A |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Weight | 0.45 kg | 0.49 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

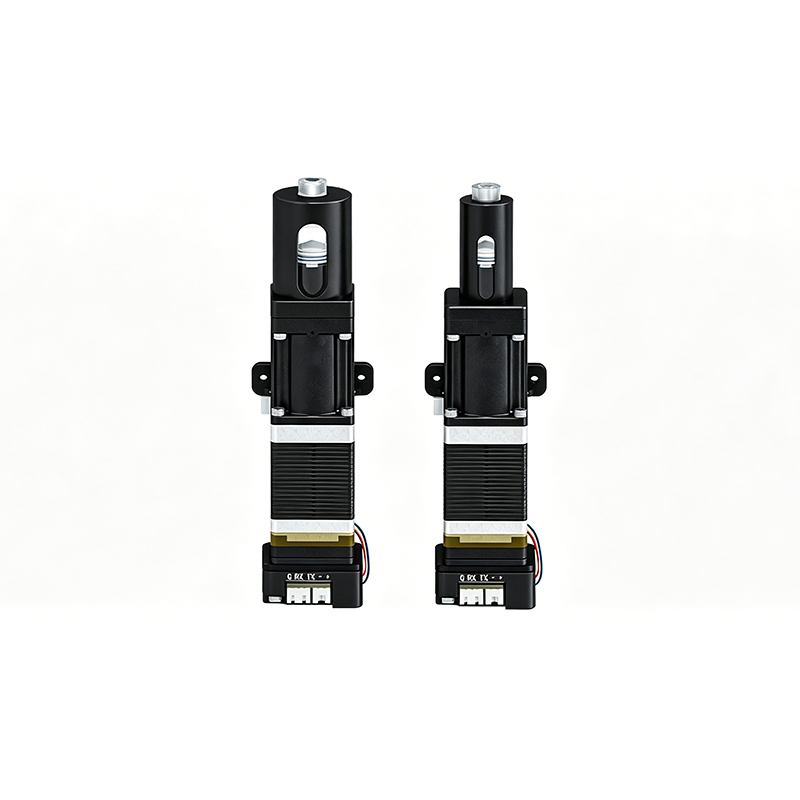

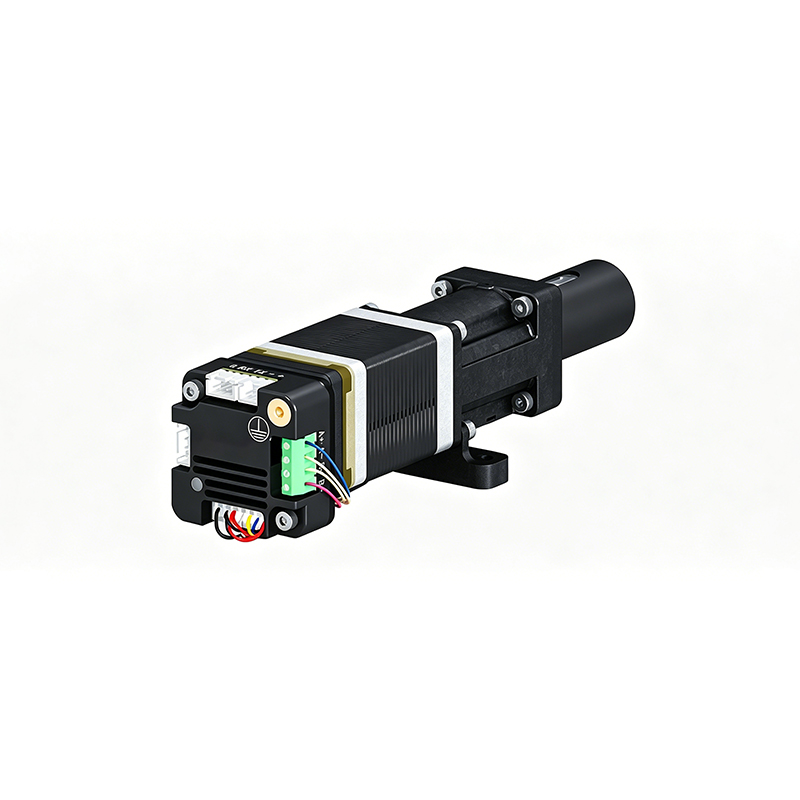

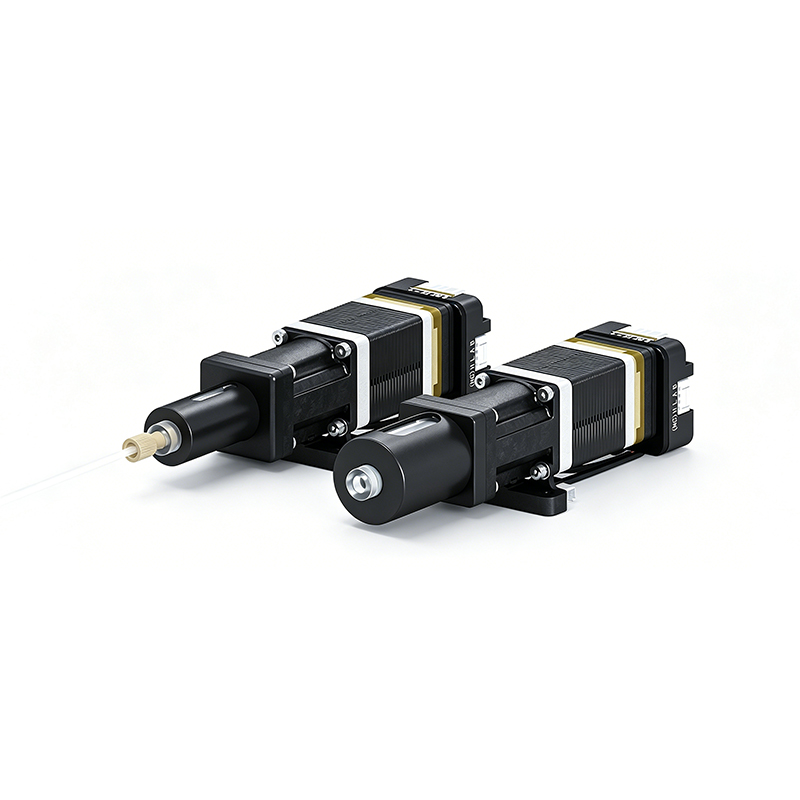

The SY-09 is a vertical injection pump engineered for applications that need high back-pressure tolerance, reaching up to 1.5 MPa on the 3 ml version. Its vertical layout and precise lead-screw drive make it a fit for stereotaxic injection, cell and embryo microinjection, and microfluidic chip loading.
Two syringe formats are offered: 3 ml and 8 ml, with maximum back pressure of 1.5 MPa and 0.89 MPa respectively, top speeds of 600 rpm and 300 rpm, and weights of 0.45 kg and 0.49 kg. Each runs over a rated stroke of 18 mm (3600 steps) or 19.2 mm (3840 steps) at 0.005 mm resolution, about 0.833 ul or 2.083 ul per step, with linear speeds up to 10 mm/s on the 3 ml version. Liquid volume error is within 1% of the rated stroke with 0.3% to 0.7% repeatability, wetted parts are borosilicate glass, PTFE, PVDF and an FFKM seal, and the drive is rated for 3 million leak-free cycles.
What back pressure can the SY-09 handle?
The 3 ml version handles up to 1.5 MPa, while the 8 ml version is rated at 0.89 MPa.
Which syringe formats are available?
It supports 3 ml and 8 ml syringes, with 600 rpm and 300 rpm top speeds respectively.
How accurate is it?
Liquid volume error is within 1% of the rated stroke, with repeatability between 0.3% and 0.7% on the rated stroke.
What is it mainly used for?
It suits stereotaxic injection, cell and embryo microinjection, and microfluidic chip loading.
SY-09 是一款立式注射泵，面向需要高背压耐受力的应用设计，3 ml 版本最高可达 1.5 MPa。立式布局与精密丝杆驱动使其适合立体定向注射、细胞与胚胎显微注射及微流控芯片上样。
提供 3 ml 与 8 ml 两种注射器规格，最高背压分别为 1.5 MPa 与 0.89 MPa，最高转速 600 rpm 与 300 rpm，重量 0.45 kg 与 0.49 kg。各规格额定行程分别为 18 mm（3600 步）与 19.2 mm（3840 步），单步分辨率 0.005 mm（约 0.833 ul 或 2.083 ul），3 ml 版线速最高 10 mm/s。液体体积误差不超过额定行程的 1%，重复性误差 0.3%–0.7%；湿件采用硼硅玻璃、PTFE、PVDF 与 FFKM 密封；驱动机构额定 300 万次无泄漏循环。
SY-09 能承受多大背压？
3 ml 版最高 1.5 MPa，8 ml 版额定 0.89 MPa。
支持哪些注射器规格？
支持 3 ml 与 8 ml 注射器，最高转速分别为 600 rpm 与 300 rpm。
精度如何？
液体体积误差不超过额定行程的 1%，额定行程下重复性误差 0.3%–0.7%。
主要用于哪些场景？
适合立体定向注射、细胞与胚胎显微注射及微流控芯片上样。
SY-09 adalah pompa suntik vertikal yang direkayasa untuk aplikasi yang membutuhkan toleransi tekanan balik tinggi, mencapai hingga 1.5 MPa pada versi 3 ml. Tata letak vertikal dan penggerak sekrup presisi menjadikannya cocok untuk injeksi stereotaksik, mikroinjeksi sel dan embrio, serta pengisian chip mikrofluida.
Dua format jarum suntik ditawarkan: 3 ml dan 8 ml, dengan tekanan balik maksimum 1.5 MPa dan 0.89 MPa masing-masing, kecepatan tertinggi 600 rpm dan 300 rpm, dan berat 0.45 kg dan 0.49 kg. Masing-masing berjalan atas langkah nominal 18 mm (3600 step) atau 19.2 mm (3840 step) pada resolusi 0.005 mm, sekitar 0.833 ul atau 2.083 ul per step, dengan kecepatan linear hingga 10 mm/s pada versi 3 ml. Kesalahan volume cairan dalam 1% dari langkah nominal dengan repeatabilitas 0.3% hingga 0.7%; bagian basah adalah kaca borosilikat, PTFE, PVDF dan segel FFKM; penggerak dinilai 3 juta siklus bebas bocor.
Berapa tekanan balik yang dapat ditangani SY-09?
Versi 3 ml menangani hingga 1.5 MPa, sementara versi 8 ml dinilai 0.89 MPa.
Format jarum suntik apa yang tersedia?
Mendukung jarum suntik 3 ml dan 8 ml, dengan kecepatan tertinggi 600 rpm dan 300 rpm masing-masing.
Seberapa akurat?
Kesalahan volume cairan dalam 1% dari langkah nominal, dengan repeatabilitas 0.3% hingga 0.7% pada langkah nominal.
Terutama digunakan untuk apa?
Cocok untuk injeksi stereotaksik, mikroinjeksi sel dan embrio, serta pengisian chip mikrofluida.
SY-09 là bơm tiêm dọc được thiết kế cho ứng dụng cần khả năng chịu áp suất ngược cao, đạt tới 1.5 MPa ở bản 3 ml. Bố trí dọc và bộ truyền trục vít chính xác giúp nó phù hợp tiêm định vị thần kinh, vi tiêm tế bào và phôi, cùng nạp chip vi lỏng.
Hai định dạng xi lanh: 3 ml và 8 ml, áp suất ngược tối đa tương ứng 1.5 MPa và 0.89 MPa, tốc độ tối đa 600 rpm và 300 rpm, khối lượng 0.45 kg và 0.49 kg. Mỗi loại chạy hành trình danh nghĩa 18 mm (3600 bước) hoặc 19.2 mm (3840 bước) ở độ phân giải 0.005 mm, khoảng 0.833 ul hoặc 2.083 ul mỗi bước, tốc độ tuyến tính tới 10 mm/s ở bản 3 ml. Sai số thể tích trong 1% hành trình danh nghĩa với độ lặp lại 0.3%–0.7%; bộ phận ướt gồm thủy tinh borosilicate, PTFE, PVDF và gioăng FFKM; bộ truyền định mức 3 triệu chu kỳ không rò rỉ.
SY-09 chịu được áp suất ngược bao nhiêu?
Bản 3 ml chịu tới 1.5 MPa, bản 8 ml định mức 0.89 MPa.
Có định dạng xi lanh nào?
Hỗ trợ xi lanh 3 ml và 8 ml, tốc độ tối đa 600 rpm và 300 rpm tương ứng.
Độ chính xác ra sao?
Sai số thể tích trong 1% hành trình danh nghĩa, độ lặp lại 0.3%–0.7% ở hành trình danh nghĩa.
Chủ yếu dùng để làm gì?
Phù hợp tiêm định vị thần kinh, vi tiêm tế bào và phôi, nạp chip vi lỏng.
SY-09 คือปั๊มฉีดแนวตั้งที่ออกแบบสำหรับงานที่ต้องการความทนแรงดันย้อนสูง โดยรุ่น 3 มล. ทนได้ถึง 1.5 MPa การวางแนวตั้งและชุดขับสกรูแม่นยำทำให้เหมาะกับการฉีดแบบสเตอริโอแทกติก การไมโครอินเจกชันเซลล์และเอ็มบริโอ และการโหลดชิปไมโครฟลูอิดิก
มีหลอดฉีดยา 2 แบบ: 3 มล. และ 8 มล. โดยมีแรงดันย้อนสูงสุด 1.5 MPa และ 0.89 MPa ความเร็วสูงสุด 600 รอบ/นาทีและ 300 รอบ/นาที น้ำหนัก 0.45 กก. และ 0.49 กก. ตามลำดับ แต่ละแบบวิ่งระยะชักพิกัด 18 มม. (3600 สเต็ป) หรือ 19.2 มม. (3840 สเต็ป) ที่ความละเอียด 0.005 มม. ประมาณ 0.833 ไมโครลิตรหรือ 2.083 ไมโครลิตรต่อสเต็ป ความเร็วเชิงเส้นสูงถึง 10 มม./วินาทีในรุ่น 3 มล. ความคลาดเคลื่อนปริมาตรของเหลวอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% ชิ้นส่วนเปียกเป็นแก้วบอโรซิลิเกต PTFE PVDF และซีล FFKM ชุดขับพิกัด 3 ล้านรอบไม่รั่ว
SY-09 ทนแรงดันย้อนเท่าใด?
รุ่น 3 มล. ทนได้ถึง 1.5 MPa ส่วนรุ่น 8 มล. พิกัด 0.89 MPa
มีหลอดฉีดยาแบบใดบ้าง?
รองรับหลอดฉีดยา 3 มล. และ 8 มล. ความเร็วสูงสุด 600 และ 300 รอบ/นาทีตามลำดับ
แม่นยำแค่ไหน?
ความคลาดเคลื่อนปริมาตรอยู่ใน 1% ของระยะชักพิกัด โดยความแม่นยำซ้ำ 0.3%–0.7% ที่ระยะชักพิกัด
ส่วนใหญ่ใช้ทำอะไร?
เหมาะกับการฉีดสเตอริโอแทกติก การไมโครอินเจกชันเซลล์และเอ็มบริโอ และการโหลดชิปไมโครฟลูอิดิก
SY-09 ialah pam suntikan menegak yang direka untuk aplikasi yang memerlukan toleransi tekanan belakang tinggi, mencapai sehingga 1.5 MPa pada versi 3 ml. Susun atur menegak dan pemacu skru ketepatan menjadikannya sesuai untuk suntikan stereotaktik, mikrosuntikan sel dan embrio, serta pemuatan cip mikrofluidik.
Dua format picagari ditawarkan: 3 ml dan 8 ml, dengan tekanan belakang maksimum 1.5 MPa dan 0.89 MPa masing-masing, kelajuan tertinggi 600 rpm dan 300 rpm, dan berat 0.45 kg dan 0.49 kg. Setiap berjalan melalui lejang dinilai 18 mm (3600 langkah) atau 19.2 mm (3840 langkah) pada resolusi 0.005 mm, kira-kira 0.833 ul atau 2.083 ul setiap langkah, dengan kelajuan linear sehingga 10 mm/s pada versi 3 ml. Ralat isipadu cecair dalam 1% daripada lejang dinilai dengan kebolehulangan 0.3% hingga 0.7%; bahagian basah ialah kaca borosilikat, PTFE, PVDF dan pengedap FFKM; pemacu dinilai 3 juta kitaran bebas bocor.
Berapa tekanan belakang yang dapat dikendalikan SY-09?
Versi 3 ml mengendalikan hingga 1.5 MPa, manakala versi 8 ml dinilai 0.89 MPa.
Format picagari apa yang tersedia?
Menyokong picagari 3 ml dan 8 ml, dengan kelajuan tertinggi 600 rpm dan 300 rpm masing-masing.
Seberapa tepat?
Ralat isipadu cecair dalam 1% daripada lejang dinilai, dengan kebolehulangan 0.3% hingga 0.7% pada lejang dinilai.
Terutama digunakan untuk apa?
Sesuai untuk suntikan stereotaktik, mikrosuntikan sel dan embrio, serta pemuatan cip mikrofluidik.
Ang SY-09 ay isang vertical injection pump na idinisenyo para sa mga aplikasyong nangangailangan ng mataas na back-pressure tolerance, na umaabot sa hanggang 1.5 MPa sa 3 ml version. Ang vertical layout at precision lead-screw drive nito ay ginagawa itong angkop para sa stereotaxic injection, cell at embryo microinjection, at microfluidic chip loading.
Dalawang format ng syringe ang inaalok: 3 ml at 8 ml, na may maximum back pressure na 1.5 MPa at 0.89 MPa ayon sa pagkakasunod, top speeds na 600 rpm at 300 rpm, at timbang na 0.45 kg at 0.49 kg. Bawat isa ay tumatakbo sa 18 mm (3600 hakbang) o 19.2 mm (3840 hakbang) rated stroke sa 0.005 mm resolution, humigit-kumulang 0.833 ul o 2.083 ul bawat hakbang, na may bilis na hanggang 10 mm/s sa 3 ml version. Ang error sa volume ay nasa loob ng 1% ng rated stroke na may repeatability na 0.3% hanggang 0.7%; ang wetted parts ay borosilicate glass, PTFE, PVDF at FFKM seal; at ang drive ay rated sa 3 milyong leak-free cycles.
Anong back pressure ang kayang hawakan ng SY-09?
Ang 3 ml version ay humahawak ng hanggang 1.5 MPa, habang ang 8 ml version ay rated sa 0.89 MPa.
Anong mga syringe format ang available?
Sinusuportahan nito ang 3 ml at 8 ml syringes, na may 600 rpm at 300 rpm top speeds ayon sa pagkakasunod.
Gaano ito katumpak?
Ang error sa volume ay nasa loob ng 1% ng rated stroke, na may repeatability na 0.3% hanggang 0.7%.
Para saan ito pangunahing ginagamit?
Angkop ito sa stereotaxic injection, cell at embryo microinjection, at microfluidic chip loading.
