| Liquid Volume Accuracy | Error ≤1% (rated stroke) |
|---|---|
| Liquid Volume Precision | Repeatability error 0.3%~0.7% (rated stroke) |
| Expected Service Life | 3 million cycles leak-free (test medium: pure water; 1 count per rated stroke) |
| Number of Channels | 5 ml | 12.5 ml | 25 ml |
| Back Pressure | 1.32 MPa | 0.51 MPa | 0.25 MPa |
| Rated Stroke (Control Steps) | 30 mm (12000 steps) | 30 mm (12000 steps) | 30 mm (12000 steps) |
| Max Speed | 600 rpm | 600 rpm | 450 rpm |
| Linear Speed | 0.017-10 mm/s | 0.017-10 mm/s | 0.017-8.33 mm/s |
| Rated Stroke Runtime | 3-1800s | 3-1800s | 3.6-1800s |
| Control Resolution (Min. Sample) | 0.0025 mm/0.416 ul | 0.0025 mm/1.042 ul | 0.0025 mm/2.083 ul |
| Glass Tube Inner Diameter | 14.55 mm | 23.03 mm | 32.57 mm |
| Drive Structure | Trapezoidal lead screw (1 mm lead) |
| Wetted Material | Borosilicate glass, PTFE, PVDF, FFKM (seal) |
| Max Fluid Path Pressure (Reference) | Positive 0~0.5 MPa; negative 0~0.06 MPa (hold time subject to test) |
| Tubing Interface | 1/4-28UNF internal thread |
| Communication Rate | 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps |
| Control Protocol | ASCII, custom, Modbus protocol |
| Working Environment | Temperature: 5℃~55℃; relative humidity: ≤80% non-condensing |
| Power Supply | DC24V/3A |
| Weight | 0.53 kg | 0.58 kg | 0.63 kg |
| Application Scope | As a core accessory for fluid transfer systems requiring high precision and stability in injection |
| Applications | Laboratory automation, analytical instruments, pharmaceutical, biotech, OEM |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

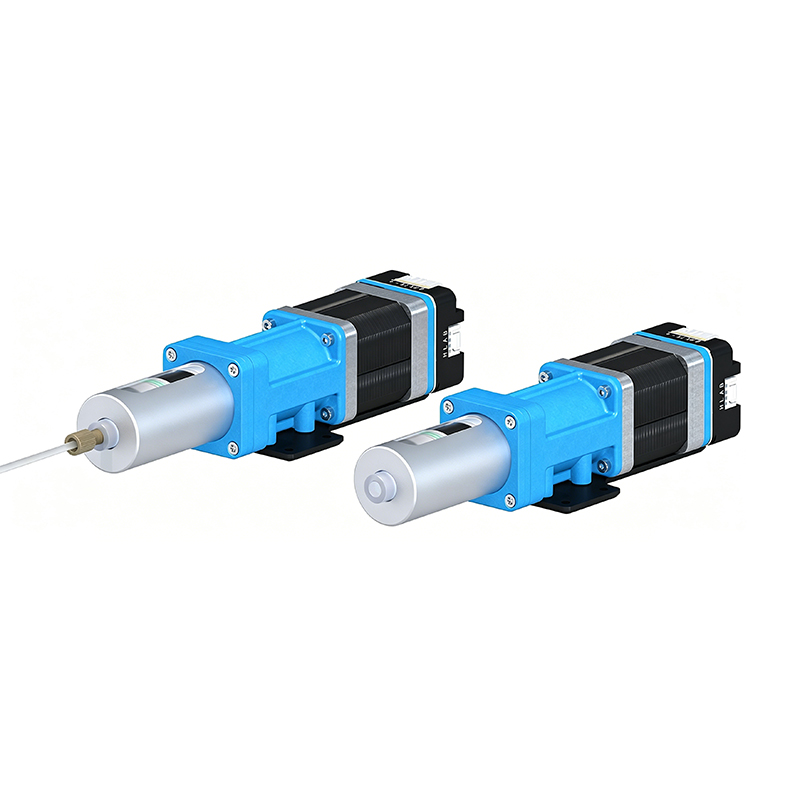

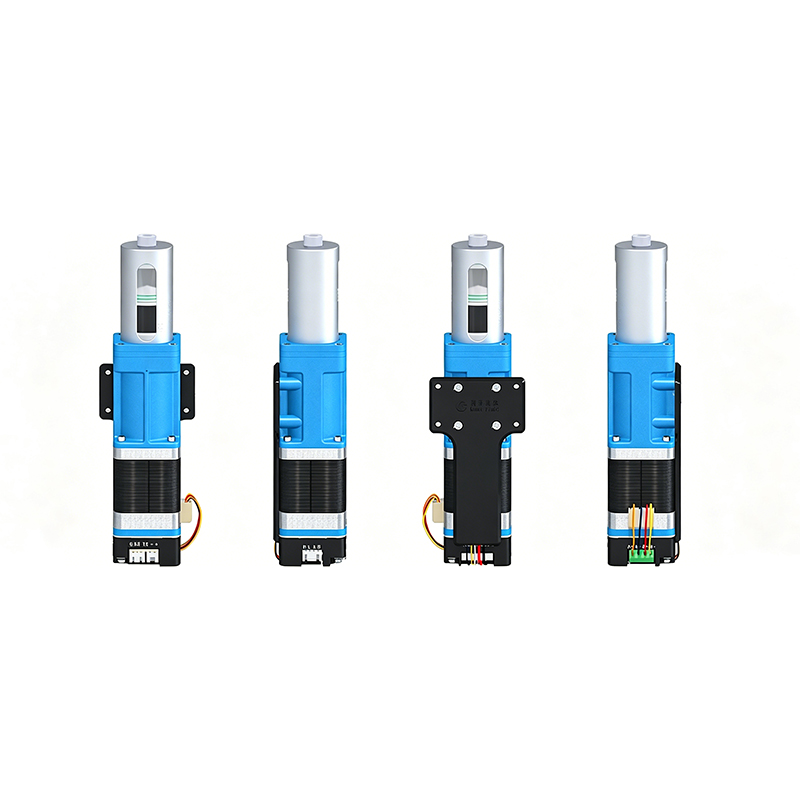

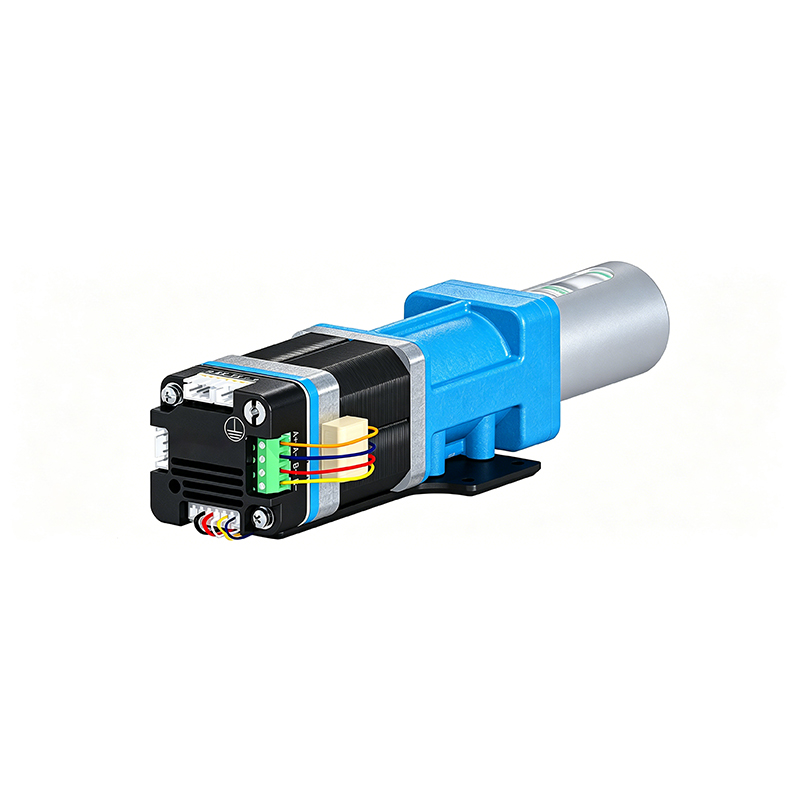

The SY-08 is a precision plunger pump with a split structure that clamps the syringe directly, holding a range of syringe sizes for stereotaxic injection, micromanipulator work and microfluidic experiments. Its 0.0025 mm resolution supports the fine, slow movements these applications demand.

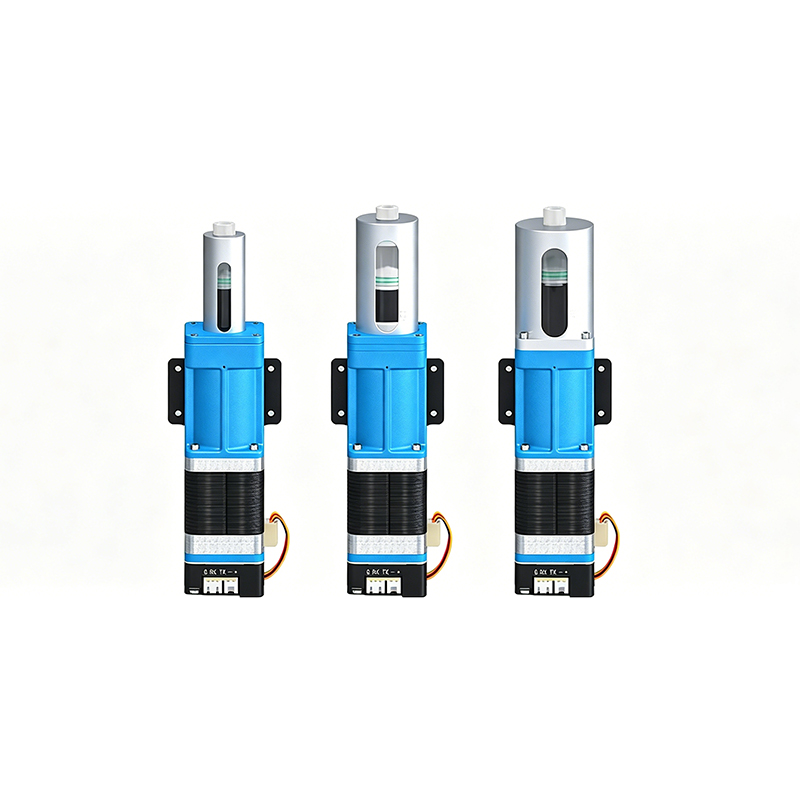

Three syringe formats are supported: 5 ml, 12.5 ml and 25 ml, with maximum back pressure of 1.32, 0.51 and 0.25 MPa respectively. Each runs over a 30 mm rated stroke at 12000 steps; top speed ranges from 600 rpm down to 450 rpm on the 25 ml version, with linear speeds up to 10 mm/s. Wetted parts are borosilicate glass, PTFE, PVDF and an FFKM seal, and the drive is rated for 3 million leak-free cycles. The pump communicates at 9600 to 115200 bps and weighs 0.53 to 0.63 kg depending on the syringe format.
What syringe sizes does the SY-08 support?
It clamps 5 ml, 12.5 ml and 25 ml syringes; back pressure ratings are 1.32, 0.51 and 0.25 MPa respectively.
How fine is its movement?
Control resolution is 0.0025 mm per step, giving precise slow travel for stereotaxic and microfluidic work.
How durable is the drive?
It is rated for 3 million leak-free cycles with pure water, counting one cycle per rated stroke.
Which materials contact the liquid?
Wetted parts use borosilicate glass, PTFE, PVDF and an FFKM seal.
SY-08 是一款分体式结构的精密柱塞泵，直接夹持注射器，适配多种规格，用于立体定向注射、显微操纵与微流控实验。0.0025 mm 的分辨率支持这些应用所需的精细、缓慢移动。
支持三种注射器规格：5 ml、12.5 ml 与 25 ml，最大背压分别为 1.32、0.51 与 0.25 MPa。各规格均以 30 mm 额定行程、12000 步运行；最高转速自 600 rpm 起，25 ml 版为 450 rpm，线速最高 10 mm/s。湿件采用硼硅玻璃、PTFE、PVDF 与 FFKM 密封，驱动机构额定 300 万次无泄漏循环。泵通信速率 9600–115200 bps，重量依注射器规格为 0.53–0.63 kg。
SY-08 支持哪些注射器规格？
支持夹持 5 ml、12.5 ml 与 25 ml 注射器，背压额定值分别为 1.32、0.51 与 0.25 MPa。
移动有多精细？
单步控制分辨率 0.0025 mm，为立体定向与微流控应用提供精准的慢速进给。
驱动机构寿命如何？
以纯水为介质额定 300 万次无泄漏循环，每次按一个额定行程计。
接触液体的材料有哪些？
湿件采用硼硅玻璃、PTFE、PVDF 与 FFKM 密封。
SY-08 adalah pompa plunger presisi dengan struktur terpisah yang menjepit jarum suntik langsung, menampung berbagai ukuran jarum suntik untuk injeksi stereotaksik, pekerjaan mikromanipulator, dan eksperimen mikrofluida. Resolusi 0.0025 mm mendukung gerakan halus dan lambat yang dibutuhkan aplikasi ini.
Tiga format jarum suntik didukung: 5 ml, 12.5 ml, dan 25 ml, dengan tekanan balik maksimum 1.32, 0.51, dan 0.25 MPa masing-masing. Setiap berjalan atas langkah nominal 30 mm dalam 12000 step; kecepatan puncak berkisar 600 rpm turun ke 450 rpm pada versi 25 ml, dengan kecepatan linear hingga 10 mm/s. Bagian basah adalah kaca borosilikat, PTFE, PVDF, dan segel FFKM, dan penggerak dinilai 3 juta siklus bebas bocor. Pompa berkomunikasi pada 9600 hingga 115200 bps dan berat 0.53 hingga 0.63 kg tergantung format jarum suntik.
Ukuran jarum suntik apa yang didukung SY-08?
Menjepit jarum suntik 5 ml, 12.5 ml, dan 25 ml; tekanan balik masing-masing 1.32, 0.51, dan 0.25 MPa.
Seberapa halus gerakannya?
Resolusi kontrol 0.0025 mm per step, memberikan perjalanan lambat presisi untuk kerja stereotaksik dan mikrofluida.
Seberapa tahan lama penggeraknya?
Dinilai 3 juta siklus bebas bocor dengan air murni, menghitung satu siklus per langkah nominal.
Material apa yang menyentuh cairan?
Bagian basah menggunakan kaca borosilikat, PTFE, PVDF, dan segel FFKM.
SY-08 là bơm piston chính xác cấu trúc tách rời, kẹp trực tiếp xi lanh tiêm, hỗ trợ nhiều cỡ xi lanh cho tiêm định vị thần kinh, thao tác vi phẫu và thí nghiệm vi lỏng. Độ phân giải 0.0025 mm đáp ứng chuyển động mịn, chậm mà các ứng dụng này đòi hỏi.
Ba định dạng xi lanh được hỗ trợ: 5 ml, 12.5 ml và 25 ml, với áp suất ngược tối đa tương ứng 1.32, 0.51 và 0.25 MPa. Mỗi loại chạy qua hành trình danh nghĩa 30 mm trong 12000 bước; tốc độ tối đa từ 600 rpm xuống 450 rpm ở bản 25 ml, tốc độ tuyến tính tới 10 mm/s. Bộ phận ướt gồm thủy tinh borosilicate, PTFE, PVDF và gioăng FFKM; cơ cấu dẫn động định mức 3 triệu chu kỳ không rò rỉ. Bơm truyền thông 9600–115200 bps, khối lượng 0.53–0.63 kg tùy định dạng xi lanh.
SY-08 hỗ trợ cỡ xi lanh nào?
Kẹp xi lanh 5 ml, 12.5 ml và 25 ml; áp suất ngược tương ứng 1.32, 0.51 và 0.25 MPa.
Chuyển động mịn đến đâu?
Độ phân giải điều khiển 0.0025 mm mỗi bước, cho di chuyển chậm chính xác cho công việc định vị thần kinh và vi lỏng.
Cơ cấu bền ra sao?
Định mức 3 triệu chu kỳ không rò rỉ với nước tinh khiết, mỗi chu kỳ tính theo hành trình danh nghĩa.
Vật liệu nào tiếp xúc chất lỏng?
Bộ phận ướt dùng thủy tinh borosilicate, PTFE, PVDF và gioăng FFKM.
SY-08 คือปั๊มลูกสูบความแม่นยำแบบโครงสร้างแยกที่หนีบหลอดฉีดยาโดยตรง รองรับหลอดฉีดยาหลายขนาดสำหรับการฉีดแบบสเตอริโอแทกติก งานไมโครแมนิพิวเลเตอร์ และการทดลองไมโครฟลูอิดิก ความละเอียด 0.0025 มม. รองรับการเคลื่อนไหวละเอียดและช้าที่งานเหล่านี้ต้องการ
รองรับหลอดฉีดยา 3 แบบ: 5 มล., 12.5 มล. และ 25 มล. โดยมีแรงดันย้อนสูงสุด 1.32, 0.51 และ 0.25 MPa ตามลำดับ แต่ละแบบวิ่งระยะชักพิกัด 30 มม. ใน 12000 สเต็ป ความเร็วสูงสุดตั้งแต่ 600 รอบ/นาทีลงถึง 450 รอบ/นาทีในรุ่น 25 มล. ความเร็วเชิงเส้นสูงถึง 10 มม./วินาที ชิ้นส่วนเปียกเป็นแก้วบอโรซิลิเกต PTFE PVDF และซีล FFKM ชุดขับพิกัด 3 ล้านรอบไม่รั่ว ปั๊มสื่อสารที่ 9600–115200 bps หนัก 0.53–0.63 กก. ตามแบบหลอดฉีดยา
SY-08 รองรับหลอดฉีดยาขนาดใด?
หนีบหลอดฉีดยา 5 มล., 12.5 มล. และ 25 มล. แรงดันย้อน 1.32, 0.51 และ 0.25 MPa ตามลำดับ
เคลื่อนที่ละเอียดแค่ไหน?
ความละเอียดควบคุม 0.0025 มม. ต่อสเต็ป ให้การเคลื่อนช้าแม่นยำสำหรับงานสเตอริโอแทกติกและไมโครฟลูอิดิก
ชุดขับทนทานแค่ไหน?
พิกัด 3 ล้านรอบไม่รั่วด้วยน้ำบริสุทธิ์ นับหนึ่งรอบต่อระยะชักพิกัด
วัสดุใดสัมผัสของเหลว?
ชิ้นส่วนเปียกใช้แก้วบอโรซิลิเกต PTFE PVDF และซีล FFKM
SY-08 ialah pam plunger ketepatan berstruktur terpisah yang mencubit picagari secara langsung, menampung pelbagai saiz picagari untuk suntikan stereotaktik, kerja mikromanipulator dan eksperimen mikrofluidik. Resolusi 0.0025 mm menyokong pergerakan halus dan perlahan yang diperlukan aplikasi ini.
Tiga format picagari disokong: 5 ml, 12.5 ml dan 25 ml, dengan tekanan belakang maksimum 1.32, 0.51 dan 0.25 MPa masing-masing. Setiap berjalan melalui lejang dinilai 30 mm dalam 12000 langkah; kelajuan tertinggi dari 600 rpm turun ke 450 rpm pada versi 25 ml, dengan kelajuan linear sehingga 10 mm/s. Bahagian basah ialah kaca borosilikat, PTFE, PVDF dan pengedap FFKM; pemacu dinilai 3 juta kitaran bebas bocor. Pam berkomunikasi pada 9600 hingga 115200 bps dan berat 0.53 hingga 0.63 kg bergantung format picagari.
Saiz picagari apa yang disokong SY-08?
Mencubit picagari 5 ml, 12.5 ml dan 25 ml; tekanan belakang 1.32, 0.51 dan 0.25 MPa masing-masing.
Seberapa halus pergerakannya?
Resolusi kawalan 0.0025 mm setiap langkah, memberikan perjalanan perlahan tepat untuk kerja stereotaktik dan mikrofluidik.
Seberapa tahan lama pemacu?
Dinilai 3 juta kitaran bebas bocor dengan air tulen, mengira satu kitaran setiap lejang dinilai.
Bahan apa yang menyentuh cecair?
Bahagian basah menggunakan kaca borosilikat, PTFE, PVDF dan pengedap FFKM.
Ang SY-08 ay isang precision plunger pump na may split structure na direktang nag-clamp sa syringe, na kayang humawak ng iba't ibang laki ng syringe para sa stereotaxic injection, micromanipulator work at microfluidic experiments. Ang 0.0025 mm resolution nito ay sumusuporta sa pinong at mabagal na paggalaw na kailangan ng mga aplikasyong ito.
Tatlong format ng syringe ang sinusuportahan: 5 ml, 12.5 ml at 25 ml, na may maximum back pressure na 1.32, 0.51 at 0.25 MPa ayon sa pagkakasunod. Bawat isa ay tumatakbo sa 30 mm rated stroke sa 12000 hakbang; ang top speed ay mula 600 rpm pababa sa 450 rpm sa 25 ml version, na may bilis na hanggang 10 mm/s. Ang wetted parts ay borosilicate glass, PTFE, PVDF at FFKM seal, at ang drive ay rated sa 3 milyong leak-free cycles. Nakikipag-ugnayan ang pump sa 9600 hanggang 115200 bps at tumitimbang ng 0.53 hanggang 0.63 kg depende sa format ng syringe.
Anong mga laki ng syringe ang sinusuportahan ng SY-08?
Nag-clamp ito ng 5 ml, 12.5 ml at 25 ml syringes; ang back pressure ratings ay 1.32, 0.51 at 0.25 MPa ayon sa pagkakasunod.
Gaano kapino ang paggalaw nito?
Ang resolution sa pagkontrol ay 0.0025 mm bawat hakbang, na nagbibigay ng tumpak na mabagal na paggalaw para sa stereotaxic at microfluidic work.
Gaano katagal ang drive?
Rated ito sa 3 milyong leak-free cycles na may dalisay na tubig, isang cycle bawat rated stroke.
Anong mga materyales ang humahawak sa likido?
Gumagamit ang wetted parts ng borosilicate glass, PTFE, PVDF at FFKM seal.
