| Measuring Medium | Gas, steam / Liquid |
|---|---|
| Accuracy | ±1.0% |
| Repeatability | ±0.2% |
| Accuracy (Liquid) | ±0.5% |
| Repeatability (Liquid) | ±0.1% |
| Nominal Diameter Range | DN15~DN600 |
| Turndown Ratio | ≥10:1 |
| Working Pressure | ≤42MPa |
| Medium Temperature | ≤800℃ |
| Straight Pipe Run Requirement | (0-3)D upstream, (0-3)D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

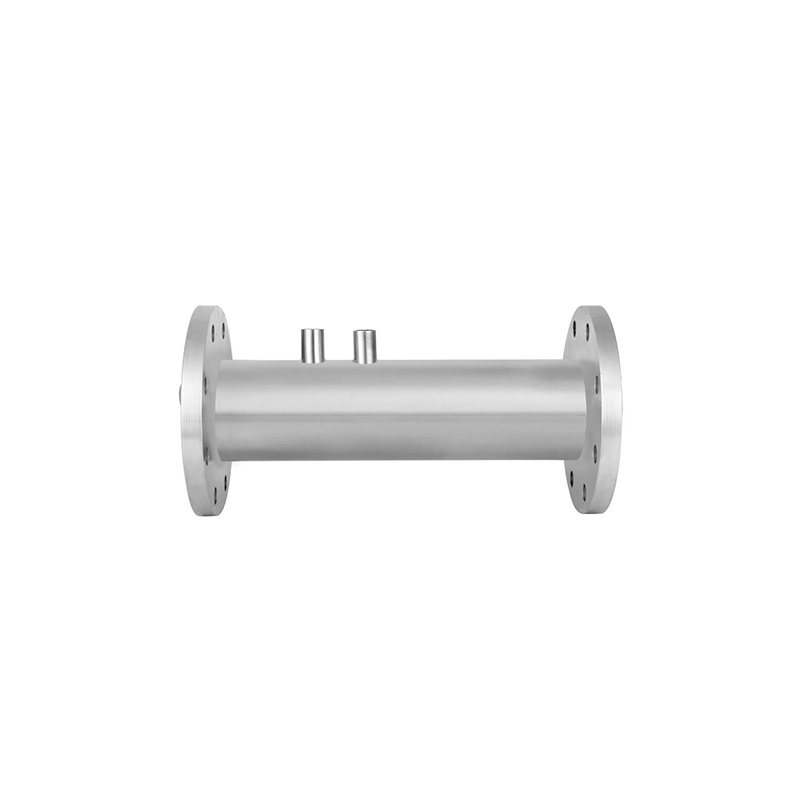

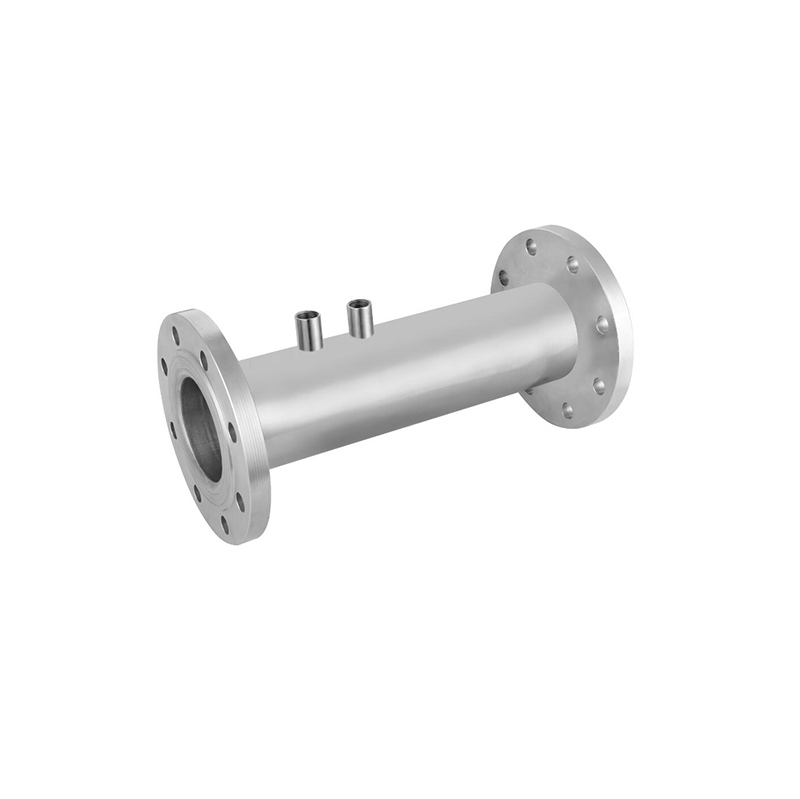

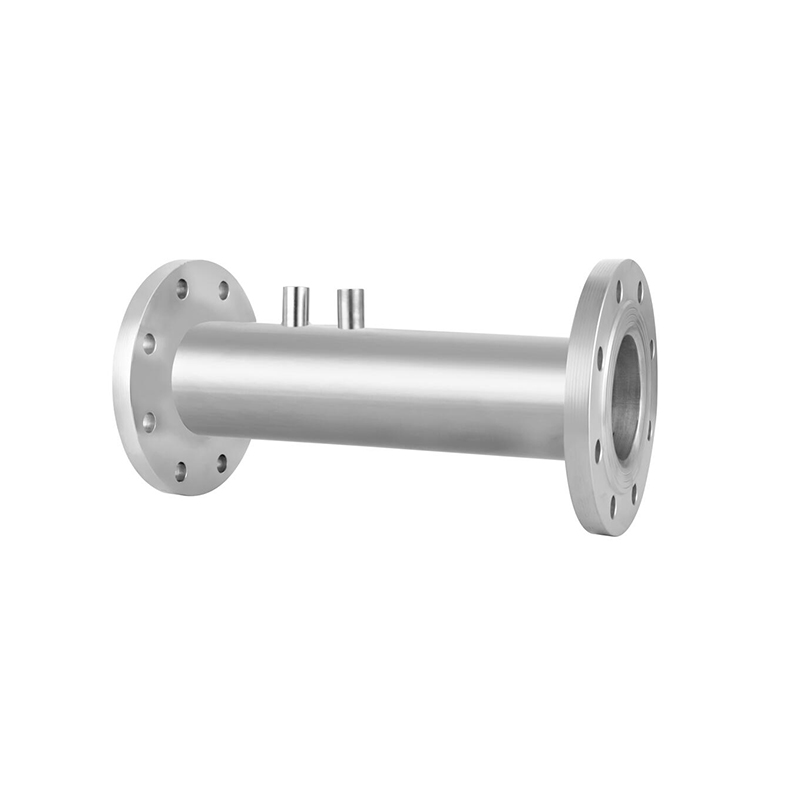

The SD42 is a V-cone flowmeter that shapes the flow with a cone held in the centre of the pipe, conditioning the streamlines right at the measuring point. It handles gas, steam and liquid from DN15 to DN600 at up to 42 MPa and 800 degrees C, with gas accuracy of ±1.0% and liquid accuracy of ±0.5%.
Because the cone conditions the profile on the spot, straight run requirements fall to 0 to 3 D upstream and 0 to 3 D downstream, which suits tight installations and revamps. Repeatability is ±0.2% for gas and ±0.1% for liquid, turndown is at least 10:1, and the meter is built under ISO 9001 with model-dependent CE, RoHS and FDA compliance.
What makes the SD42 different from the other differential designs?
A cone sits in the centre of the pipe and conditions the profile at the measuring point, so the meter works with almost no straight run, unlike a plain restriction.
How accurate is it?
Gas accuracy is ±1.0% with repeatability of ±0.2%, and liquid accuracy is ±0.5% with repeatability of ±0.1%.
Which pipe sizes does it cover?
The nominal diameter range runs from DN15 to DN600, which suits most medium process and utility lines.
What are the pressure and temperature limits?
The meter works up to 42 MPa and 800 degrees C, so it covers high-pressure steam and hot process duties.
SD42 是 V 锥流量计，通过置于管道中心的锥体对流动进行整流，使流线在测量点处即被规整。可测量气体、蒸汽与液体，公称通径 DN15 至 DN600，压力最高 42 MPa、介质温度最高 800 摄氏度；气体精度为 ±1.0%，液体精度为 ±0.5%。
由于锥体在测量点就地整流，直管段要求降至上游 0 至 3 D、下游 0 至 3 D，适合空间紧张的安装与改造项目。气体重复性 ±0.2%、液体重复性 ±0.1%，量程比不低于 10:1。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异。
SD42 与家族其它差压方案有何不同？
锥体置于管道中心并在测量点处整流，因此仪表几乎不需要直管段，这一点不同于普通节流件。
精度如何？
气体精度为 ±1.0%，重复性 ±0.2%；液体精度为 ±0.5%，重复性 ±0.1%。
适用哪些管径？
公称通径范围为 DN15 至 DN600，适用于大多数中等口径的工艺与公用工程管线。
压力与温度上限是多少？
最高工作压力 42 MPa、介质温度最高 800 摄氏度，可覆盖高压蒸汽与高温工艺工况。
SD42 adalah flowmeter V-cone yang membentuk aliran dengan kerucut yang dipasang di tengah pipa, sehingga garis arus dikondisikan tepat di titik ukur. Alat ini menangani gas, uap dan cairan dari DN15 hingga DN600 pada tekanan hingga 42 MPa dan suhu 800 derajat C, dengan akurasi gas ±1,0% dan akurasi cairan ±0,5%.
Karena kerucut mengondisikan profil di tempat, kebutuhan bagian lurus turun menjadi 0 sampai 3 D di hulu dan 0 sampai 3 D di hilir, cocok untuk pemasangan sempit dan proyek perombakan. Kemampuan ulang ±0,2% untuk gas dan ±0,1% untuk cairan, rasio jangkauan minimal 10:1, dan alat dibuat di bawah sistem manajemen mutu ISO 9001 dengan kepatuhan CE, RoHS dan FDA yang bervariasi menurut model.
Apa yang membedakan SD42 dari desain diferensial lainnya?
Sebuah kerucut berada di tengah pipa dan mengondisikan profil di titik ukur, sehingga alat bekerja hampir tanpa bagian lurus, tidak seperti penyempitan biasa.
Seberapa akurat alat ini?
Akurasi gas ±1,0% dengan kemampuan ulang ±0,2%, dan akurasi cairan ±0,5% dengan kemampuan ulang ±0,1%.
Ukuran pipa apa yang dicakupnya?
Rentang diameter nominal berjalan dari DN15 hingga DN600, cocok untuk sebagian besar jalur proses dan utilitas berukuran menengah.
Berapa batas tekanan dan suhunya?
Alat bekerja hingga 42 MPa dan 800 derajat C, sehingga mencakup kerja uap bertekanan tinggi dan proses panas.
SD42 là lưu lượng kế V-cone, tạo hình dòng chảy bằng một côn đặt ở tâm ống, nhờ đó các đường dòng được chỉnh ngay tại điểm đo. Thiết bị đo được khí, hơi và chất lỏng từ DN15 đến DN600, áp suất đến 42 MPa và nhiệt độ 800 độ C; độ chính xác khí là ±1,0%, chất lỏng là ±0,5%.
Vì côn chỉnh phân bố dòng ngay tại chỗ, yêu cầu đoạn ống thẳng giảm còn 0 đến 3 D thượng lưu và 0 đến 3 D hạ lưu, phù hợp các vị trí lắp chật hẹp và dự án cải tạo. Độ lặp lại ±0,2% với khí và ±0,1% với chất lỏng, tỷ lệ dải đo ít nhất 10:1; sản phẩm được sản xuất theo hệ thống quản lý chất lượng ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model.
SD42 khác gì so với các thiết kế chênh áp khác?
Một côn đặt ở tâm ống và chỉnh phân bố dòng ngay tại điểm đo, nên thiết bị làm việc hầu như không cần đoạn ống thẳng, khác với tiết lưu thông thường.
Độ chính xác là bao nhiêu?
Khí có độ chính xác ±1,0% với độ lặp lại ±0,2%; chất lỏng là ±0,5% với độ lặp lại ±0,1%.
Thiết bị phủ những cỡ ống nào?
Dải đường kính danh nghĩa từ DN15 đến DN600, phù hợp hầu hết tuyến công nghệ và tiện ích cỡ trung bình.
Giới hạn áp suất và nhiệt độ là bao nhiêu?
Thiết bị làm việc đến 42 MPa và 800 độ C, đáp ứng các ứng dụng hơi áp cao và công nghệ nhiệt độ cao.
SD42 เป็นเครื่องวัดอัตราการไหลแบบวีโคนที่ปรับรูปการไหลด้วยโคนที่ยึดอยู่ตรงกลางท่อ ทำให้เส้นกระแสได้รับการปรับสภาพที่จุดวัด เครื่องวัดแก๊ส ไอน้ำ และของเหลวได้ตั้งแต่ DN15 ถึง DN600 ที่ความดันสูงสุด 42 MPa และอุณหภูมิ 800 องศาเซลเซียส ความแม่นยำของแก๊สอยู่ที่±1.0% และของเหลวที่±0.5%
เนื่องจากโคนปรับสภาพโปรไฟล์ ณ จุดนั้น ความต้องการท่อตรงจึงลดลงเหลือ 0 ถึง 3 D ต้นน้ำและ 0 ถึง 3 D ปลายน้ำ ซึ่งเหมาะกับการติดตั้งที่คับแคบและงานปรับปรุง ความสามารถในการทำซ้ำ±0.2% สำหรับแก๊สและ±0.1% สำหรับของเหลว อัตราส่วนช่วงการวัดอย่างน้อย 10:1 และเครื่องผลิตภายใต้ระบบคุณภาพ ISO 9001 โดยมีการรับรอง CE, RoHS และ FDA ตามรุ่น
อะไรทำให้ SD42 แตกต่างจากการออกแบบแบบความดันแตกต่างอื่น
โคนอยู่ตรงกลางท่อและปรับสภาพโปรไฟล์ที่จุดวัด ทำให้เครื่องทำงานได้โดยแทบไม่ต้องใช้ท่อตรง ต่างจากการอัดการไหลแบบธรรมดา
มีความแม่นยำเท่าใด
ความแม่นยำของแก๊สอยู่ที่±1.0% โดยมีความสามารถทำซ้ำ±0.2% และของเหลวอยู่ที่±0.5% โดยมีความสามารถทำซ้ำ±0.1%
ครอบคลุมขนาดท่อใดบ้าง
ช่วงเส้นผ่านศูนย์กลางระบุตั้งแต่ DN15 ถึง DN600 ซึ่งเหมาะกับท่อกระบวนการและสาธารณูปโภคขนาดปานกลางส่วนใหญ่
ขีดจำกัดความดันและอุณหภูมิคือเท่าใด
เครื่องทำงานได้ถึง 42 MPa และ 800 องศาเซลเซียส จึงครอบคลุมงานไอน้ำความดันสูงและกระบวนการร้อน
SD42 ialah meter aliran V-cone yang membentuk aliran dengan kon yang dipegang di tengah paip, supaya garis arus dikondisikan terus di titik pengukuran. Ia mengendalikan gas, wap dan cecair dari DN15 hingga DN600 pada tekanan sehingga 42 MPa dan suhu 800 darjah C, dengan ketepatan gas ±1.0% dan ketepatan cecair ±0.5%.
Oleh kerana kon mengkondisikan profil di situ juga, keperluan paip lurus turun kepada 0 hingga 3 D di hulu dan 0 hingga 3 D di hilir, sesuai untuk pemasangan yang sempit dan kerja naik taraf. Kebolehulangan ±0.2% untuk gas dan ±0.1% untuk cecair, nisbah julat sekurang-kurangnya 10:1, dan meter ini dibina di bawah sistem pengurusan kualiti ISO 9001 dengan pematuhan CE, RoHS dan FDA mengikut model.
Apakah yang membezakan SD42 daripada reka bentuk pembeza yang lain?
Sebuah kon terletak di tengah paip dan mengkondisikan profil di titik pengukuran, jadi meter berfungsi dengan hampir tiada paip lurus, tidak seperti sekatan biasa.
Sejauh manakah ketepatannya?
Ketepatan gas ±1.0% dengan kebolehulangan ±0.2%, manakala ketepatan cecair ±0.5% dengan kebolehulangan ±0.1%.
Saiz paip manakah yang diliputinya?
Julat diameter nominal dari DN15 hingga DN600, sesuai untuk kebanyakan talian proses dan utiliti bersaiz sederhana.
Apakah had tekanan dan suhunya?
Meter beroperasi sehingga 42 MPa dan 800 darjah C, jadi ia meliputi kerja wap tekanan tinggi dan proses panas.
Ang SD42 ay isang V-cone flowmeter na humuhubog sa daloy gamit ang cone na nakalagay sa gitna ng tubo, kaya ang mga streamline ay kinokondisyon mismo sa measuring point. Kayang hawakan nito ang gas, steam at liquid mula DN15 hanggang DN600 sa presyur hanggang 42 MPa at temperatura na 800 degrees C, na may gas accuracy na ±1.0% at liquid accuracy na ±0.5%.
Dahil kinokondisyon ng cone ang profile sa mismong lugar, bumababa ang kinakailangang tuwid na tubo sa 0 hanggang 3 D upstream at 0 hanggang 3 D downstream, akma sa masikip na pagkakabit at mga proyektong revamp. Ang repeatability ay ±0.2% para sa gas at ±0.1% para sa liquid, turndown na hindi bababa sa 10:1, at ang meter ay ginawa sa ilalim ng ISO 9001 quality management system na may CE, RoHS at FDA compliance ayon sa modelo.
Ano ang nagpapakaiba sa SD42 mula sa ibang differential design?
Ang cone ay nasa gitna ng tubo at kinokondisyon ang profile sa measuring point, kaya gumagana ang meter na halos walang tuwid na tubo, hindi tulad ng karaniwang restriction.
Gaano ito katumpak?
Ang gas accuracy ay ±1.0% na may repeatability na ±0.2%, at ang liquid accuracy ay ±0.5% na may repeatability na ±0.1%.
Anong mga sukat ng tubo ang sakop nito?
Ang nominal diameter range ay mula DN15 hanggang DN600, akma sa karamihan ng process at utility line na katamtamang sukat.
Ano ang limitasyon sa presyur at temperatura?
Ang meter ay gumagana hanggang 42 MPa at 800 degrees C, kaya nasasakop nito ang high-pressure steam at maiinit na proseso.
