| Measuring Medium | Gas, steam / Liquid |
|---|---|
| Accuracy | ±1.0% |
| Repeatability | ±0.5% |
| Accuracy (Liquid) | ±0.5% |
| Repeatability (Liquid) | ±0.2% |
| Nominal Diameter Range | DN40~DN600 |
| Turndown Ratio | 3:1~10:1 |
| Working Pressure | ≤16MPa |
| Medium Temperature | ≤500℃ |
| Straight Pipe Run Requirement | 6-16D upstream, 3-6D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

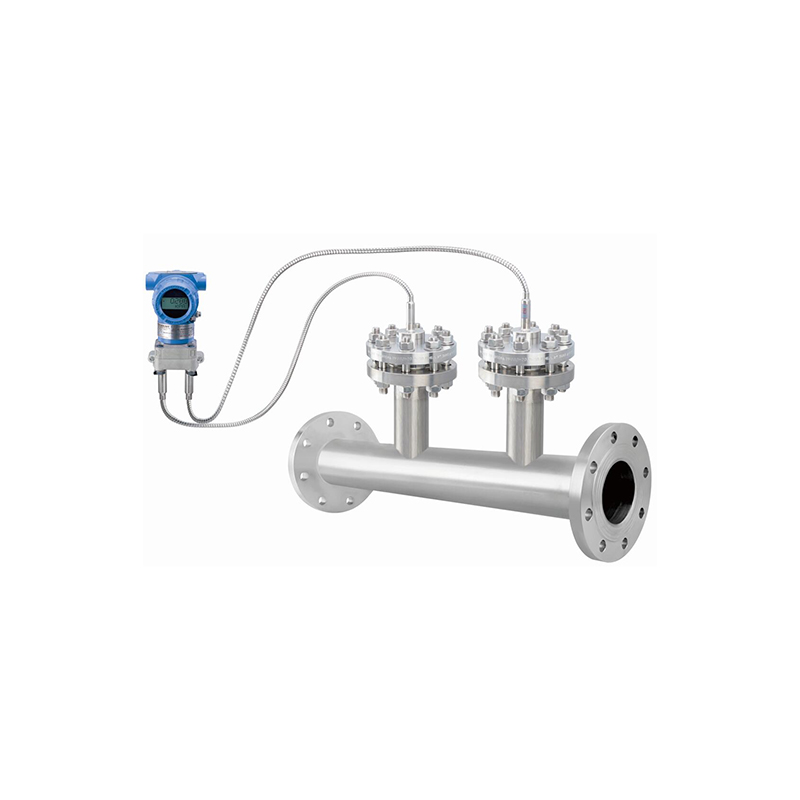

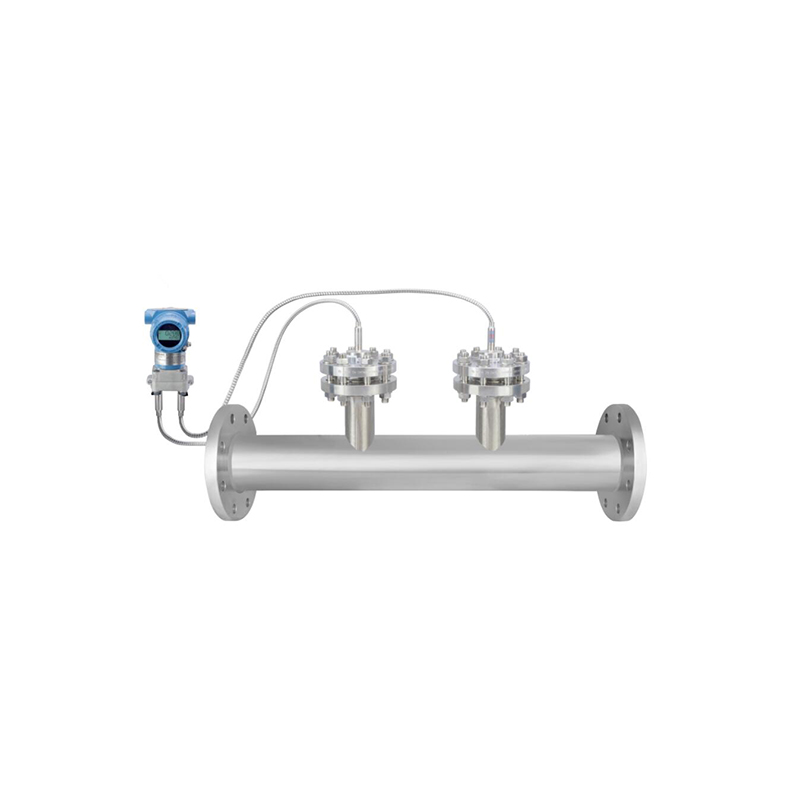

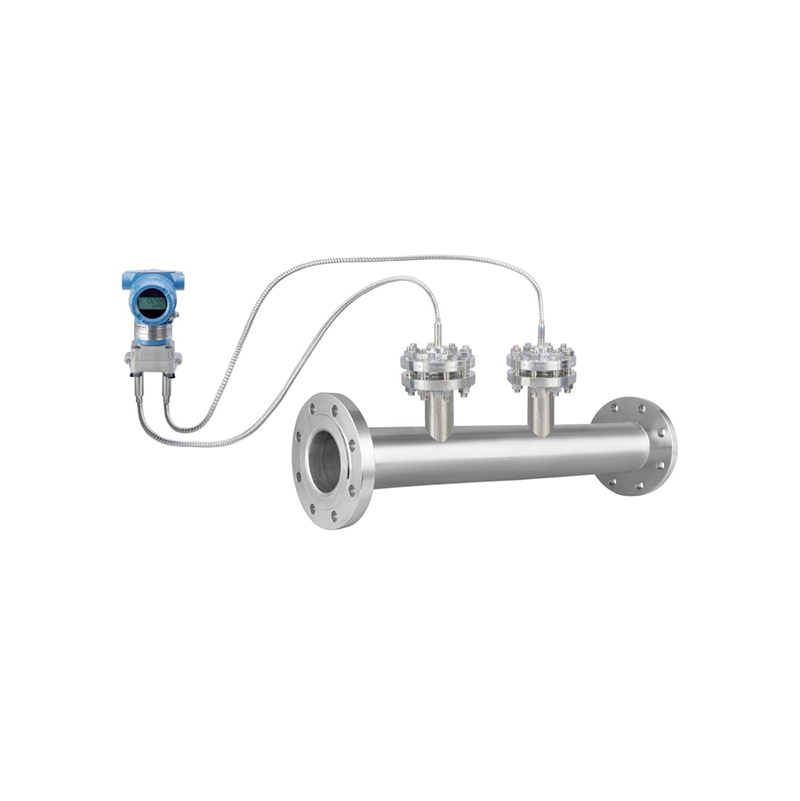

The SD43 is a wedge flowmeter that throttles the flow with a V-shaped restriction, a geometry developed for low Reynolds number and high-viscosity duties. It handles gas, steam and liquid from DN40 to DN600 at up to 16 MPa and 500 degrees C, with gas accuracy of ±1.0% and liquid accuracy of ±0.5%.
The V-shaped throttle keeps the flow area open, so slurries and viscous liquids pass without building up at the restriction. Repeatability is ±0.5% for gas and ±0.2% for liquid, turndown runs from 3:1 to 10:1, straight runs are 6 to 16 D upstream and 3 to 6 D downstream, and the meter is built under ISO 9001 with model-dependent CE, RoHS and FDA compliance.
When should I pick the SD43 over other differential designs?
Pick it for viscous, solids-bearing or low Reynolds number liquids, where the V-shaped throttle stays open and resists build-up at the restriction.
How accurate is it?
Gas accuracy is ±1.0% with repeatability of ±0.5%, and liquid accuracy is ±0.5% with repeatability of ±0.2%.
Which pipe sizes does it cover?
The nominal diameter range is DN40 to DN600, which suits medium process lines.
What are the pressure and temperature limits?
The meter works up to 16 MPa and 500 degrees C, so it is intended for moderate pressure and temperature duties.
SD43 是楔形流量计，采用 V 形节流件对流体进行节流，这一结构专为低雷诺数与高粘度工况而设计。可测量气体、蒸汽与液体，公称通径 DN40 至 DN600，压力最高 16 MPa、介质温度最高 500 摄氏度；气体精度为 ±1.0%，液体精度为 ±0.5%。
V 形节流件保持流通面积敞开，含固浆液与高粘度液体通过时不易在节流处堆积。气体重复性 ±0.5%、液体重复性 ±0.2%，量程比 3:1 至 10:1，直管段要求上游 6 至 16 D、下游 3 至 6 D。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异。
何时应该选 SD43 而非其它差压方案？
当介质粘稠、含固或处于低雷诺数工况时选它；V 形节流件保持敞开，不易在节流处堆积。
精度如何？
气体精度为 ±1.0%，重复性 ±0.5%；液体精度为 ±0.5%，重复性 ±0.2%。
适用哪些管径？
公称通径范围为 DN40 至 DN600，适用于中等口径的工艺管线。
压力与温度上限是多少？
最高工作压力 16 MPa、介质温度最高 500 摄氏度，适用于中等压力与温度的工况。
SD43 adalah flowmeter wedge yang mencekik aliran dengan penyempitan berbentuk V, geometri yang dikembangkan untuk kerja berangka Reynolds rendah dan kekentalan tinggi. Alat ini menangani gas, uap dan cairan dari DN40 hingga DN600 pada tekanan hingga 16 MPa dan suhu 500 derajat C, dengan akurasi gas ±1,0% dan akurasi cairan ±0,5%.
Penyempitan berbentuk V menjaga area aliran tetap terbuka, sehingga bubur dan cairan kental lewat tanpa menumpuk di penyempitan. Kemampuan ulang ±0,5% untuk gas dan ±0,2% untuk cairan, rasio jangkauan 3:1 hingga 10:1, bagian lurus 6 hingga 16 D di hulu dan 3 hingga 6 D di hilir, dan alat dibuat di bawah ISO 9001 dengan kepatuhan CE, RoHS dan FDA menurut model.
Kapan saya harus memilih SD43 dibanding desain diferensial lain?
Pilih untuk cairan kental, berpadatan atau berangka Reynolds rendah, tempat penyempitan berbentuk V tetap terbuka dan tidak mudah tertumpuk.
Seberapa akurat alat ini?
Akurasi gas ±1,0% dengan kemampuan ulang ±0,5%, dan akurasi cairan ±0,5% dengan kemampuan ulang ±0,2%.
Ukuran pipa apa yang dicakupnya?
Rentang diameter nominal adalah DN40 hingga DN600, cocok untuk jalur proses menengah.
Berapa batas tekanan dan suhunya?
Alat bekerja hingga 16 MPa dan 500 derajat C, jadi ditujukan untuk kerja tekanan dan suhu sedang.
SD43 là lưu lượng kế dạng nêm, tiết lưu dòng bằng bộ phận tiết lưu hình V, kết cấu được phát triển cho các ứng dụng số Reynolds thấp và độ nhớt cao. Thiết bị đo được khí, hơi và chất lỏng từ DN40 đến DN600, áp suất đến 16 MPa và nhiệt độ 500 độ C; độ chính xác khí là ±1,0%, chất lỏng là ±0,5%.
Tiết lưu hình V giữ diện tích dòng chảy mở, nên bùn và chất lỏng nhớt đi qua mà không đọng lại tại chỗ tiết lưu. Độ lặp lại ±0,5% với khí và ±0,2% với chất lỏng, tỷ lệ dải đo 3:1 đến 10:1, đoạn ống thẳng 6 đến 16 D thượng lưu và 3 đến 6 D hạ lưu; sản phẩm được sản xuất theo ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model.
Khi nào nên chọn SD43 thay vì các thiết kế chênh áp khác?
Chọn cho chất lỏng nhớt, có hạt rắn hoặc số Reynolds thấp, nơi tiết lưu hình V luôn mở và ít bị đọng.
Độ chính xác là bao nhiêu?
Khí có độ chính xác ±1,0% với độ lặp lại ±0,5%; chất lỏng là ±0,5% với độ lặp lại ±0,2%.
Thiết bị phủ những cỡ ống nào?
Dải đường kính danh nghĩa là DN40 đến DN600, phù hợp tuyến công nghệ cỡ trung bình.
Giới hạn áp suất và nhiệt độ là bao nhiêu?
Thiết bị làm việc đến 16 MPa và 500 độ C, nên phù hợp các ứng dụng áp suất và nhiệt độ trung bình.
SD43 เป็นเครื่องวัดอัตราการไหลแบบลิ่มที่อัดการไหลด้วยชิ้นส่วนจำกัดการไหลรูปตัววี ซึ่งเป็นรูปทรงที่พัฒนาขึ้นสำหรับงานเลขเรย์โนลด์ต่ำและความหนืดสูง เครื่องวัดแก๊ส ไอน้ำ และของเหลวได้ตั้งแต่ DN40 ถึง DN600 ที่ความดันสูงสุด 16 MPa และอุณหภูมิ 500 องศาเซลเซียส ความแม่นยำของแก๊สอยู่ที่ ±1.0% และของเหลวที่ ±0.5%
ชิ้นส่วนจำกัดการไหลรูปตัววีช่วยให้พื้นที่การไหลเปิดอยู่ ของเหลวข้นและของเหลวหนืดจึงผ่านไปได้โดยไม่สะสมที่ชิ้นส่วนจำกัด ความสามารถในการทำซ้ำ ±0.5% สำหรับแก๊สและ ±0.2% สำหรับของเหลว อัตราส่วนช่วงการวัด 3:1 ถึง 10:1 ท่อตรง 6 ถึง 16 D ต้นน้ำและ 3 ถึง 6 D ปลายน้ำ และเครื่องผลิตภายใต้ ISO 9001 โดยมีการรับรอง CE, RoHS และ FDA ตามรุ่น
เมื่อใดควรเลือก SD43 แทนการออกแบบแบบความดันแตกต่างอื่น
เลือกสำหรับของเหลวหนืด มีของแข็ง หรือเลขเรย์โนลด์ต่ำ ซึ่งชิ้นส่วนจำกัดการไหลรูปตัววีเปิดอยู่และไม่สะสมตัว
มีความแม่นยำเท่าใด
ความแม่นยำของแก๊สอยู่ที่ ±1.0% โดยมีความสามารถทำซ้ำ ±0.5% และของเหลวอยู่ที่ ±0.5% โดยมีความสามารถทำซ้ำ ±0.2%
ครอบคลุมขนาดท่อใดบ้าง
ช่วงเส้นผ่านศูนย์กลางระบุคือ DN40 ถึง DN600 ซึ่งเหมาะกับท่อกระบวนการขนาดปานกลาง
ขีดจำกัดความดันและอุณหภูมิคือเท่าใด
เครื่องทำงานได้ถึง 16 MPa และ 500 องศาเซลเซียส จึงเหมาะกับงานความดันและอุณหภูมิปานกลาง
SD43 ialah meter aliran wedge yang mencekik aliran dengan sekatan berbentuk V, geometri yang dibangunkan untuk tugasan nombor Reynolds rendah dan kelikatan tinggi. Ia mengendalikan gas, wap dan cecair dari DN40 hingga DN600 pada tekanan sehingga 16 MPa dan suhu 500 darjah C, dengan ketepatan gas ±1.0% dan ketepatan cecair ±0.5%.
Sekatan berbentuk V memastikan kawasan aliran kekal terbuka, jadi buburan dan cecair likat lalu tanpa mendap di sekatan. Kebolehulangan ±0.5% untuk gas dan ±0.2% untuk cecair, nisbah julat 3:1 hingga 10:1, paip lurus 6 hingga 16 D di hulu dan 3 hingga 6 D di hilir, dan meter ini dibina di bawah ISO 9001 dengan pematuhan CE, RoHS dan FDA mengikut model.
Bilakah saya patut memilih SD43 berbanding reka bentuk pembeza lain?
Pilih untuk cecair likat, berpepejal atau bernombor Reynolds rendah, di mana sekatan berbentuk V kekal terbuka dan tidak mudah mendap.
Sejauh manakah ketepatannya?
Ketepatan gas ±1.0% dengan kebolehulangan ±0.5%, manakala ketepatan cecair ±0.5% dengan kebolehulangan ±0.2%.
Saiz paip manakah yang diliputinya?
Julat diameter nominal ialah DN40 hingga DN600, sesuai untuk talian proses sederhana.
Apakah had tekanan dan suhunya?
Meter beroperasi sehingga 16 MPa dan 500 darjah C, jadi ia ditujukan untuk tugasan tekanan dan suhu sederhana.
Ang SD43 ay isang wedge flowmeter na nagthi-throttle ng daloy gamit ang V-shaped restriction, isang geometry na ginawa para sa low Reynolds number at high-viscosity na mga aplikasyon. Kayang hawakan nito ang gas, steam at liquid mula DN40 hanggang DN600 sa presyur hanggang 16 MPa at temperatura na 500 degrees C, na may gas accuracy na ±1.0% at liquid accuracy na ±0.5%.
Pinapanatiling bukas ng V-shaped throttle ang flow area, kaya dumadaloy ang slurry at malapot na liquid nang hindi namumuo sa restriction. Ang repeatability ay ±0.5% para sa gas at ±0.2% para sa liquid, turndown na 3:1 hanggang 10:1, tuwid na tubo na 6 hanggang 16 D upstream at 3 hanggang 6 D downstream, at ang meter ay ginawa sa ilalim ng ISO 9001 na may CE, RoHS at FDA compliance ayon sa modelo.
Kailan dapat piliin ang SD43 kaysa sa ibang differential design?
Piliin ito para sa malapot, may solids o low Reynolds number na liquid, kung saan nananatiling bukas ang V-shaped throttle at hindi madaling mamuo.
Gaano ito katumpak?
Ang gas accuracy ay ±1.0% na may repeatability na ±0.5%, at ang liquid accuracy ay ±0.5% na may repeatability na ±0.2%.
Anong mga sukat ng tubo ang sakop nito?
Ang nominal diameter range ay DN40 hanggang DN600, akma sa katamtamang laki ng process line.
Ano ang limitasyon sa presyur at temperatura?
Ang meter ay gumagana hanggang 16 MPa at 500 degrees C, kaya ito ay para sa katamtamang presyur at temperatura ng aplikasyon.
