| Measuring Medium | Gas, steam / Liquid |
|---|---|
| Accuracy | ±1.5% |
| Repeatability | 0.3% |
| Accuracy (Liquid) | ±1.0% |
| Repeatability (Liquid) | 0.2% |
| Nominal Diameter Range | DN80~DN2000 |
| Turndown Ratio | N10:l |
| Working Pressure | W42MPa |
| Medium Temperature | W800°C |
| Straight Pipe Run Requirement | 7-24D upstream, 3-4D downstream |
| Applications | Process industries, chemical, power generation, water/wastewater, oil & gas |
| Certifications | Manufactured under ISO 9001 QMS · CE/RoHS/FDA compliance varies by model (certificates available upon request) |

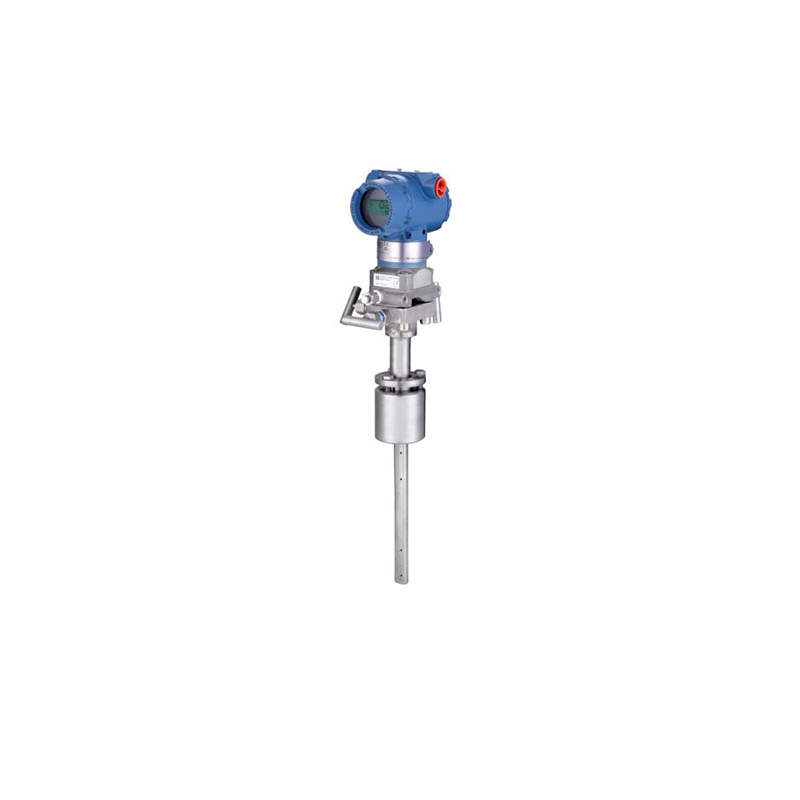

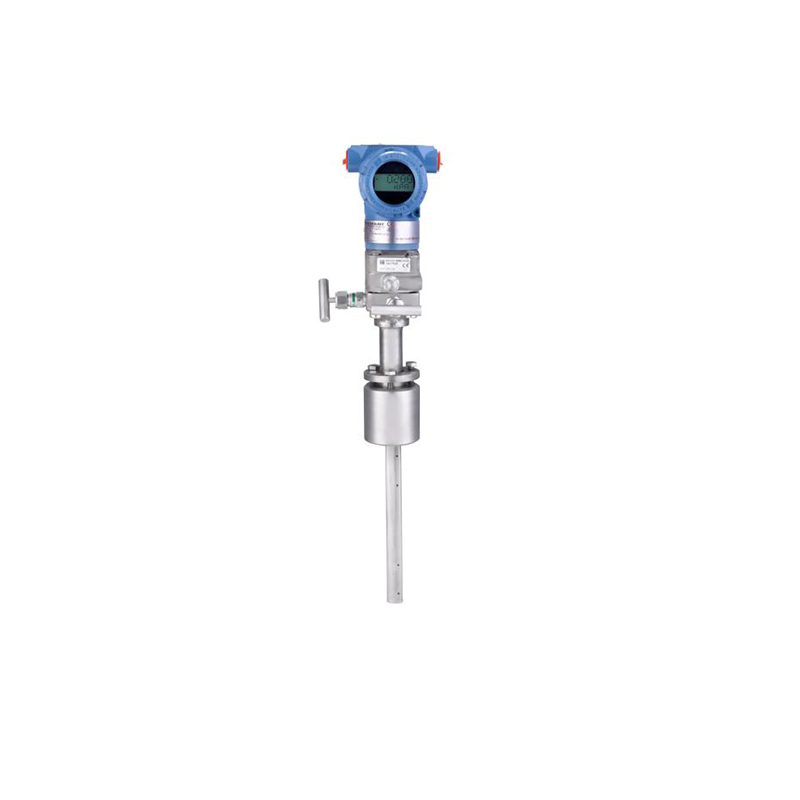

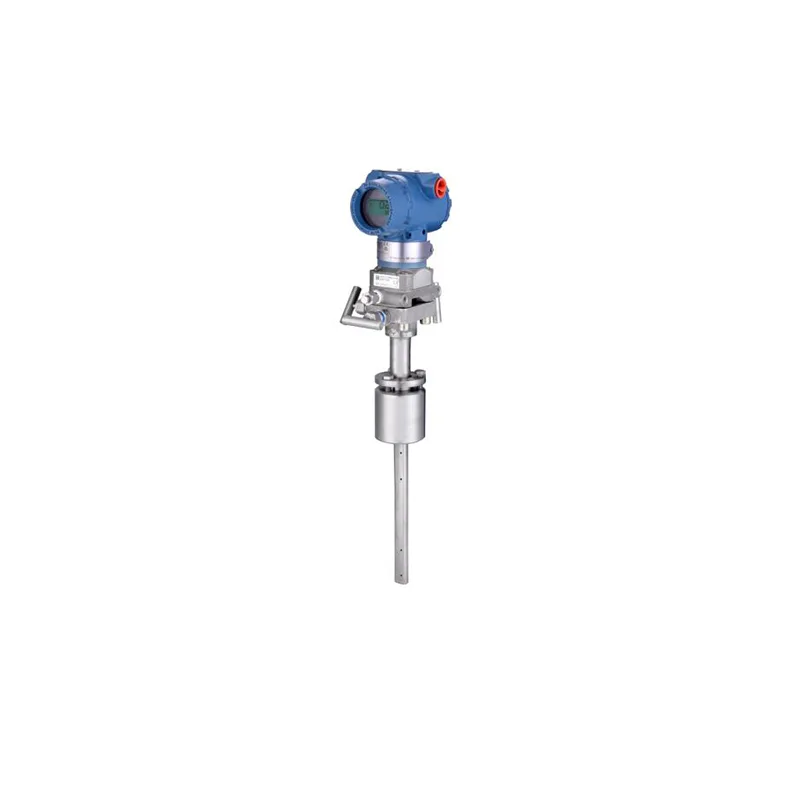

The SD45 is an Annubar flowmeter that averages the total pressure across the pipe with a slender inserted probe, which keeps the meter light on large lines. It handles gas, steam and liquid from DN80 to DN2000 at up to 42 MPa and 800 degrees C, with gas accuracy of ±1.5% and liquid accuracy of ±1.0%.
Because it samples the profile instead of throttling the whole line, the SD45 suits big pipes where a full-bore restriction is heavy and costly. Repeatability is 0.3% for gas and 0.2% for liquid, turndown is at least 10:1, straight runs are 7 to 24 D upstream and 3 to 4 D downstream, and the meter is built under ISO 9001 with model-dependent CE, RoHS and FDA compliance.
What makes the SD45 different from the other differential designs?
A slender probe samples the averaged total pressure across the pipe instead of a full-bore restriction, so the meter stays light and practical on large lines.
How accurate is it?
Gas accuracy is ±1.5% with 0.3% repeatability, and liquid accuracy is ±1.0% with 0.2% repeatability, which suits monitoring rather than billing.
Which pipe sizes does it cover?
The nominal diameter range is DN80 to DN2000, so it covers the largest lines in the family.
What are the pressure and temperature limits?
The meter works up to 42 MPa and 800 degrees C, so it covers high-pressure steam and hot process duties.
SD45 是阿牛巴流量计，通过插入管道的细长探头平均测量管道总压，使仪表在大口径管线上依然轻便。可测量气体、蒸汽与液体，公称通径 DN80 至 DN2000，压力最高 42 MPa、介质温度最高 800 摄氏度；气体精度为 ±1.5%，液体精度为 ±1.0%。
由于它是对流速分布取样而非全管径节流，SD45 适用于满管节流件过重、成本过高的大管道场合。气体重复性 0.3%、液体重复性 0.2%，量程比不低于 10:1，直管段要求上游 7 至 24 D、下游 3 至 4 D。产品按 ISO 9001 质量管理体系制造，CE、RoHS 与 FDA 合规性依型号而异。
SD45 与家族其它差压方案有何不同？
细长探头对管道内的平均总压取样，而非全管径节流，因此在超大管线上仪表依然轻便、易于实施。
精度如何？
气体精度为 ±1.5%，重复性 0.3%；液体精度为 ±1.0%，重复性 0.2%，适用于监控而非计费。
适用哪些管径？
公称通径范围为 DN80 至 DN2000，覆盖家族中口径最大的管线。
压力与温度上限是多少？
最高工作压力 42 MPa、介质温度最高 800 摄氏度，可覆盖高压蒸汽与高温工艺工况。
SD45 adalah flowmeter Annubar yang meratakan tekanan total di sepanjang pipa dengan probe ramping yang disisipkan, sehingga alat tetap ringan pada jalur besar. Alat ini menangani gas, uap dan cairan dari DN80 hingga DN2000 pada tekanan hingga 42 MPa dan suhu 800 derajat C, dengan akurasi gas ±1,5% dan akurasi cairan ±1,0%.
Karena ia mengambil sampel profil alih-alih mencekik seluruh penampang, SD45 cocok untuk pipa besar yang penyempitan penuhnya akan berat dan mahal. Kemampuan ulang 0,3% untuk gas dan 0,2% untuk cairan, rasio jangkauan minimal 10:1, bagian lurus 7 hingga 24 D di hulu dan 3 hingga 4 D di hilir, dan alat dibuat di bawah ISO 9001 dengan kepatuhan CE, RoHS dan FDA menurut model.
Apa yang membedakan SD45 dari desain diferensial lainnya?
Probe ramping mengambil sampel tekanan total rata-rata di sepanjang pipa, bukan penyempitan penuh, sehingga alat tetap ringan dan praktis pada jalur yang sangat besar.
Seberapa akurat alat ini?
Akurasi gas ±1,5% dengan kemampuan ulang 0,3%, dan akurasi cairan ±1,0% dengan kemampuan ulang 0,2%, cocok untuk pemantauan ketimbang penagihan.
Ukuran pipa apa yang dicakupnya?
Rentang diameter nominal adalah DN80 hingga DN2000, jadi mencakup jalur terbesar dalam keluarga ini.
Berapa batas tekanan dan suhunya?
Alat bekerja hingga 42 MPa dan 800 derajat C, sehingga mencakup kerja uap bertekanan tinggi dan proses panas.
SD45 là lưu lượng kế Annubar, lấy trung bình áp suất tổng trên mặt cắt ống bằng một đầu dò mảnh đưa vào trong, nhờ đó thiết bị nhẹ trên các tuyến ống lớn. Thiết bị đo được khí, hơi và chất lỏng từ DN80 đến DN2000, áp suất đến 42 MPa và nhiệt độ 800 độ C; độ chính xác khí là ±1,5%, chất lỏng là ±1,0%.
Vì thiết bị lấy mẫu phân bố dòng thay vì tiết lưu toàn bộ tiết diện, SD45 phù hợp với các ống lớn mà tiết lưu toàn phần sẽ nặng và tốn kém. Độ lặp lại 0,3% với khí và 0,2% với chất lỏng, tỷ lệ dải đo ít nhất 10:1, đoạn ống thẳng 7 đến 24 D thượng lưu và 3 đến 4 D hạ lưu; sản phẩm được sản xuất theo ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model.
SD45 khác gì so với các thiết kế chênh áp khác?
Đầu dò mảnh lấy mẫu áp suất tổng trung bình trên mặt cắt ống thay vì tiết lưu toàn phần, nên thiết bị nhẹ và dễ triển khai trên tuyến rất lớn.
Độ chính xác là bao nhiêu?
Khí có độ chính xác ±1,5% với độ lặp lại 0,3%; chất lỏng là ±1,0% với độ lặp lại 0,2%, phù hợp giám sát hơn là tính tiền.
Thiết bị phủ những cỡ ống nào?
Dải đường kính danh nghĩa là DN80 đến DN2000, bao phủ các tuyến ống lớn nhất trong họ.
Giới hạn áp suất và nhiệt độ là bao nhiêu?
Thiết bị làm việc đến 42 MPa và 800 độ C, đáp ứng các ứng dụng hơi áp cao và công nghệ nhiệt độ cao.
SD45 เป็นเครื่องวัดอัตราการไหลแบบแอนนูบาร์ที่เฉลี่ยความดันรวมข้ามท่อด้วยโพรบเพรียวที่สอดเข้าไป ทำให้เครื่องเบาบนท่อขนาดใหญ่ เครื่องวัดแก๊ส ไอน้ำ และของเหลวได้ตั้งแต่ DN80 ถึง DN2000 ที่ความดันสูงสุด 42 MPa และอุณหภูมิ 800 องศาเซลเซียส ความแม่นยำของแก๊สอยู่ที่ ±1.5% และของเหลวที่ ±1.0%
เนื่องจากเครื่องสุ่มตัวอย่างโปรไฟล์แทนที่จะอัดทั้งท่อ SD45 จึงเหมาะกับท่อใหญ่ที่การอัดทั้งเส้นผ่านศูนย์กลางจะหนักและแพง ความสามารถในการทำซ้ำ 0.3% สำหรับแก๊สและ 0.2% สำหรับของเหลว อัตราส่วนช่วงการวัดอย่างน้อย 10:1 ท่อตรง 7 ถึง 24 D ต้นน้ำและ 3 ถึง 4 D ปลายน้ำ และเครื่องผลิตภายใต้ ISO 9001 โดยมีการรับรอง CE, RoHS และ FDA ตามรุ่น
อะไรทำให้ SD45 แตกต่างจากการออกแบบแบบความดันแตกต่างอื่น
โพรบเพรียวสุ่มตัวอย่างความดันรวมเฉลี่ยข้ามท่อแทนการอัดทั้งเส้นผ่านศูนย์กลาง ทำให้เครื่องเบาและใช้งานได้จริงบนท่อขนาดใหญ่
มีความแม่นยำเท่าใด
ความแม่นยำของแก๊สอยู่ที่ ±1.5% โดยมีความสามารถทำซ้ำ 0.3% และของเหลวอยู่ที่ ±1.0% โดยมีความสามารถทำซ้ำ 0.2% ซึ่งเหมาะกับการเฝ้าระวังมากกว่าการคิดเงิน
ครอบคลุมขนาดท่อใดบ้าง
ช่วงเส้นผ่านศูนย์กลางระบุคือ DN80 ถึง DN2000 จึงครอบคลุมท่อที่ใหญ่ที่สุดในกลุ่ม
ขีดจำกัดความดันและอุณหภูมิคือเท่าใด
เครื่องทำงานได้ถึง 42 MPa และ 800 องศาเซลเซียส จึงครอบคลุมงานไอน้ำความดันสูงและกระบวนการร้อน
SD45 ialah meter aliran Annubar yang mempuratakan jumlah tekanan merentasi paip dengan prob langsing yang disisipkan, menjadikan meter ringan pada talian besar. Ia mengendalikan gas, wap dan cecair dari DN80 hingga DN2000 pada tekanan sehingga 42 MPa dan suhu 800 darjah C, dengan ketepatan gas ±1.5% dan ketepatan cecair ±1.0%.
Oleh kerana ia mengambil sampel profil dan bukannya mencekik keseluruhan garis, SD45 sesuai untuk paip besar yang sekatan penuhnya akan berat dan mahal. Kebolehulangan 0.3% untuk gas dan 0.2% untuk cecair, nisbah julat sekurang-kurangnya 10:1, paip lurus 7 hingga 24 D di hulu dan 3 hingga 4 D di hilir, dan meter ini dibina di bawah ISO 9001 dengan pematuhan CE, RoHS dan FDA mengikut model.
Apakah yang membezakan SD45 daripada reka bentuk pembeza yang lain?
Prob langsing mengambil sampel jumlah tekanan purata merentasi paip dan bukannya sekatan penuh, jadi meter kekal ringan dan praktikal pada talian yang sangat besar.
Sejauh manakah ketepatannya?
Ketepatan gas ±1.5% dengan kebolehulangan 0.3%, dan ketepatan cecair ±1.0% dengan kebolehulangan 0.2%, sesuai untuk pemantauan dan bukannya pengebilan.
Saiz paip manakah yang diliputinya?
Julat diameter nominal ialah DN80 hingga DN2000, jadi ia meliputi talian terbesar dalam keluarga ini.
Apakah had tekanan dan suhunya?
Meter beroperasi sehingga 42 MPa dan 800 darjah C, jadi ia meliputi kerja wap tekanan tinggi dan proses panas.
Ang SD45 ay isang Annubar flowmeter na nag-a-average ng total pressure sa ibayo ng tubo gamit ang manipis na nakapasok na probe, kaya nananatiling magaan ang meter sa malalaking linya. Kayang hawakan nito ang gas, steam at liquid mula DN80 hanggang DN2000 sa presyur hanggang 42 MPa at temperatura na 800 degrees C, na may gas accuracy na ±1.5% at liquid accuracy na ±1.0%.
Dahil nagsa-sample ito ng profile sa halip na i-throttle ang buong linya, akma ang SD45 sa malalaking tubo kung saan ang full-bore restriction ay mabigat at magastos. Ang repeatability ay 0.3% para sa gas at 0.2% para sa liquid, turndown na hindi bababa sa 10:1, tuwid na tubo na 7 hanggang 24 D upstream at 3 hanggang 4 D downstream, at ang meter ay ginawa sa ilalim ng ISO 9001 na may CE, RoHS at FDA compliance ayon sa modelo.
Ano ang nagpapakaiba sa SD45 mula sa ibang differential design?
Ang manipis na probe ay kumukuha ng sample ng averaged total pressure sa ibayo ng tubo sa halip na full-bore restriction, kaya nananatiling magaan at praktikal ang meter sa napakalalaking linya.
Gaano ito katumpak?
Ang gas accuracy ay ±1.5% na may repeatability na 0.3%, at ang liquid accuracy ay ±1.0% na may repeatability na 0.2%, akma sa monitoring kaysa sa billing.
Anong mga sukat ng tubo ang sakop nito?
Ang nominal diameter range ay DN80 hanggang DN2000, kaya nasasakop nito ang pinakamalalaking linya sa pamilya.
Ano ang limitasyon sa presyur at temperatura?
Ang meter ay gumagana hanggang 42 MPa at 800 degrees C, kaya nasasakop nito ang high-pressure steam at maiinit na proseso.
