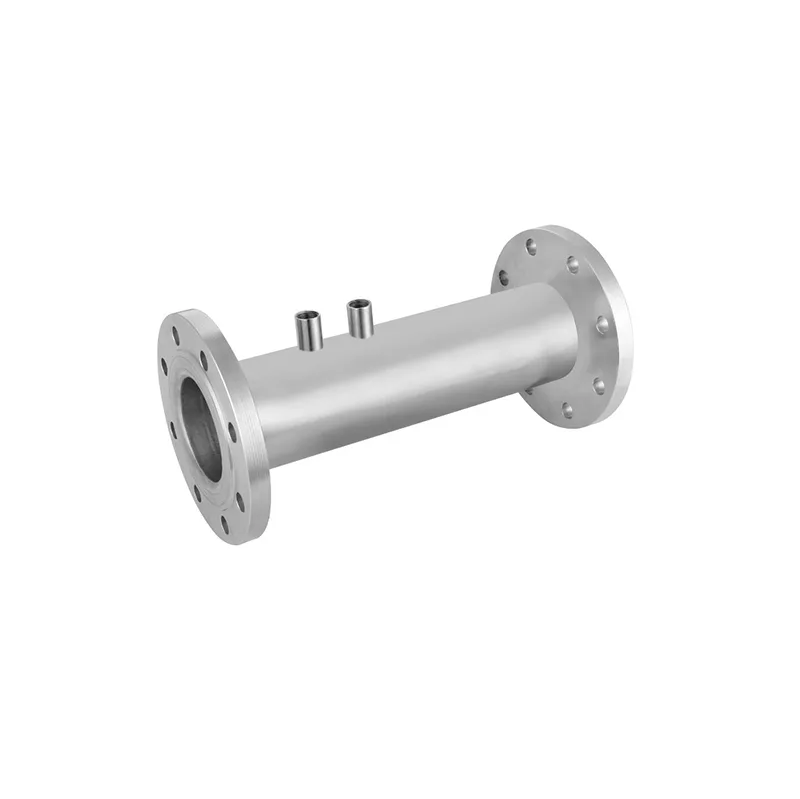

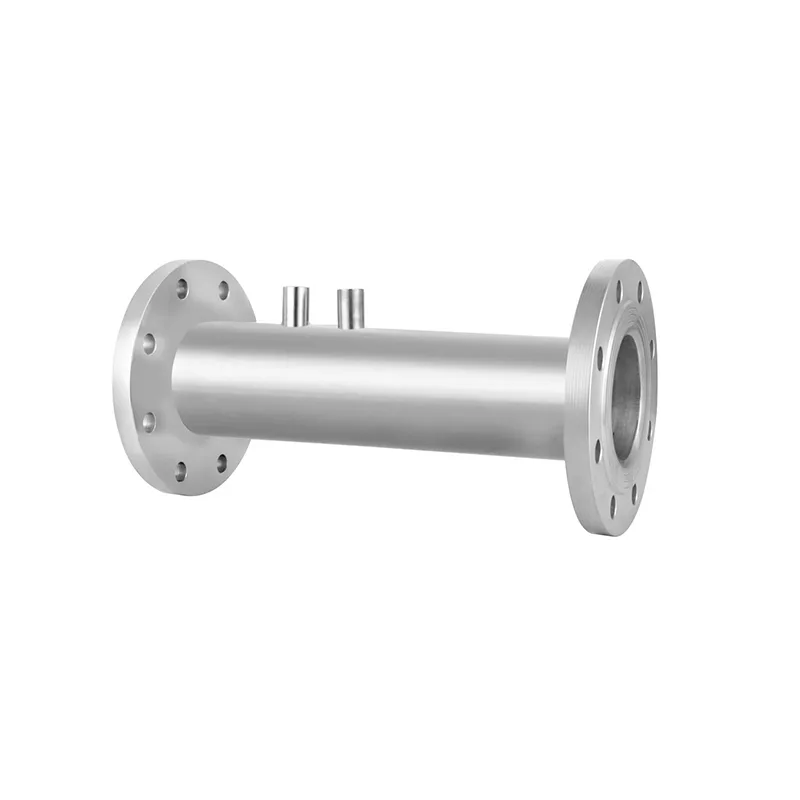

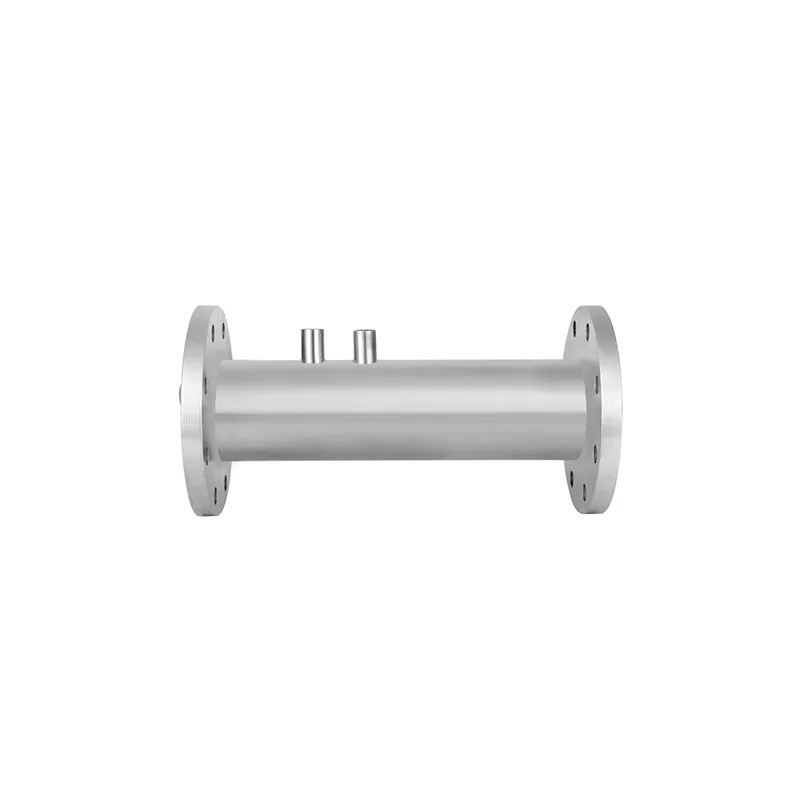

SD42 V-cone flowmeter with central cone rectification

Tổng quan

SD42 là lưu lượng kế V-cone, tạo hình dòng chảy bằng một côn đặt ở tâm ống, nhờ đó các đường dòng được chỉnh ngay tại điểm đo. Thiết bị đo được khí, hơi và chất lỏng từ DN15 đến DN600, áp suất đến 42 MPa và nhiệt độ 800 độ C; độ chính xác khí là ±1,0%, chất lỏng là ±0,5%.

Vì côn chỉnh phân bố dòng ngay tại chỗ, yêu cầu đoạn ống thẳng giảm còn 0 đến 3 D thượng lưu và 0 đến 3 D hạ lưu, phù hợp các vị trí lắp chật hẹp và dự án cải tạo. Độ lặp lại ±0,2% với khí và ±0,1% với chất lỏng, tỷ lệ dải đo ít nhất 10:1; sản phẩm được sản xuất theo hệ thống quản lý chất lượng ISO 9001 với chứng nhận CE, RoHS và FDA tùy theo model.

Ứng dụng

• Vị trí lắp hầu như không có đoạn ống thẳng thượng lưu hay hạ lưu
• Tuyến công nghệ từ DN15 đến DN600
• Đo hơi và khí nóng trong nhà máy điện và hóa chất
• Dự án cải tạo không thể thay đổi bố trí đường ống
• Tuyến nước, nước thải và dầu khí ở cỡ ống trung bình

Lưu ý chọn mua

1. Khi bố trí đường ống đã cố định, có thể tận dụng yêu cầu lỏng hơn 0 đến 3 D thượng lưu và 0 đến 3 D hạ lưu, nhưng vẫn hãy mô tả phụ kiện phía thượng lưu để chúng tôi kiểm tra cách lắp.
2. Chọn độ chính xác theo nhiệm vụ: ±1,0% với khí và ±0,5% với chất lỏng, độ lặp lại tương ứng ±0,2% và ±0,1%.
3. Xác nhận điều kiện nằm trong DN15 đến DN600, 42 MPa, 800 độ C và tỷ lệ dải đo ít nhất 10:1; ghi rõ môi chất khi đặt hàng.

Câu hỏi thường gặp

SD42 khác gì so với các thiết kế chênh áp khác?

Một côn đặt ở tâm ống và chỉnh phân bố dòng ngay tại điểm đo, nên thiết bị làm việc hầu như không cần đoạn ống thẳng, khác với tiết lưu thông thường.

Độ chính xác là bao nhiêu?

Khí có độ chính xác ±1,0% với độ lặp lại ±0,2%; chất lỏng là ±0,5% với độ lặp lại ±0,1%.

Thiết bị phủ những cỡ ống nào?

Dải đường kính danh nghĩa từ DN15 đến DN600, phù hợp hầu hết tuyến công nghệ và tiện ích cỡ trung bình.

Giới hạn áp suất và nhiệt độ là bao nhiêu?

Thiết bị làm việc đến 42 MPa và 800 độ C, đáp ứng các ứng dụng hơi áp cao và công nghệ nhiệt độ cao.
